Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
FO108
Contactez-nous

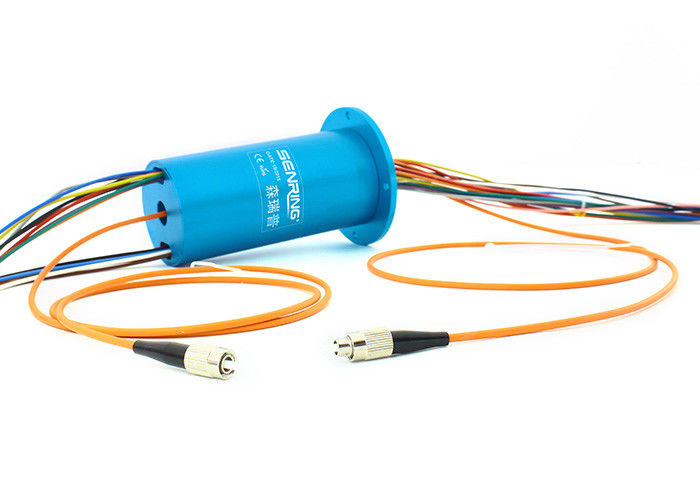

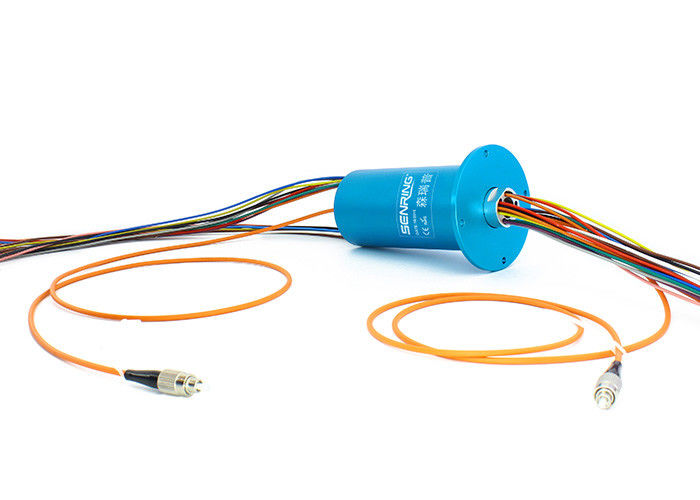

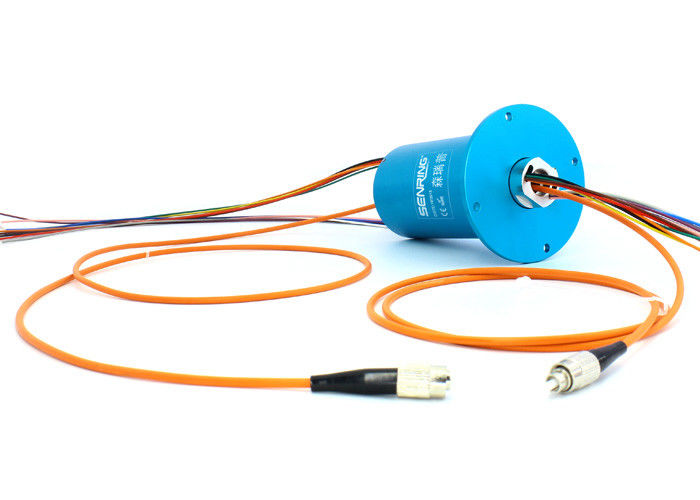

Le canal de SENRING 1 le joint tournant optique que Fibre-électrique de fibre de bague collectrice a également appelé 1 bague collectrice optique de fibre de canal, 1 fibre de canal (mode de soutien/à plusieurs modes de fonctionnement unitaires) peut transmettre la date sans perte quand roating 360° sans restriction.
Caractéristiques
4. Aucun contact, aucun frottement, longue durée, > 100 millions de révolutions (le modèle de canal de signal est 20-30 millions de révolutions) ;
Circuit maximum de fibre de canal de soutien 1 (mode/à plusieurs modes de fonctionnement unitaires) @ : 72
;Basses perte par insertion et grande vitesse ;
Catégorie de scellage de petite taille, légère, élevée
;Signal de fibre optique de transmission, aucune fuite, pas transmission de fond de perturbation électromagnétique
.

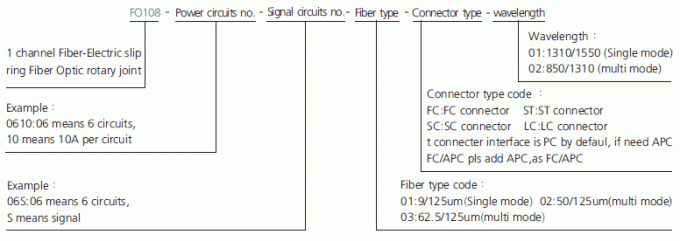

| Série FO108 1 table Fibre-électrique de sélection modèle de bague collectrice de canal ; | ||||

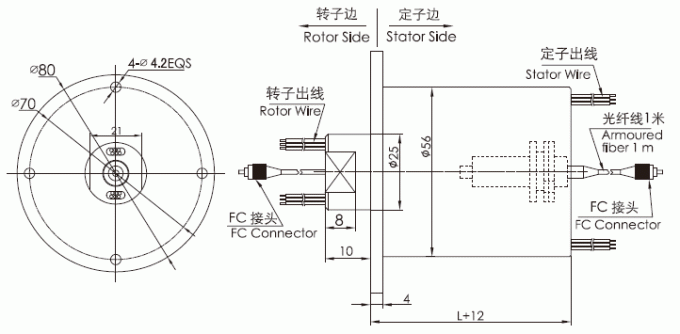

| Numéro de la pièce. | La Manche de fibre non. | Circuits de puissance no (10A) | Circuits de signal no (2A/5A) | Longueur L (millimètres) |
| FO108-06S | 1 canal | 0 | 6 | 38 |
| FO108-0610 | 1 canal | 6 | 0 | 38 |
| FO108-12S | 1 canal | 0 | 12 | 55 |
| FO108-1210 | 1 canal | 12 | 0 | 55 |
| FO108-0610-06S | 1 canal | 6 | 6 | 55 |
| FO108-18S | 1 canal | 0 | 18 | 71,5 |
| FO108-1810 | 1 canal | 18 | 0 | 71,5 |
| FO108-24S | 1 canal | 0 | 24 | 88,5 |
| FO108-1210-12S | 1 canal | 12 | 12 | 88,5 |
| FO108-0610-18S | 1 canal | 6 | 18 | 88,5 |
| FO108-30S | 1 canal | 0 | 30 | 104 |
| FO108-36S | 1 canal | 0 | 36 | 122 |
| FO108-42S | 1 canal | 0 | 42 | 140 |
| FO108-48S | 1 canal | 0 | 48 | 156 |
| Type d'article | Mode unitaire (SM) | mode multi (millimètres) |
| Largeur de bande (nanomètre) | ±50 | |
| Perte par insertion maximum, 23℃ (DB) | 1,2 | 0,7 |
| Fluctuation de perte par insertion (DB) | ≤0.6 | ≤0.4 |
| Perte de retour (DB) | ≥55 (sans connecteur) | ≥40 (sans connecteur) |
| puissance maximum (W) | 0,5 | |
| Vitesse maximum (T/MN) | 2000 | |
| Vie active | >200 millions | |
| La température de travail (℃) | -20~60 | |
| Température de stockage (℃) | -50~85 | |
| Spécifications | données | |
| puissance | signal | |
| gamme de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| résistance d'isolation | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | <0> | |
| Données mécaniques | |
| Spécifications | données |
| vie active | 8000 millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| La température de travail | -20℃~60℃ |
| humidité de travail | Rhésus de 0~85% |
| matériel de contact | métal précieux |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Catégorie d'IP | IP51 |
