Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
Y1056-06S-200
Contactez-nous
Glissement rotatoire à hautes températures Ring Customized Signal Slip Ring

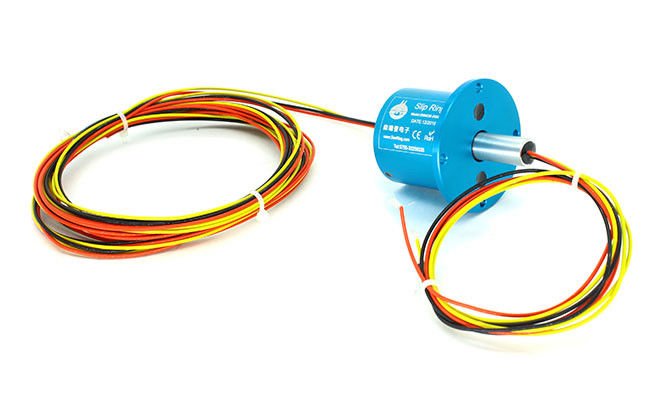

Description de la bague Y1056-06S-200 collectrice à hautes températures
Des bagues coulissantes à hautes températures de thermocouple de série de SENRING Y, les matériels de base sont importées d'Allemagne et le Japon, appliqué pour transmettre la puissance et le signal de thermocouple quand 360° tournant, peut fonctionner stablement en conditions de travail de la haute température 100~250℃ telles que le rouleau chaud, les équipements de chauffage… , Applications de pratique en matière de long temps convaincre sa représentation trasmitting execellent et qualité fiable
Y1056-06S-200 : Y1056 signifie la bague collectrice de thermocouple à hautes températures taille 10mm, OD 56MM), 06S (de trou signifie le signal de 6 circuits (signal de thermocouple facultatif), 200 moyens fonctionnant la température 200℃ ;
Y3099-0210-02S-250 : Y3099 signifie la bague collectrice de thermocouple à hautes températures (taille 30mm de trou. OD 99mm), signal de 0210 circuits des moyens 2 (signal de thermocouple facultatif), 250 moyens fonctionnant la température 250℃.
Caractéristiques de la bague Y1056-06S-200 collectrice à hautes températures
1. peut travailler stablement en conditions de travail de la haute température 100~250℃
2. Peut transmettre de divers signaux de thermometry de PT100 et le type thermocouple de K, l'exactitude du thermometry est moins que 0.1℃ ;
3. le traitement dur superbe militaire de placage à l'or pour des points de contact s'assurent le bas bruit électrique et la longue vie active ;
4. Avantages : bas couple, basse perte, bas bruit électrique, aucun entretien, etc.
| Données mécaniques | Données électriques | |||
| Spéc. | données | Spéc. | données | |
| vie active | 80 millions pour la référence (dépend des conditions de travail) | puissance | signal | |
| Vitesse tournante | 250RPM | gamme de tension | 0∼690VAC/VDC | 0∼440VAC/VDC |
| temp travaillant. | -30℃∼80℃ | résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| humidité de travail | 0~85%RH | fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| matériel de contact | métal précieux : or-or | longueur de fil de connexion | norme 150mm (peut être adapté aux besoins du client) | |
| couple | 0.1N.m ; 路 +0.03N.m/6 | Bruit électrique | < 0=""> | |
| Certificat de la CE | Oui | |||
| anneau non. | couleur | anneau non. | couleur |
| 1 | noir | 13 | WHT/BLK |
| 2 | brun | 14 | WHT/BRN |
| 3 | rouge | 15 | WHT/RED |
| 4 | orange | 16 | WHT/ORG |
| 5 | jaune | 17 | WHT/YEL |
| 6 | vert | 18 | WHT/GRN |
| 7 | bleu | 19 | WHT/BLU |
| 8 | pourpre | 20 | WHT/PUR |
| 9 | gris | 21 | WHT/GRY |
| 10 | blanc | 22 | BLK/RED |
| 11 | rose | 23 | BLK/BRN |
| 12 | bleu-clair | 24 | transparent |
FAQ :
1. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
2. Que faisons-nous ?
Nous nous concentrons des bagues coulissantes de haute qualité sur se développer, concevoir, fabriquer, et offrons de diverses solutions pour les systèmes tournants.
3. Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Un bon endroit pour commencer votre recherche est avec nos bagues coulissantes standard. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
4. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
