Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
EH2586-02
Contactez-nous
Le gigabit Ethernet+1~48 de 2 canaux de joint tournant d'Ethernet fait le tour de la puissance/du signal

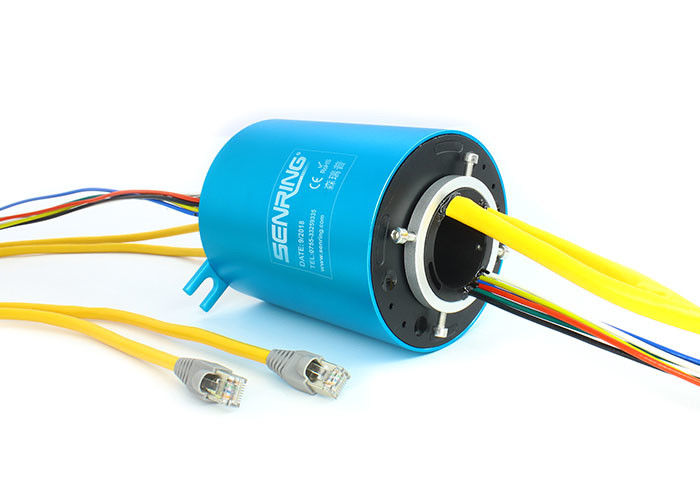

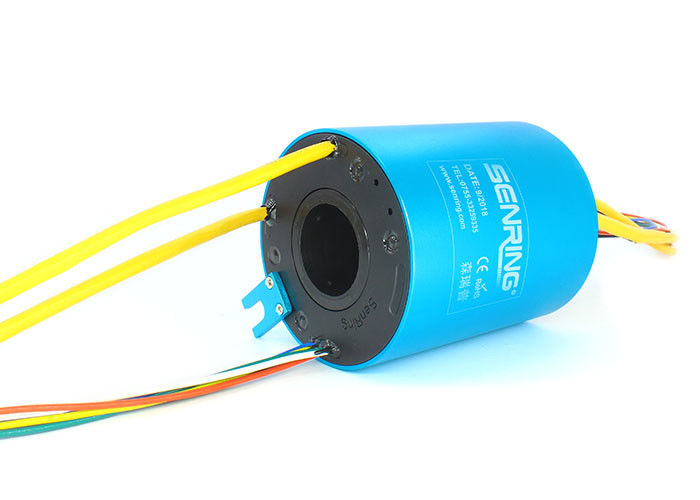

Description de la bague collectrice de l'Ethernet EH2586-02
Le joint tournant d'Ethernet de gigabit de série de Senring EH2586-02 est une bague collectrice conductrice de précision intégrale qui peut tourner 360 degrés pour transmettre deux canaux des signaux d'Ethernet de gigabit. La bague collectrice a un diamètre de trou de 25.4mm et un diamètre extérieur de 86mm. Elle peut se mélanger transmettent 1-26 canaux de courant 2-20A et de mélange avec d'autres signaux tels qu'USB et HDMI. Comparé aux produits semblables sur le marché, elle a les avantages de la transmission stable, d'aucune perte de paquet, d'aucune erreur de code, de la basse perte de retour, et de la basse perte par insertion.

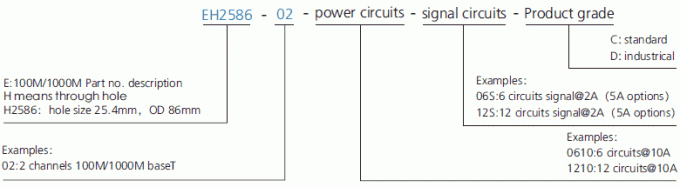

Description de numéro de la pièce

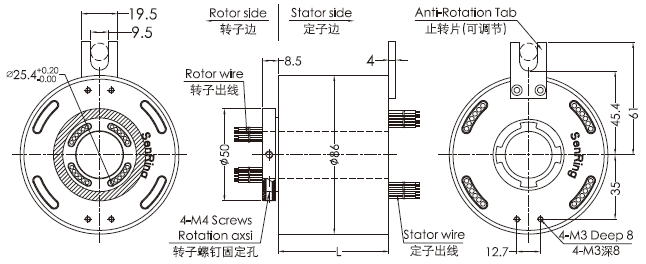

Dessin de la bague collectrice de l'Ethernet EH2586-02
Caractéristiques de la bague collectrice de l'Ethernet EH2586-02
1. RJ45 connecteur masculin standard, facultatif RJ45 femelle ;
2. Peut transmettre le signal de Gigabit Ethernet de 2 canaux solidement, maximum transmettent des canaux : 8 canaux.
3. Peut être combiné pour transmettre la puissance/signal de 1~26 circuits ;
4. Peut travailler avec le canal de puissance ou le joint tournant gazeux liquide ;
5. Taille 25.4mm, OD86mm de trou ;
6. Principalement utilisé pour transmettre l'Ethernet des 10m, 100M, 1000M BaseT ;
7. Avec des avantages de la transmission fiable, d'aucune perte de paquet, d'aucun code de ficelle, de la basse perte de retour, de la basse perte par insertion, etc.
Spécification technique de la bague collectrice de l'Ethernet EH2586-02
| Ethernet | 2 baseT des canaux 100M/1000M |
| Données mécaniques | |
| Spéc. | données |
| vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| connecteurs | RJ45 | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spéc. de fil de connexion | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Bruit électrique | <10> | |
| Certificat de la CE | oui | |
| Vibration mécanique | MIL-STD-810E | |
| Matériel | RoHS conforme | |
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'Ethernet non. | longueur L (millimètres) | ||
| signal (0∼2A) | puissance (10A) | puissance (20A) | |||
| EH2586-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH2586-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH2586-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH2586-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH2586-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH2586-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH2586-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH2586-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH2586-02-26S | 26 | 0 | 0 | 2 | 192 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez le no. de canal de l'Ethernet, de la puissance et du signal, ou mélangez aux besoins du client d'autres signaux, contact de pls le vendeur de SenRing.
Tableau de catégorie de bague collectrice de l'Ethernet EH2586-02
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | or-or |
