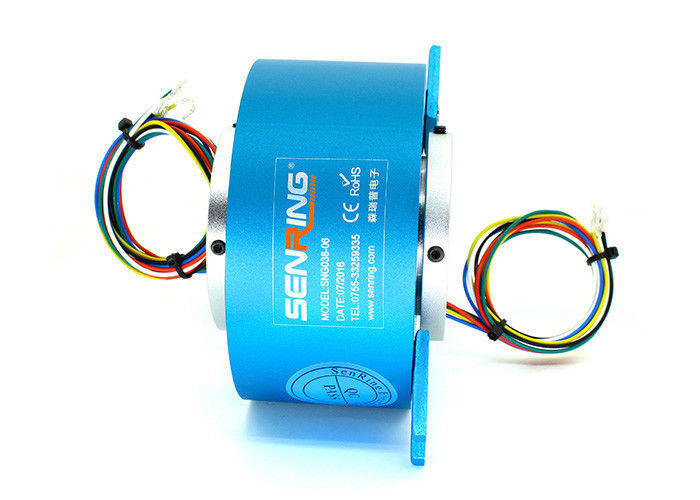

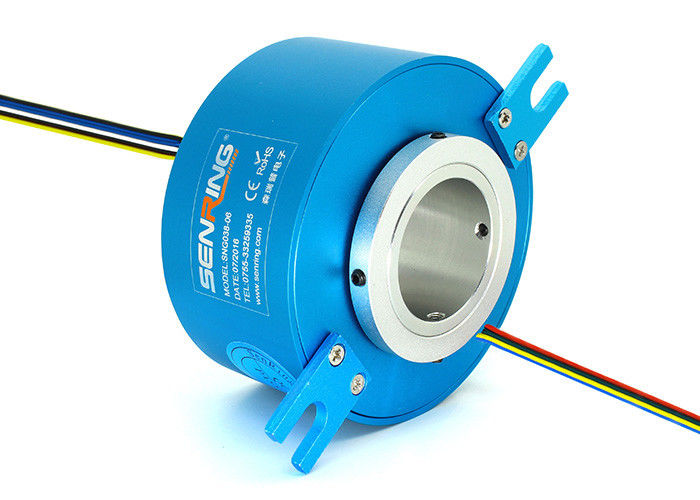

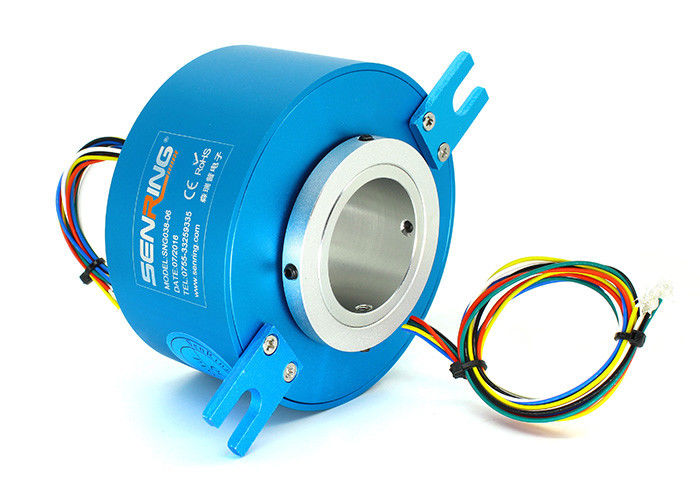

5000RPM glissement à grande vitesse maximum Ring With Bore Size 38.1mm 12 circuits 5A
Description de la bague G038 collectrice à grande vitesse
La bague collectrice ultra-rapide de série de SenRing G038-12 a une vitesse maximale de 5000 t/mn et appartient à la bague collectrice ultra-rapide d'axe de cavité. L'anneau de collecteur ultra-rapide de la série G038-12 a un diamètre d'à travers-trou de 38.1mm et un diamètre extérieur de 99mm. Il a une structure compacte, niveau léger et élevé de protection, et utilise les alliages et les matériaux composites à hautes températures spéciaux pour s'assurer que la bague collectrice peut tourner aux grandes vitesses pendant longtemps sans besoin de refroidissement. Il est principalement employé dans des dispositifs tels que les laboratoires et le divers équipement d'essai qui exigent la transmission ultra-rapide de signal par la transmission conductrice et de données/signal de commande.
Caractéristiques de la bague G038 collectrice à grande vitesse
1. Vitesse maximum 5000RPM ;
2. Stablely transmettent 12 le signal ou la puissance du circuit 5A ;
3. Taille 38.1mm, OD 99mm de trou ;
4. Adoptez les alliages à hautes températures et les matières composites, aucun refroidissement du besoin ;
5. Structure intégrée, installation facile, concentricité élevée ;
Application
le laboratoire et tous les équipements d'essai doivent transmettre le signal dans la rotation à grande vitesse
| Données mécaniques | |
| Spéc. | données |
| Vitesse tournante | 5000RPM |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | 0~85%RH |
| matériel de contact | Les bagues coulissantes de SENRING évaluent le Tableau |
| logement du matériel | alliage d'aluminium |
| couple | 0.05N.m ; circuits +0.02N.m/6 |
| Données électriques | |
| Spéc. | données |
| gamme de tension | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
| Résistance diélectrique | 800VAC@50Hz, 60s |
| Bruit électrique | < 0=""> |
| certificat | RoHS, CE |
| Catégorie d'IP | IP51 |

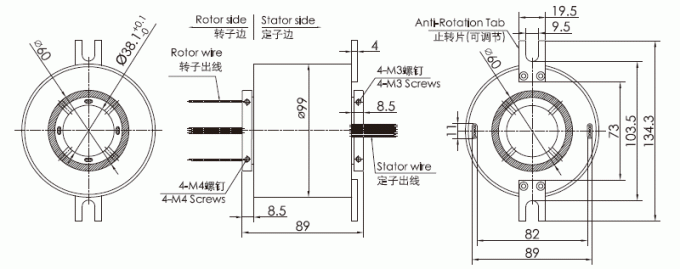

Dessin de la bague G038 collectrice à grande vitesse
Facultatif
