Glissement électrique Ring Assembly For Robotic System des syndicats IP51 rotatoires électriques

Appui rotatoire électrique des syndicats de deux passages transmettre la puissance et les signaux mélangés

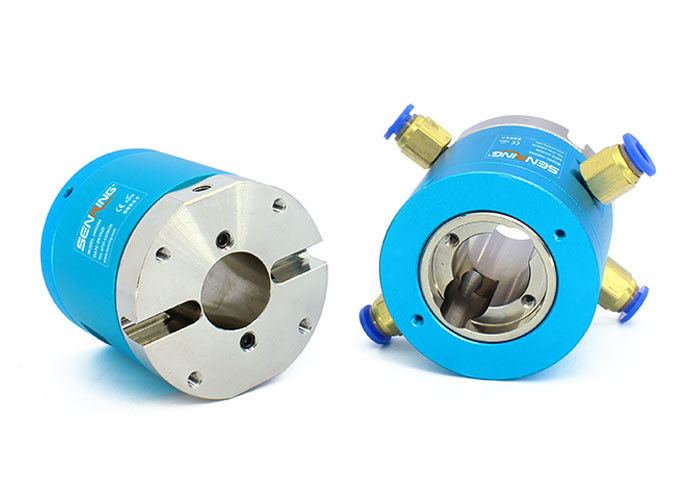

Description de la bague collectrice de l'axe 3402004 creux

Le SenRing joint tournant pneumatique de 3402004 séries est un joint tournant à canal double qui peut tourner 360 degrés pour transmettre deux canaux d'air comprimé, de vapeur, de vide, et d'autres médias de gaz. Il convient aux tuyaux d'air de 4mm et de 6mm. En outre, ce joint pneumatique rotatoire de 3402 séries peut non seulement transmettre le gaz mais également mélange et transmet de divers courants électriques s'étendant de 2A à 800A. Ce joint tournant est caractérisé par son couple de petite taille, léger, bas, et passages multiples de gaz qui ne s'y mêlent pas les uns avec les autres.

un exemple d'une application industrielle où le bas couple est important est en robotique. Dans les systèmes robotiques, les joints tournants de bas couple sont employés souvent pour transmettre l'air comprimé, le vide, et d'autres gaz au bras robotique, aux pinces, et à d'autres terminaux. Le bas couple réduit l'énergie exigée pour tourner le bras robotique et pour effectuer les tâches, qui des résultats dans la consommation de puissance faible et moins d'usure sur les composants de système.

En plus, les joints tournants de bas couple peuvent améliorer la précision et l'exactitude du système robotique, qui est essentiel pour l'accomplissement des tâches qui exigent le mouvement et le contrôle précis. Par exemple, dans la chaîne de montage applications, les bras robotiques doivent pouvoir prendre et placer de petits composants avec la précision et l'exactitude. N'importe quel couple excédentaire dans le joint tournant peut faire dépasser le bras la cible, menant aux erreurs dans l'assemblage.

Par conséquent, à l'aide des joints tournants de bas couple dans des applications robotiques, l'efficacité de système global peut être améliorée, ayant pour résultat une meilleure représentation, des coûts énergetiques inférieurs, et des dépenses réduites d'entretien.

Spécification technique de la bague collectrice de l'axe 3402004 creux

Caractéristiques de la bague collectrice de l'axe 3402004 creux

1. Peut tourner avec un bras mécanique.

2. Les appuis ont mélangé la transmission de puissance et de signal (par exemple USB, HDMI, Ethernet, VGA, etc.).

3. transmission 360° d'air comprimé, de vapeur, de vide, et de diverses pressions.

4. Pression maximum de 1Mpa (à haute pression peut être adapté aux besoins du client).

5. Soutient 2 ports M5 pour des tuyaux de 4~6mm.

6. Taille creuse standard d'axe de 20mm.

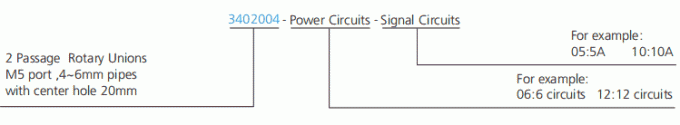

Description de numéro de la pièce

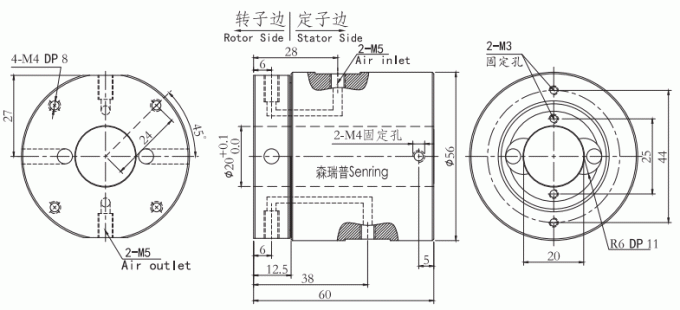

Dessin

Liste modèle standard
