Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3404004
Contactez-nous
Taille creuse standard 20mm d'axe de 4 de passage de cavité d'axe des syndicats M5 tuyaux rotatoires de soutien 4~6mm

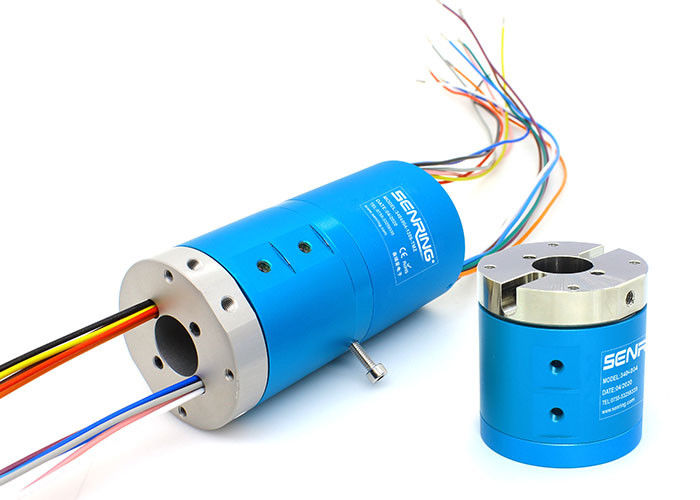

Description de la bague collectrice de l'axe 3404004 creux
Des syndicats rotatoires d'axe de cavité de passage de SENRING 4 que 3404004 séries sont 4 dans 4 l'union rotatoire ennuyée creuse, la taille creuse standard 20mm, d'autres tailles creuses d'axe d'axe peuvent être adaptés aux besoins du client.
Quelle est une bague collectrice sur un axe ?
La bague collectrice monte le long d'un axe central et se repose sur une embase. L'embase ou le bâti est jugée stationnaire et l'axe tourne au centre. Ceci permet à la bague collectrice de transférer la puissance à partir d'un système stationnaire à une unité de rotation de 360 degrés, accomplissant le circuit.
Spécification technique de la bague collectrice de l'axe 3404004 creux
| Passages (gaz) | 4 passages |
| Taille de tuyau | tuyau de 4~6mm, M5quot ; Port |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
Caractéristiques de la bague collectrice de l'axe 3404004 creux
1. Peut être installé avec le bras mécanique pour tourner ensemble ;
2. Puissance et signaux mélangés de transmission de soutien, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;
3. 360° transmet l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;
4. Max. Pressure : 1Mpa (vide : -100kPa, à haute pression peut être adapté aux besoins du client) ;
5. Port M5 de soutien 4 pour des tuyaux de 4~6mm ;
6. Taille creuse standard 20mm d'axe.
Description de numéro de la pièce
Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3404004 | 4 passages | M5 | 4∼6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Puissance/signal (5A/10A) | Longueur L (millimètres) |
| 3404004-0605 | 4 passages | M5 | 4∼6mm | 6 | 34,5 |
| 3404004-1205 | 4 passages | M5 | 4∼6mm | 12 | 57,5 |
FAQ :
1. Est-vous une usine ou une société commerciale ?
: Nous sommes une usine professionnelle avec l'équipe de haut niveau de R&D.
2. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
3. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
