Deux syndicats rotatoires d'axe de cavité de passage peuvent combiner le transfert électrique

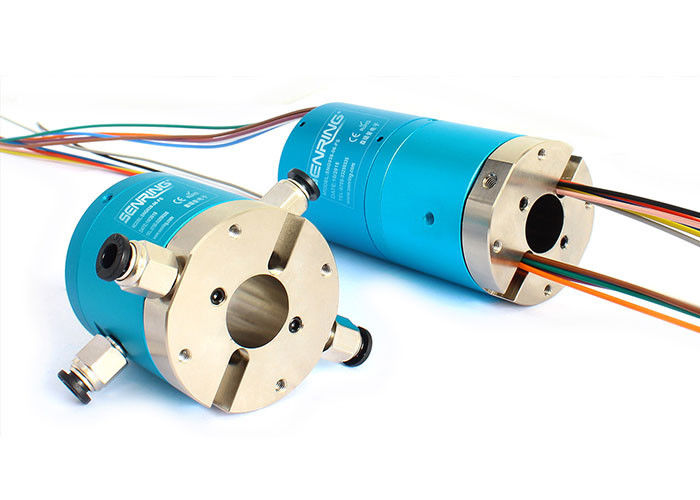

Description de la bague collectrice de l'axe 3402004 creux
Des syndicats rotatoires d'axe de cavité de passage de SENRING deux que 3402004 séries sont 2 dans 2 l'union rotatoire ennuyée creuse, la taille creuse standard 20mm, l'autre taille creuse d'axe d'axe peuvent être adaptés aux besoins du client.
Option :
1. Circuits, actuel, et tension.
2. vitesse de travail.
3. longueur de fil de connexion.
4. méthode d'installation et direction de sortie de fil de connexion.
5. logement des matériaux et des matériaux de contact.
6. OD, identification, et longueur.
7. le connecteur est facultatif.
Spécification technique de la bague collectrice de l'axe 3402004 creux
| Passages (gaz) | 2 passages |
| Taille de tuyau | tuyau de 4~6mm, M5quot ; Port |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
Caractéristiques de la bague collectrice de l'axe 3402004 creux
1. Peut être installé avec le bras mécanique pour tourner ensemble ;
2. Puissance et signaux mélangés de transmission de soutien, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;
3. 360° transmet l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;
4. Max. Pressure : 1Mpa (vide : -100kPa, à haute pression peut être adapté aux besoins du client) ;
5. Port M5 de soutien 2 pour des tuyaux de 4~6mm ;
6. Taille creuse standard 20mm d'axe.
Description de numéro de la pièce
Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3402004 | 2 passages | M5 | 4∼6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Puissance/signal (5A/10A) | Longueur L (millimètres) |
| 3402004-0605 | 2 passages | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 passages | M5 | 4∼6mm | 12 | 52,5 |
