Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3304006
Contactez-nous

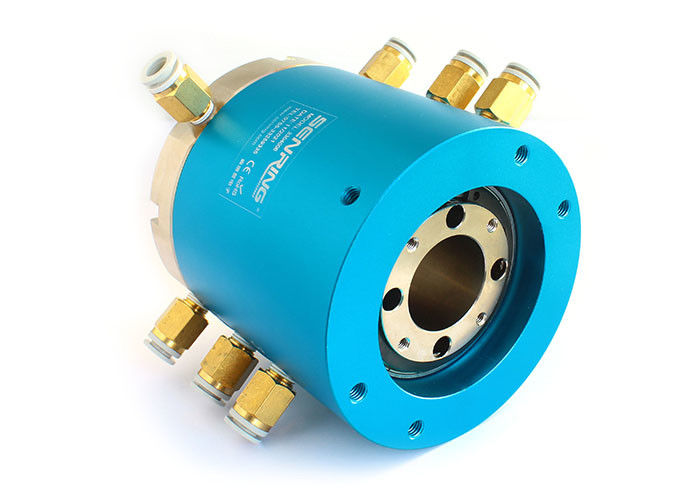

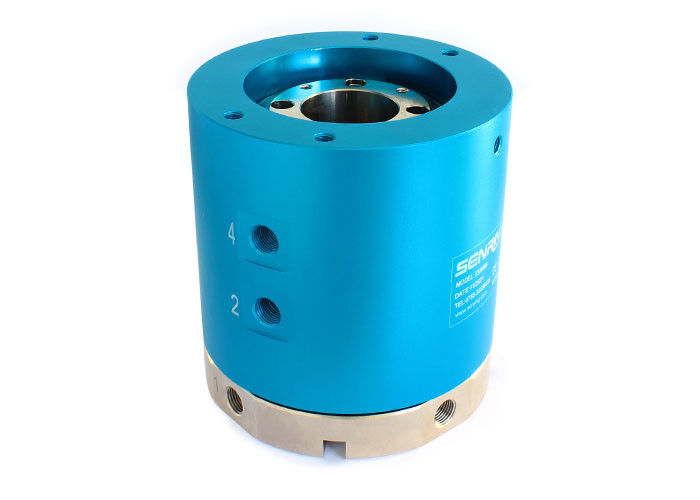

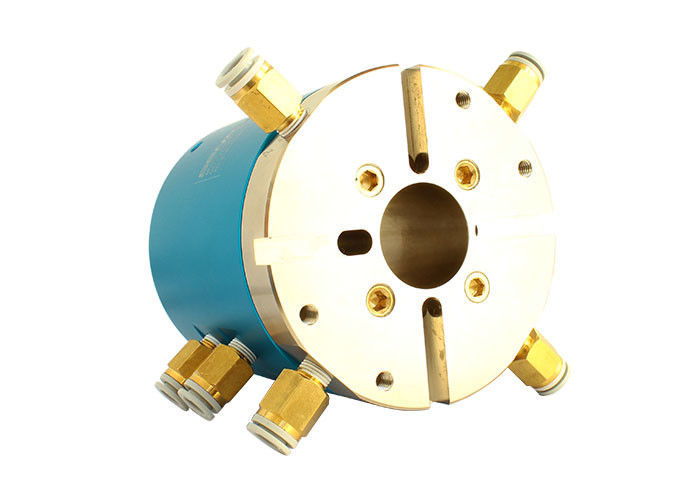

glissement pneumatique de 30mm et électrique creux Ring Rotating Connector
Description de la bague collectrice de l'axe 3304006 creux
Le Senring joint tournant pneumatique de 3304006 séries est une bague collectrice pneumatique et électrique de double-passage d'à travers-trou de 30mm qui peut tourner 360 degrés pour transmettre l'air comprimé quatre indépendant, le vide, et d'autres médias de gaz. Il soutient de diverses tailles des tuyaux d'air tels que 4mm, 6mm, et 8mm. Bagues collectrices pneumatiques les de 3304006 série et électriques rotatoires peuvent non seulement transmettre le gaz mais mélangent également la transmission du courant électrique.
Caractéristiques de la bague collectrice de l'axe 3304006 creux
Bagues coulissantes pures facultatives de gaz ou bagues coulissantes hybrides se composant des lignes électriques, des lignes, de l'Ethernet, des lignes de contrôle, des solénoïdes, des lignes de détection, et d'autres composants pour l'intégration pneumatique et électrique. Le centre de la bague collectrice pneumatique et électrique a 30 à travers-trous qui peuvent passer par l'axe de rotation. Les médias par lesquels peut passer incluent l'air comprimé, l'azote, le gaz mélangé chimique, l'eau de refroidissement, etc.
Spécification technique de la bague collectrice de l'axe 3304006 creux
| Passages (gaz) | 4 passages |
| Taille de tuyau | tuyau de 6~8mm, " port G1/8 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |

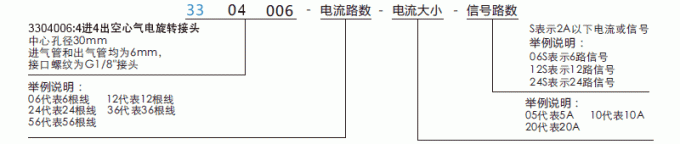

Description de numéro de la pièce

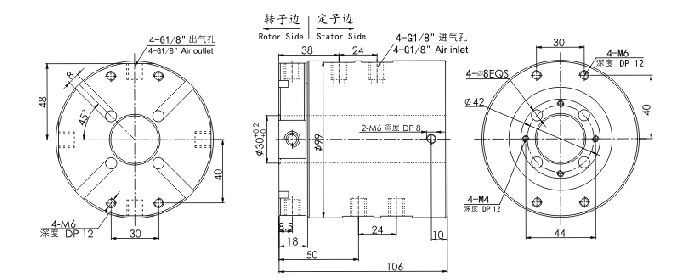

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3304006 | 4 passages | G1/8 » | 6~8mm |
FAQ :
1. Est-vous une usine ou une société commerciale ?
: Nous sommes une usine professionnelle avec l'équipe de haut niveau de R&D.
2. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
3. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
