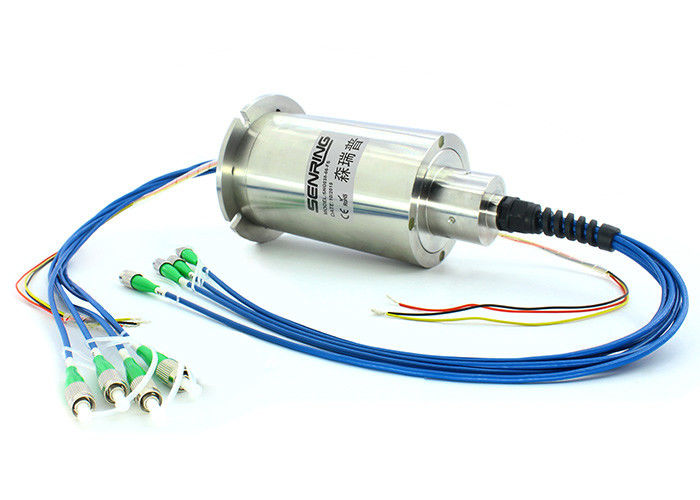

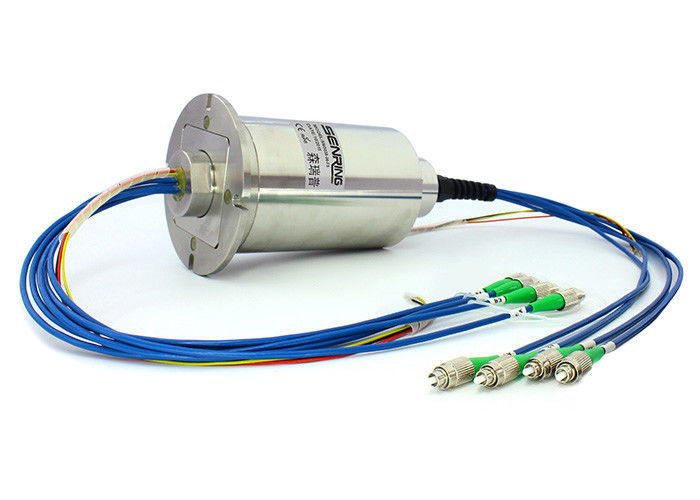

Joint tournant optique de fibre de 4 canaux 1310nm/1550nm sûr et fiable
Description de joint tournant optique de la fibre FO408
Le joint tournant optique de fibre de Senring FO408 avec 4 canaux (soutien unimodal/à plusieurs modes de fonctionnement) peut transmettre des données sans perte pendant la rotation sans restriction de 360 degrés. Il est particulièrement approprié aux endroits qui exigent la rotation continue ou intermittente illimitée tout en également devant transmettre des données ou des signaux de grande capacité d'un à position fixe à une position tournante. Il peut améliorer la représentation mécanique, simplifier l'exploitation du système, et évite d'endommager des fibres optiques provoquées par la rotation des joints mobiles.
Caractéristiques de joint tournant optique de la fibre FO408
Il peut transmettre les signaux optiques simples ou multiples de fibre avec la rotation multicanale. Des connecteurs optiques de fibre peuvent être choisis parmi FC, Sc, St, SMA, ou LC (PC et RPA), etc. Elle peut mélanger la transmission de l'alimentation d'énergie, des signaux de commande, de l'instrument, et des signaux de la micro-électricité exigés pour le contrôle automatique d'ordinateur. Elle peut être employée en même temps que les bagues coulissantes électriques traditionnelles pour créer les bagues coulissantes hybrides électro-optiques pour la puissance de transmission et les données ultra-rapides. Elle est de non contact, non-de friction, avec une longue durée de vie de jusqu'à 100 millions de tours (à un noyau au-dessus de 200-300 millions de tours). Elle est sûre, fiable, étanche, et sans perturbation électromagnétique, permettant la transmission de fond.
Paramètres personnalisables
1. Nombre de circuits je me classe 1 tension actuelle que j'expédie/niveau de protection/matériel et couleur de logement je direction de débouché de fil je taille d'installation
2. Peuvent mélanger et transmettre des signaux jusqu'à 30 sortes, telles que l'Ethernet, l'USB, l'IDS, le HDMI, le RS, le LVDS, le Canbus, le câble d'incendie, etc.
3. optique de fibre intégré, rf, joints gazeux liquides
Spécification technique de joint tournant optique de la fibre FO408
| article/type | Mode unitaire (SM) | mode multi (millimètres) |
| Largeur de bande (nanomètre) | ±50 | |
| Perte par insertion maximum, 23℃ (DB) | 4 | 3,5 |
| Fluctuation de perte par insertion (DB) | ≤2 | ≤1 |
| Perte de retour (DB) | ≥50 (RPA) | ≥40 (PC) |
| puissance maximum (W) | 0,5 | |
| Vitesse maximum (T/MN) | 400 | |
| Vie active | >200 millions | |
| La température de travail (℃) | -20~60 | |
| Température de stockage (℃) | -50~85 | |
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| résistance d'isolation | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | <0> | |
| Données mécaniques | |
| Spéc. | données |
| vie active | 8000 millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| La température de travail | -20℃~60℃ |
| humidité de travail | Rhésus de 0~85% |
| matériel de contact | métal précieux |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m+ (circuits 0.03N.m/6) |
| Catégorie d'IP | IP51 |

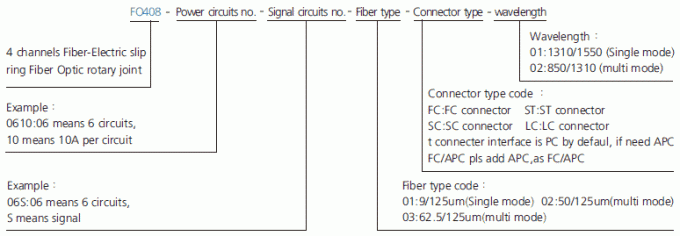

Description de numéro de la pièce

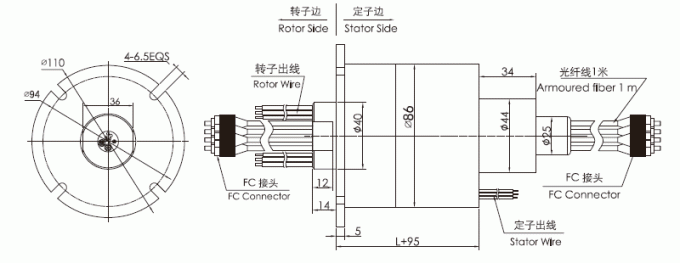

Dessin
| FO408 table Fibre-électrique de sélection modèle de bague collectrice de canaux de la série 4 ; | ||||
| Modèle | La Manche de fibre non. | Circuits de puissance no (10A) | Circuits de signal no (2A/5A) | Longueur L (millimètres) |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| FO408-0410-20S | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| FO408-30S | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| FO408-0610-30S | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| FO408-1210-30S | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| FO408-1810-30S | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| FO408-60S | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
