Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
FO400
Contactez-nous

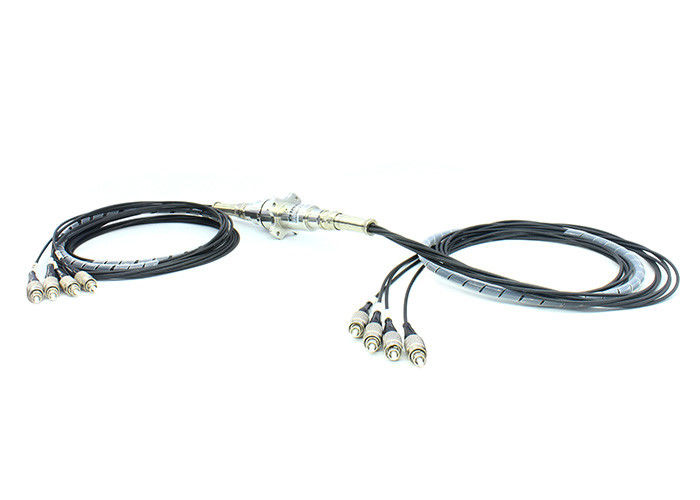

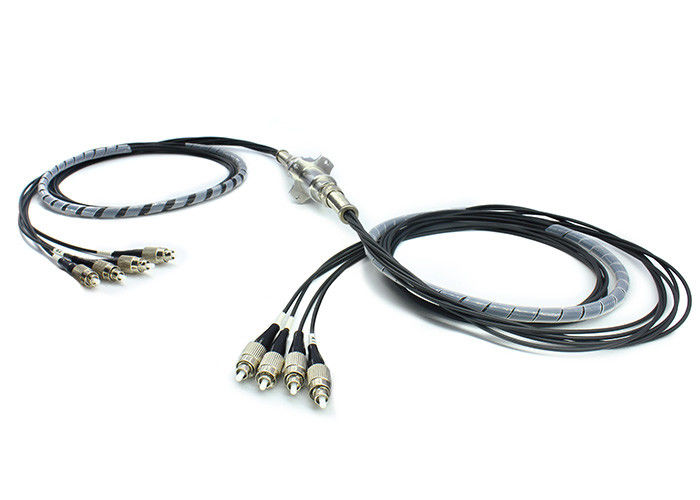

Glissement Fibre-électrique Ring Fiber Optic Rotary Joint 1310nm/1550nm de 4 canaux
Description de joint tournant optique de la fibre FO400
fibre de 4 canaux (mode de soutien/à plusieurs modes de fonctionnement unitaires). Approprié à quelques applications qui exigent pour maintenir 360° les données de masse sans restriction, continues ou intermittentes/signal tournants et de transmissions du côté statique au côté de rotation, qui peut améliorer la perforation mécanique
Caractéristiques de joint tournant optique de la fibre FO400
1. Peut transmettre la fibre multimode de 4 canaux @ le signal/puissance de 2~96 circuits ;
2. longueur : 850nm/1310nm facultatif ;
3. Basse perte par insertion, grande vitesse ;
4. Non contact, aucun frottement, vie longtemps active, million révolutions >100 (révolutions de 20-30 millions pour le modèle de canal de signal) ;
5. Catégorie de petite taille, légère, élevée de joint ;
6. Signal de fibre optique de transmission, aucune fuite, pas transmission de fond de perturbation électromagnétique.
Spécification technique de joint tournant optique de la fibre FO400
| article/type | Mode unitaire (SM) | mode multi (millimètres) |
| Largeur de bande (nanomètre) | ±50 | |
| Perte par insertion maximum, 23℃ (DB) | 4 | 3,5 |
| Fluctuation de perte par insertion (DB) | ≤2 | ≤1 |
| Perte de retour (DB) | ≥50 (RPA) | ≥40 (PC) |
| puissance maximum (W) | 0,5 | |
| Vitesse maximum (T/MN) | 400 | |
| Vie active | >200 millions | |
| La température de travail (℃) | -20~60 | |
| Température de stockage (℃) | -50~85 | |

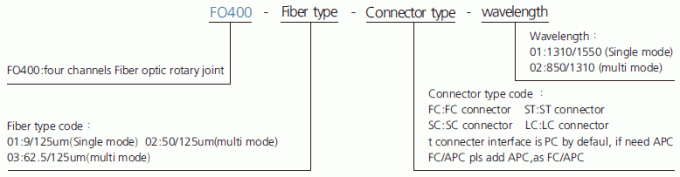

Description de numéro de la pièce

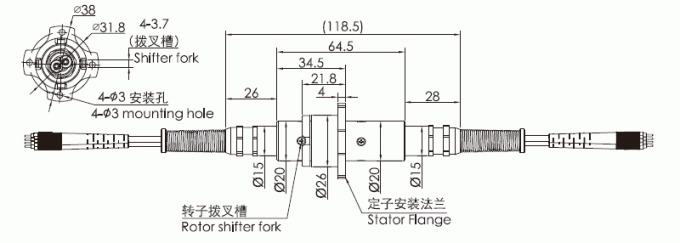

Dessin
Les joints tournants optiques de fibre (FORJs) sont les équivalents optique aux bagues coulissantes électriques. Ils tiennent compte de la transmission ininterrompue des signaux optiques tout en tournant autour de leur axe.
