Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
FO208
Contactez-nous

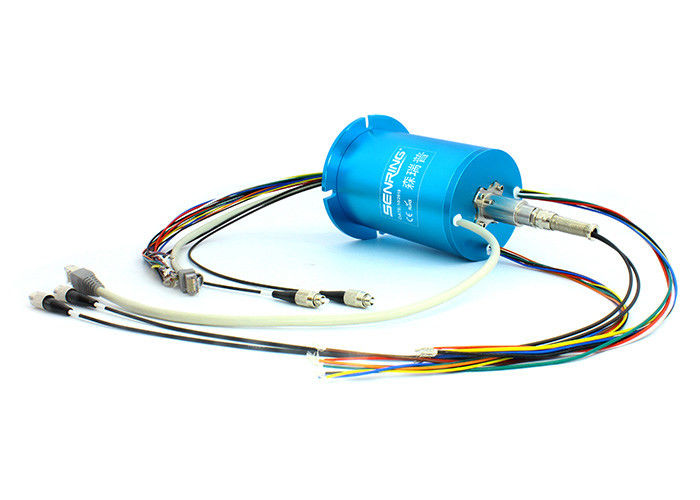

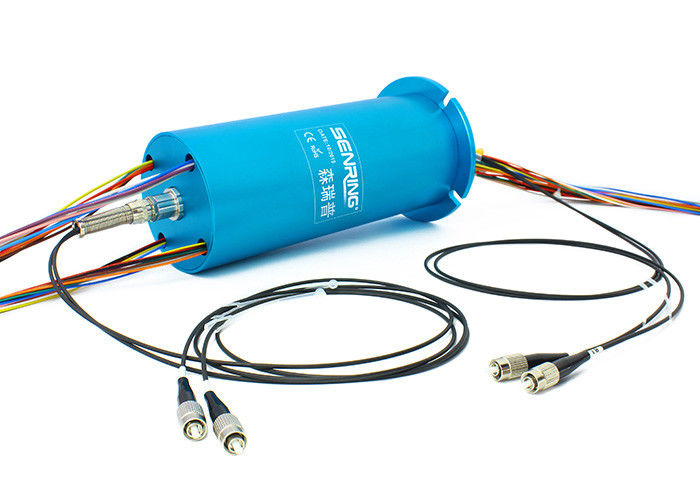

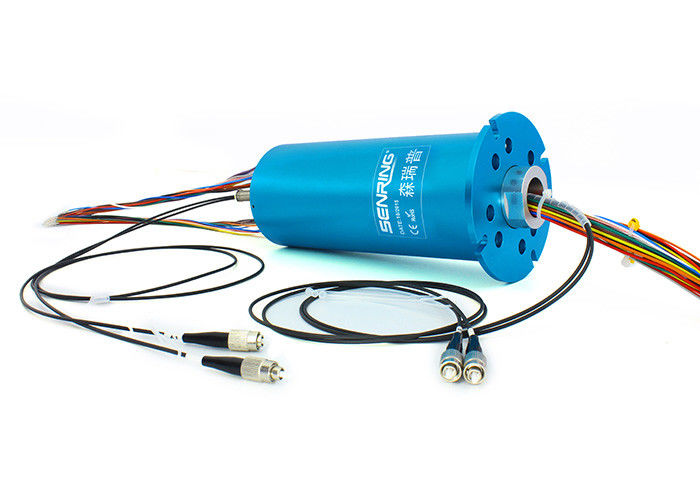

Glissement Fibre-électrique Ring Fiber Optic Rotary Joint 1310nm/1550nm de 2 canaux
Description de joint tournant optique de la fibre FO208
Le joint tournant optique de fibre de 2 canaux (soutien unimodal/à plusieurs modes de fonctionnement) peut transmettre 2 canaux des signaux optiques de fibre et 1-72 canaux des circuits électriques simultanément pendant la rotation continue de 360 degrés ou intermittente sans restriction. Il convient aux endroits qui exigent la rotation illimitée tout en également devant transmettre des données ou des signaux de grande capacité d'un à position fixe à une position tournante. Il peut améliorer la représentation mécanique, simplifier l'exploitation du système, et évite d'endommager des fibres optiques provoquées par la rotation des joints mobiles.
Caractéristiques de joint tournant optique de la fibre FO208
1. connecteur de fibre : FC, Sc, St, SMA ou LC (PC /APC), etc. facultatif ;
2. Peut être combiné pour transmettre la puissance, signal de commande, signal de micropuissance de contrôle antomative d'ordinateur ;
3. Peut être combiné avec la bague collectrice électrique traditionnelle pour transmettre la puissance et les données ultra-rapides ;
4. Non contact, aucun frottement, vie longtemps active, million révolutions >100 (révolutions de 20-30 millions pour le modèle de canal de signal) ;
5. Sûr et fiable, pas transmission de fond de perturbation électromagnétique.
Spécification technique de joint tournant optique de la fibre FO208
| article/type | Mode unitaire (SM) | mode multi (millimètres) |
| Largeur de bande (nanomètre) | ±50 | |
| Perte par insertion maximum, 23℃ (DB) | 4 | 3,5 |
| Fluctuation de perte par insertion (DB) | ≤2 | ≤1 |
| Perte de retour (DB) | ≥50 (RPA) | ≥40 (PC) |
| puissance maximum (W) | 0,5 | |
| Vitesse maximum (T/MN) | 400 | |
| Vie active | >200 millions | |
| La température de travail (℃) | -20~60 | |
| Température de stockage (℃) | -50~85 | |
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| résistance d'isolation | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | <0> | |
| Données mécaniques | |
| Spéc. | données |
| vie active | 8000 millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| La température de travail | -20℃~60℃ |
| humidité de travail | Rhésus de 0~85% |
| matériel de contact | métal précieux |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Catégorie d'IP | IP51 |

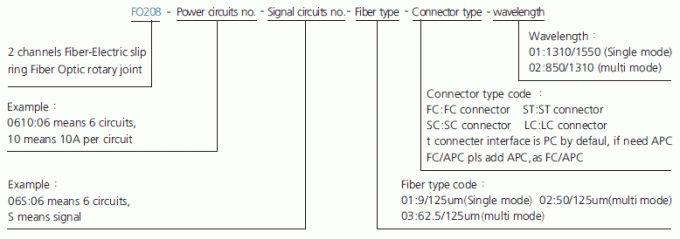

Description de numéro de la pièce

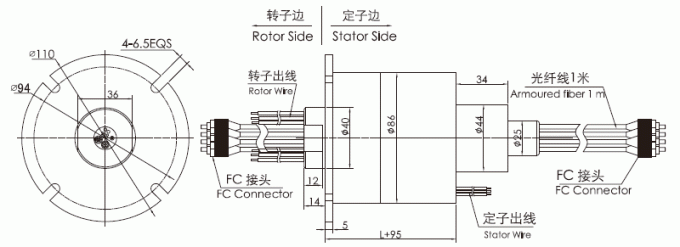

Dessin
Liste modèle standard
| FO208 table Fibre-électrique optique de sélection modèle de bague collectrice de fibre de canaux de la série 2 @ ; | ||||
| Modèle | La Manche de fibre non. | Circuits de puissance no (10A) | Circuits de signal no (2A/5A) | Longueur L (millimètres) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
