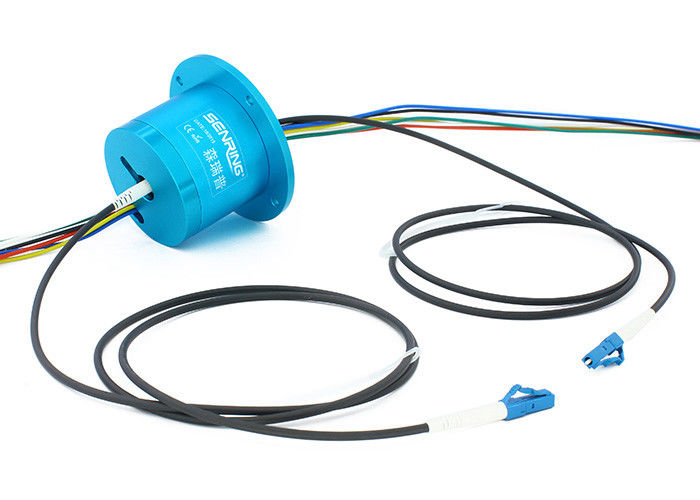

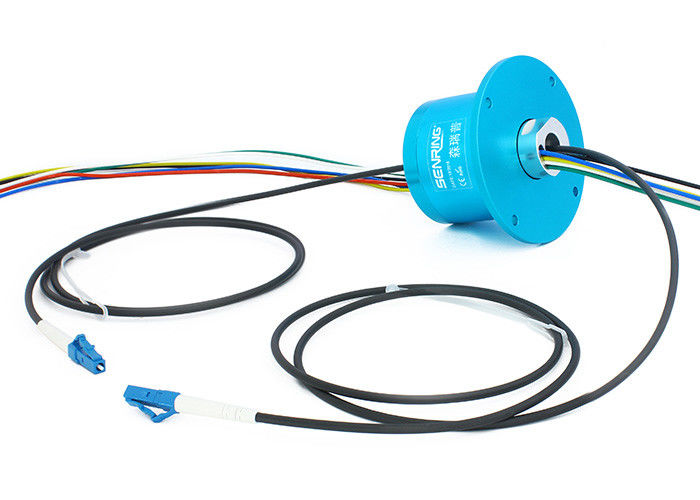

1 bague collectrice Fibre-électrique de la Manche 1310nm/1550nm FORJ des bagues coulissantes
Description de joint tournant optique de la fibre FO109
Le 1 joint tournant optique de fibre de canal (soutien unimodal/à plusieurs modes de fonctionnement) peut transmettre 1 canal des signaux optiques de fibre et 1-72 canaux des circuits électriques simultanément pendant la rotation continue de 360 degrés ou intermittente sans restriction. Il convient aux endroits qui exigent la rotation illimitée tout en également devant transmettre des données ou des signaux de grande capacité d'un à position fixe à une position tournante. Il peut améliorer la représentation mécanique, simplifier l'exploitation du système, et évite d'endommager des fibres optiques provoquées par la rotation des joints mobiles.
Caractéristiques de joint tournant optique de la fibre FO109
1. Il peut transmettre les signaux optiques simples ou multiples de fibre avec la rotation multicanale.
2. Des connecteurs optiques de fibre peuvent être choisis parmi FC, Sc, St, SMA, ou LC (PC et RPA), etc.
3. Il peut mélanger la transmission de l'alimentation d'énergie, des signaux de commande, de l'instrument, et des signaux de la micro-électricité exigés pour le contrôle automatique d'ordinateur.
4. Il peut être employé en même temps que les bagues coulissantes électriques traditionnelles pour créer les bagues coulissantes hybrides électro-optiques pour la puissance de transmission et les données ultra-rapides.
5. Il est de non contact, non-de friction, avec une longue durée de vie de jusqu'à 100 millions de tours (à un noyau au-dessus de 200-300 millions de tours).
6. Il est sûr, fiable, étanche, et sans perturbation électromagnétique, permettant la transmission de fond.
Application :
1. entre dans le robot sous-marin et un bateau de contrôle
2. entre dans l'antenne de radar et le système intégré de traitement des signaux
3. avec la console tournante de carrosserie de tour de char
4. entre dans le robot de soudure et la console
5. dispositifs et contrôle d'entrée et sortie mécaniques à distance
Spécification technique de joint tournant optique de la fibre FO109
| article/type | Mode unitaire (SM) | mode multi (millimètres) |
| Largeur de bande (nanomètre) | ±50 | |
| Perte par insertion maximum, 23℃ (DB) | 1,2 | 0,7 |
| Fluctuation de perte par insertion (DB) | ≤0.6 | ≤0.4 |
| Perte de retour (DB) | ≥55 (sans connecteur) | ≥40 (sans connecteur) |
| puissance maximum (W) | 0,5 | |
| Vitesse maximum (T/MN) | 400 | |
| Vie active | >200 millions | |
| La température de travail (℃) | -20~60 | |
| Température de stockage (℃) | -50~85 | |
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| résistance d'isolation | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | <0> | |
| Données mécaniques | |
| Spéc. | données |
| vie active | 8000 millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| La température de travail | -20℃~60℃ |
| humidité de travail | Rhésus de 0~85% |
| matériel de contact | métal précieux |
| logement du matériel | alliage d'aluminium |
| storque | 0.1N.m ; circuits +0.03N.m/6 |
| Catégorie d'IP | IP51 |

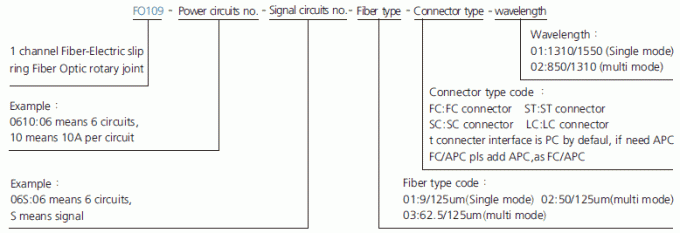

Description de numéro de la pièce

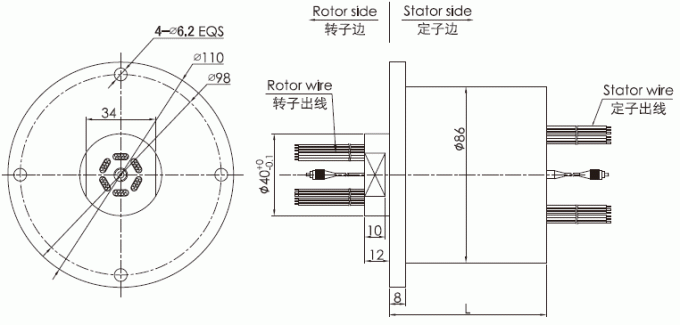

Dessin
| Série FO109 1 table Fibre-électrique de sélection modèle de bague collectrice de canal ; | ||||
| Modèle | La Manche de fibre non. | Circuits de puissance no (10A) | Circuits de signal no (2A/5A) | Longueur L (millimètres) |
| FO109-02S | 1 | 0 | 2 | 32 |
| FO109-0210 | 1 | 2 | 0 | 32 |
| FO109-03S | 1 | 0 | 3 | 36 |
| FO109-0310 | 1 | 3 | 0 | 36 |
| FO109-06S | 1 | 0 | 6 | 48 |
| FO109-0210-04S | 1 | 2 | 4 | 48 |
| FO109-0410-02S | 1 | 4 | 2 | 48 |
| FO109-1210-12S | 1 | 12 | 12 | 120 |
| FO109-1810-06S | 1 | 18 | 6 | 120 |
| FO109-2410 | 1 | 24 | 0 | 120 |
| FO109-30S | 1 | 0 | 30 | 144 |
| FO109-0610-24S | 1 | 6 | 24 | 144 |
| FO109-1210-18S | 1 | 12 | 18 | 144 |
| FO109-1810-12S | 1 | 18 | 12 | 144 |
| FO109-0610 | 1 | 6 | 0 | 48 |
| FO109-12S | 1 | 0 | 12 | 72 |
| FO109-0210-10S | 1 | 2 | 10 | 72 |
| FO109-0310-09S | 1 | 3 | 9 | 72 |
| FO109-0610-06S | 1 | 6 | 6 | 72 |
| FO109-0810-04S | 1 | 8 | 4 | 72 |
| FO109-1010-02S | 1 | 10 | 2 | 72 |
| FO109-18S | 1 | 0 | 18 | 96 |
| FO109-0210-16S | 1 | 2 | 16 | 96 |
| FO109-0410-14S | 1 | 4 | 14 | 96 |
| FO109-0610-12S | 1 | 6 | 12 | 96 |
| FO109-0810-10S | 1 | 8 | 10 | 96 |
| FO109-1010-08S | 1 | 10 | 8 | 96 |
| FO109-1210-06S | 1 | 12 | 6 | 96 |
| FO109-1410-04S | 1 | 14 | 4 | 96 |
| FO109-1610-02S | 1 | 16 | 2 | 96 |
| FO109-24S | 1 | 0 | 24 | 120 |
| FO109-0410-20S | 1 | 4 | 24 | 120 |
| FO109-0610-18S | 1 | 6 | 18 | 120 |
| FO109-2410-06S | 1 | 24 | 6 | 144 |
| FO109-3010 | 1 | 30 | 0 | 144 |
| FO109-36S | 1 | 0 | 36 | 168 |
| FO109-0610-30S | 1 | 6 | 30 | 168 |
| FO109-1210-24S | 1 | 12 | 24 | 168 |
| FO109-3610 | 1 | 36 | 0 | 168 |
| FO109-42S | 1 | 0 | 42 | 192 |
| FO109-0610-36S | 1 | 6 | 36 | 192 |
| FO109-1210-30S | 1 | 12 | 30 | 192 |
| FO109-48S | 1 | 0 | 48 | 216 |
| FO109-0610-42S | 1 | 6 | 42 | 216 |
| FO109-0910-39S | 1 | 9 | 39 | 216 |
| FO109-1210-36S | 1 | 12 | 36 | 216 |
| FO109-1810-30S | 1 | 18 | 30 | 216 |
| FO109-2410-24S | 1 | 24 | 24 | 216 |
| FO109-60S | 1 | 0 | 60 | 264 |
| FO109-0610-54S | 1 | 6 | 54 | 264 |
| FO109-0910-51S | 1 | 9 | 51 | 364 |
| FO109--1210-48S | 1 | 12 | 48 | 364 |
| FO109-72S | 1 | 0 | 72 | 312 |
| FO109-1210 | 1 | 12 | 0 | 72 |
