Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
FO102
Contactez-nous
Vitesse fonctionnante optique de Ring Rotary Joint With 2000 t/mn de glissement de fibre pour l'équipement tournant
Description de joint tournant optique de la fibre FO102
Le canal de SENRING 1 le joint tournant optique que Fibre-électrique de fibre de bague collectrice a également appelé 1 bague collectrice optique de fibre de canal, 1 fibre de canal (mode de soutien/à plusieurs modes de fonctionnement unitaires) peut transmettre la date sans perte quand roating 360° sans restriction
Caractéristiques de joint tournant optique de la fibre FO102
1. Peut transmettre le signal optique de fibre de simple canal quand 360° roating ;
2. longueur : 1310nm ;
3. Basse perte par insertion, grande vitesse ;
4. Non contact, aucun frottement, vie longtemps active, million révolutions >100 (révolutions de 20-30 millions pour le modèle de canal de signal) ;
5. Peut être combiné pour transmettre la puissance, signal de commande, signal de micropuissance de contrôle antomative d'ordinateur ;
6. Peut être combiné avec la bague collectrice électrique traditionnelle pour transmettre la puissance et les données ultra-rapides ;
7. Catégorie de petite taille, légère, élevée de joint ;
8. Signal de fibre optique de transmission, aucune fuite, pas transmission de fond de perturbation électromagnétique.
Spécification technique de joint tournant optique de la fibre FO102
| article/type | Mode unitaire (SM) | mode multi (millimètres) |
| Largeur de bande (nanomètre) | ±50 | |
| Perte par insertion maximum, 23℃ (DB) | 1,2 | 0,7 |
| Fluctuation de perte par insertion (DB) | ≤0.6 | ≤0.4 |
| Perte de retour (DB) | ≥55 (sans connecteur) | ≥40 (sans connecteur) |
| puissance maximum (W) | 0,5 | |
| Vitesse maximum (T/MN) | 2000 | |
| Vie active | >200 millions | |
| La température de travail (℃) | -20~60 | |
| Température de stockage (℃) | -50~85 | |
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| résistance d'isolation | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| fil de connexion Spec. | AWG26# a argenté le téflon | AWG26# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | <0> | |
| Données mécaniques | |
| Spéc. | données |
| vie active | 8000 millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| La température de travail | -20℃~60℃ |
| humidité de travail | Rhésus de 0~85% |
| matériel de contact | métal précieux |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Catégorie d'IP | IP51 |

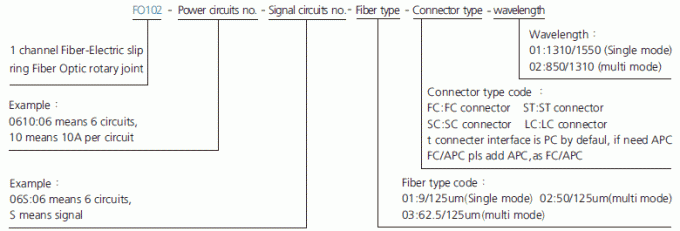

Description de numéro de la pièce

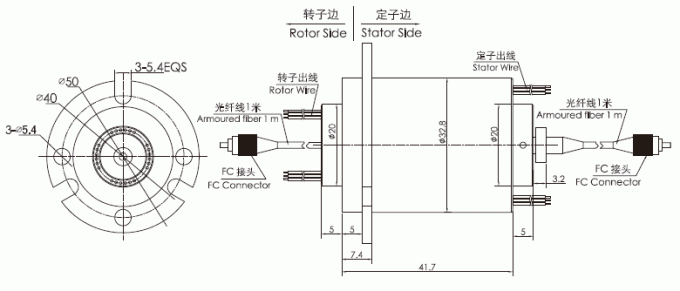

Dessin
