Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
EH50119-01
Contactez-nous

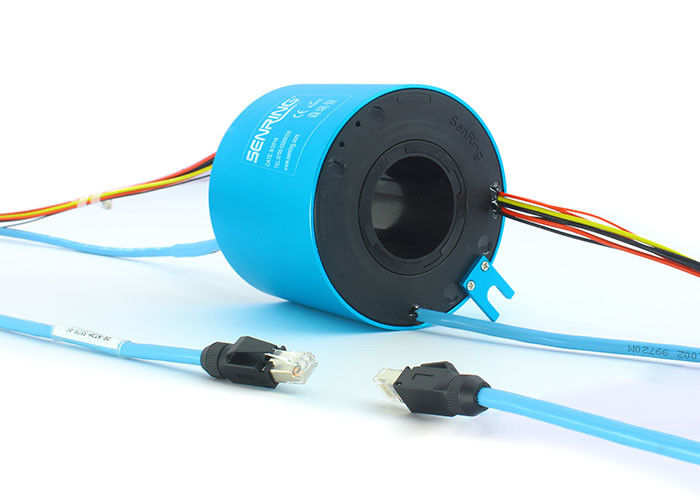

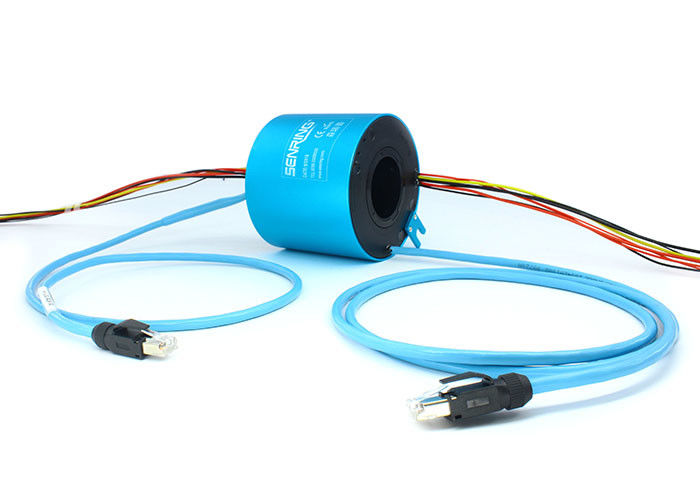

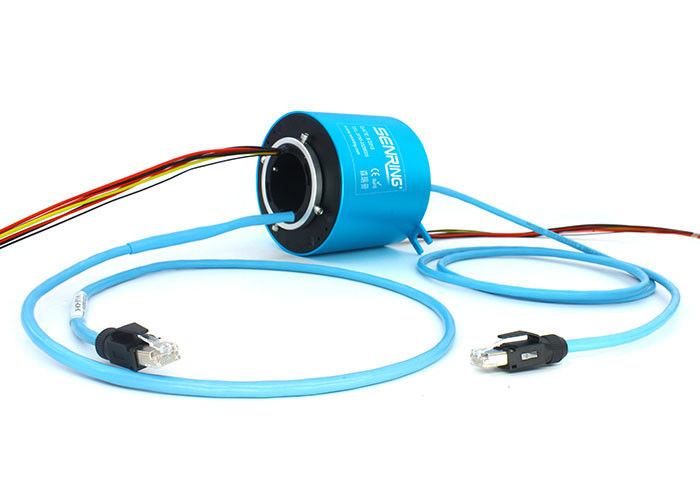

Bagues coulissantes à grande vitesse d'Ethernet 100M/1000M Ethernet Signals
Description de la bague collectrice de l'Ethernet EH50119-01
La bague collectrice d'Ethernet de gigabit de série de Senring EH50119-01 est une bague collectrice conductrice de précision intégrale qui peut tourner 360 degrés pour transmettre un simple canal de signal d'Ethernet de gigabit. La bague collectrice a un diamètre de trou de 50mm et un diamètre extérieur de 120mm. Elle peut se mélanger transmettent 1-58 canaux de courant 2-20A et de mélange avec d'autres signaux tels qu'USB et HDMI.
Caractéristiques de la bague collectrice de l'Ethernet EH50119-01
1. Il a les avantages de la transmission stable, d'aucune perte de paquet, d'aucune erreur de code, de la basse perte de retour, et de la basse perte par insertion.
2. Ce produit utilise un connecteur RJ45 standard et peut être équipé d'un connecteur RJ45 femelle.
3. Il peut stablement transmettre un signal d'Ethernet de gigabit de simple canal et peut transmettre jusqu'à 8 canaux d'Ethernet simultanément.
4. Il peut se mélanger transmettent 1-58 canaux de puissance/actuel/signal. Il transmet principalement l'Ethernet (10M/100M/1000M BaseT), et peut également travailler avec les canaux actuels ou les joints tournants liquides.
5. La bague collectrice a un diamètre de trou de 50mm et un diamètre extérieur de 120mm.
6. Il emploie la technologie de revêtement militaire des USA avec un taux d'erreurs très réduit de JUJUBES et un rapport signal/bruit ultra-haut.

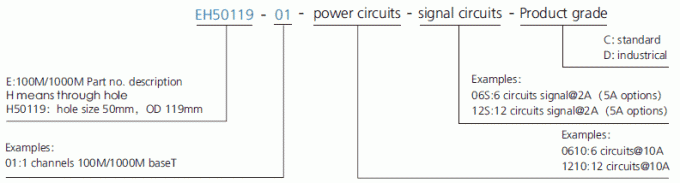

Description de numéro de la pièce

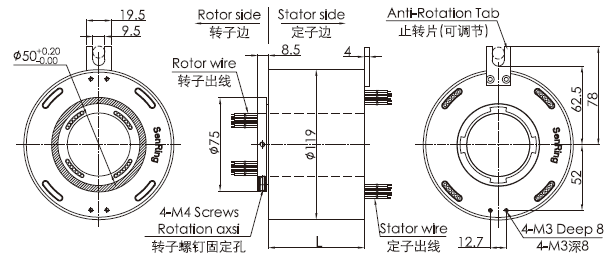

Dessin de la bague collectrice de l'Ethernet EH50119-01
Spécification technique de la bague collectrice de l'Ethernet EH50119-01
| Ethernet | 1 baseT des canaux 100M/1000M |
| Données mécaniques | |
| Spéc. | données |
| vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| connecteurs | RJ45 | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spéc. de fil de connexion | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Bruit électrique | <10> | |
| Certificat de la CE | oui | |
| Vibration mécanique | MIL-STD-810E | |
| Matériel | RoHS conforme | |
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'Ethernet non. | longueur L (millimètres) | ||
| signal (0∼2A) | puissance (10A) | puissance (20A) | |||
| EH50119-01-0210 | 0 | 2 | 0 | 1 | 76 |
| EH50119-01-04S | 4 | 0 | 0 | 1 | 76 |
| EH50119-01-0410 | 0 | 4 | 0 | 1 | 76 |
| EH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| EH50119-01-10S | 10 | 0 | 0 | 1 | 100 |
| EH50119-01-0210-08S | 8 | 2 | 0 | 1 | 100 |
| EH50119-01-0610-04S | 4 | 6 | 0 | 1 | 100 |
| EH50119-01-16S | 16 | 0 | 0 | 1 | 124 |
| EH50119-01-1610 | 0 | 16 | 0 | 1 | 124 |
| EH50119-01-0410-12S | 12 | 4 | 0 | 1 | 124 |
| EH50119-01-0810-08S | 8 | 8 | 0 | 1 | 124 |
| EH50119-01-22S | 22 | 0 | 0 | 1 | 148 |
| EH50119-01-0410-18S | 18 | 4 | 0 | 1 | 148 |
| EH50119-01-2210 | 0 | 22 | 0 | 1 | 148 |
| EH50119-01-28S | 28 | 0 | 0 | 1 | 172 |
| EH50119-01-40S | 40 | 0 | 0 | 1 | 218 |
| EH50119-01-58S | 58 | 0 | 0 | 1 | 290 |
Tableau de catégorie de bague collectrice de l'Ethernet EH50119-01
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | or-or |
Quelle est la bague collectrice d'Ethernet ?
La bague collectrice avec des connecteurs d'Ethernet laissent transmettre le protocole d'Ethernet par une interface tournante. Les bagues coulissantes hybrides d'Ethernet courent la puissance, le signal, Ethernet des structures stationnaires aux plates-formes tournantes par des canaux d'en cuivre ou d'or. Peut mélanger le courant électrique et les signaux, et transmet également les signaux et les courants basse fréquence multicanaux. Approprié à 10/100/1000 transmission basse de T et habituellement équipé des ensembles des connecteurs RJ45 pour le plug and play. Les câbles M12, CAT5E ou CAT6 sont disponibles pour l'option. La bague collectrice d'Ethernet de gigabit peut être employée dans les turbines de vent, les robots industriels et l'antenne de radar qui ont besoin de plates-formes rotatoires.
