Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
EH3899-02
Contactez-nous

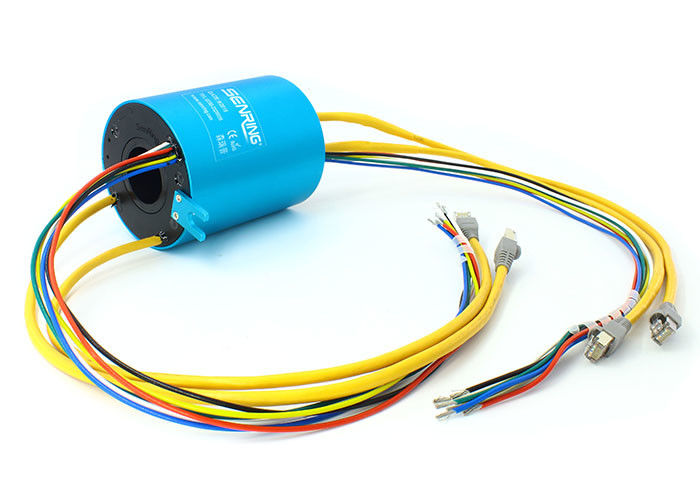

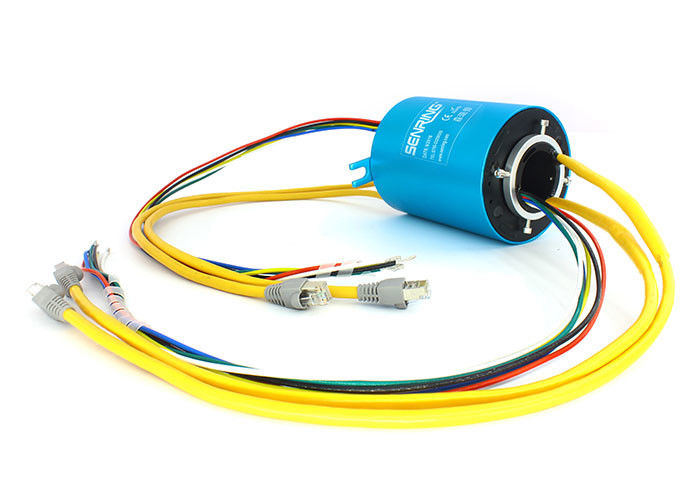

Canaux Gigabit Ethernet de la bague collectrice 2 d'Ethernet de base-T de 1000M/100M
Description de la bague collectrice de l'Ethernet EH3899-02
Disponible pour le signal fait sur commande et couru de 100/1000M Ethernet
La perte par insertion, la perte de retour et l'interférence sont trois paramètres très importants pour une bague collectrice d'Ethernet. Tous les composants de bague collectrice d'Ethernet de technologie de SenRing sont métal fiable et des connexions de circuits plaqués d'or, logement de produits est faites d'aluminium. Les bagues coulissantes d'approvisionnement de société avec des avantages de transmission stable, d'aucune perte de paquet, d'aucun code périodique, de petite perte de retour, de basse perte par insertion, etc.
Bien que conception modularisée et normalisée d'offre de SenRing pour différentes solutions d'application comme fabricant original de bagues coulissantes. Pour créer votre connecteur plus approprié de bague collectrice d'Ethernet, sentez-vous svp libre pour nous contacter.
Caractéristiques de la bague collectrice de l'Ethernet EH3899-02
1. Ce produit utilise un connecteur RJ45 standard et peut être équipé d'un connecteur RJ45 femelle.
2. Il peut stablement transmettre un signal d'Ethernet de gigabit de simple canal et peut transmettre jusqu'à 8 canaux d'Ethernet simultanément.
3. Il peut se mélanger transmettent 1-58 canaux de puissance/actuel/signal. Il transmet principalement l'Ethernet (10M/100M/1000M BaseT), et peut également travailler avec les canaux actuels ou les joints tournants liquides.
4. La bague collectrice a un diamètre de trou de 50mm et un diamètre extérieur de 120mm.
5. Il emploie la technologie de revêtement militaire des USA avec un taux d'erreurs très réduit de JUJUBES et un rapport signal/bruit ultra-haut.

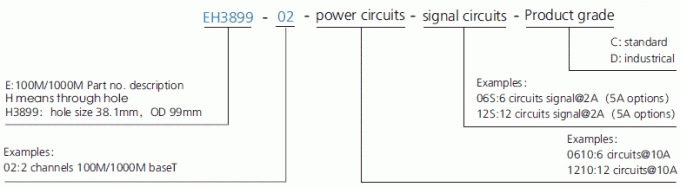

Description de numéro de la pièce

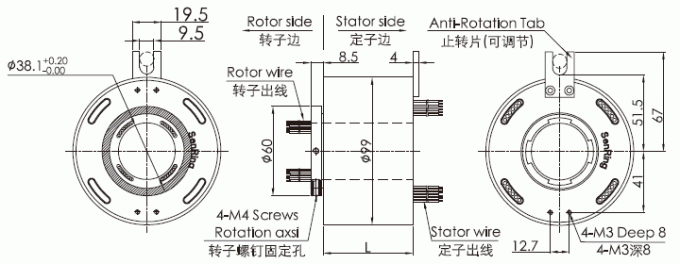

Dessin de la bague collectrice de l'Ethernet EH3899-02
Spécification technique de la bague collectrice de l'Ethernet EH3899-02
| Ethernet | 2 baseT des canaux 100M/1000M |
| Données mécaniques | |
| Spéc. | données |
| vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| connecteurs | RJ45 | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spéc. de fil de connexion | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Bruit électrique | <10> | |
| Certificat de la CE | oui | |
| Vibration mécanique | MIL-STD-810E | |
| Matériel | RoHS conforme | |
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'Ethernet non. | longueur L (millimètres) | ||
| signal (0∼2A) | puissance (10A) | puissance (20A) | |||
| EH3899-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH3899-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH3899-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH3899-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH3899-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH3899-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH3899-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH3899-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH3899-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH3899-02-32S | 32 | 0 | 0 | 2 | 216 |
| EH3899-02-56S | 56 | 0 | 0 | 2 | 312 |
Tableau de catégorie de bague collectrice de l'Ethernet EH3899-02
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | or-or |
Des bagues coulissantes peuvent être utilisées dans n'importe quel système électromécanique qui exige la rotation non restreinte et continue tout en transférant la puissance ou les données à partir d'un stationnaire à une structure tournante.
