Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
EH2586-01
Contactez-nous
glissement Ring Through Bore Design Size d'Ethernet de la Manche 600Rpm 1 25.4mm

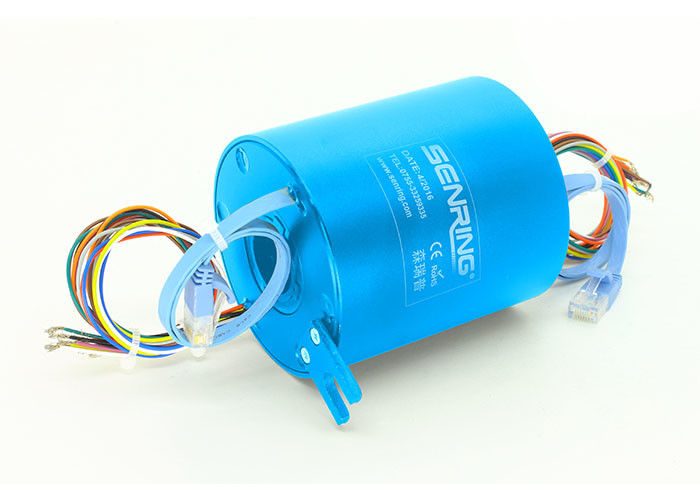

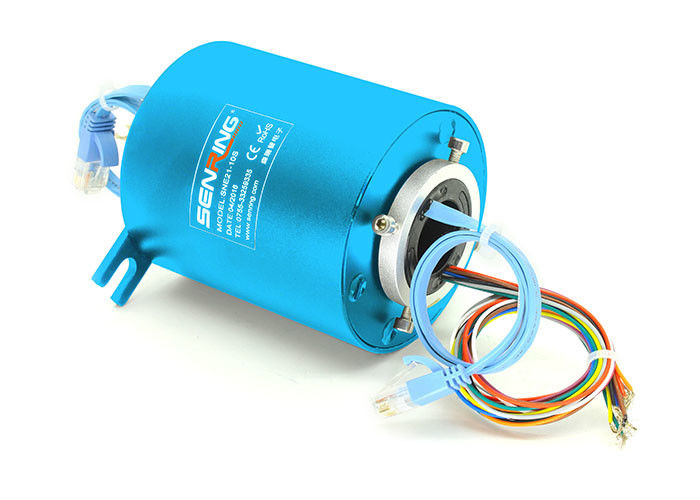

Description de la bague collectrice de l'Ethernet EH2586-01
Le joint tournant d'Ethernet de gigabit de série de Senring EH2586-01 est une bague collectrice conductrice de précision intégrale qui peut tourner 360 degrés pour transmettre un simple canal de signal d'Ethernet de gigabit. La bague collectrice a un diamètre de trou de 25.4mm et un diamètre extérieur de 86mm. Elle peut se mélanger transmettent 1-22 canaux de courant 2-20A et de mélange avec d'autres signaux tels qu'USB et HDMI. Comparé aux produits semblables sur le marché, elle a les avantages de la transmission stable, d'aucune perte de paquet, d'aucune erreur de code, de la basse perte de retour, et de la basse perte par insertion.
Bien que conception modularisée et normalisée d'offre de SenRing pour différentes solutions d'application comme fabricant original de bagues coulissantes. Pour créer votre connecteur plus approprié de bague collectrice d'Ethernet, sentez-vous svp libre pour nous contacter.
Caractéristiques de la bague collectrice de l'Ethernet EH2586-01
1. standard et sur courant
2. Fils de connexion de code à couleurs
3. Bruit électrique très bas
4. Coût bas anti-brouillage et même
5. Bande large : Ethernet (BaseT 1000)

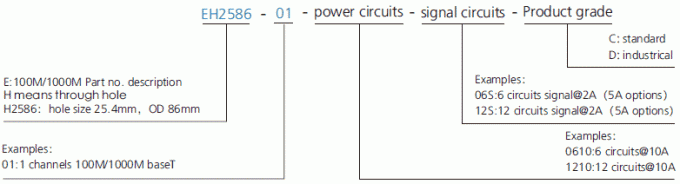

Description de numéro de la pièce

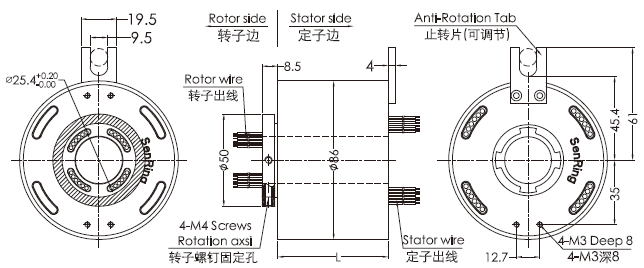

Dessin de la bague collectrice de l'Ethernet EH2586-01
Spécification technique de la bague collectrice de l'Ethernet EH2586-01
| Ethernet | 1 baseT des canaux 100M/1000M |
| Données mécaniques | |
| Spéc. | données |
| vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| connecteurs | RJ45 | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spéc. de fil de connexion | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Bruit électrique | <10> | |
| Certificat de la CE | oui | |
| Vibration mécanique | MIL-STD-810E | |
| Matériel | RoHS conforme | |
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'Ethernet non. | longueur L (millimètres) | ||
| signal (0∼2A) | puissance (10A) | puissance (20A) | |||
| EH2586-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH2586-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH2586-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH2586-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH2586-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH2586-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH2586-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH2586-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH2586-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH2586-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH2586-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH2586-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH2586-01-2210 | 0 | 22 | 0 | 1 | 144 |
Tableau de catégorie de bague collectrice de l'Ethernet EH2586-01
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | or-or |
Glissement Ring Applications d'Ethernet :
• Dispositif d'objet exposé/affichage
• Empaquetage/emballage des machines
• Systèmes de transport de semi-conducteur
• Outillage industriel
• tables d'index rotatoires
• Équipement à régulation de processus
• Tourelles d'équipement ou enrouleurs de câbles lourds
• Éclairage de secours, machines de palletisation de robotique, option
• Matériel médical | capteurs rotatoires, éclairage de secours, robotique
• Enrouleurs de câbles miniatures
Envoyez-votre enquête directement nous
