Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
EH1256-02
Contactez-nous

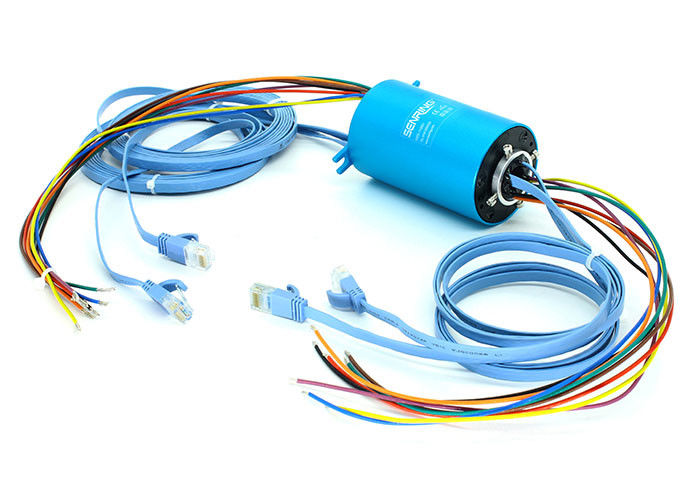

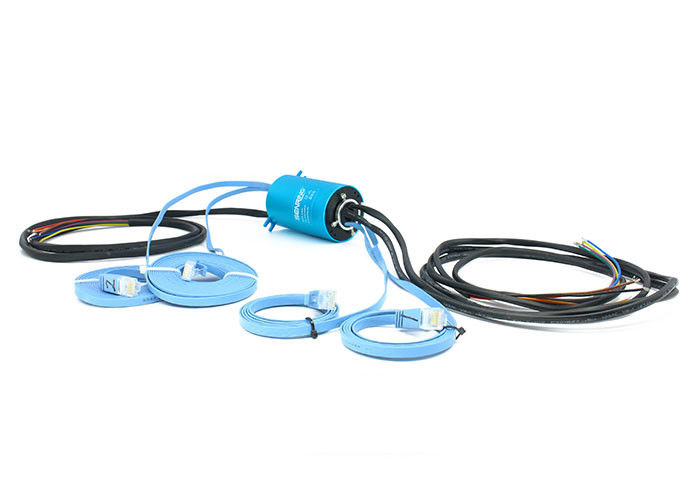

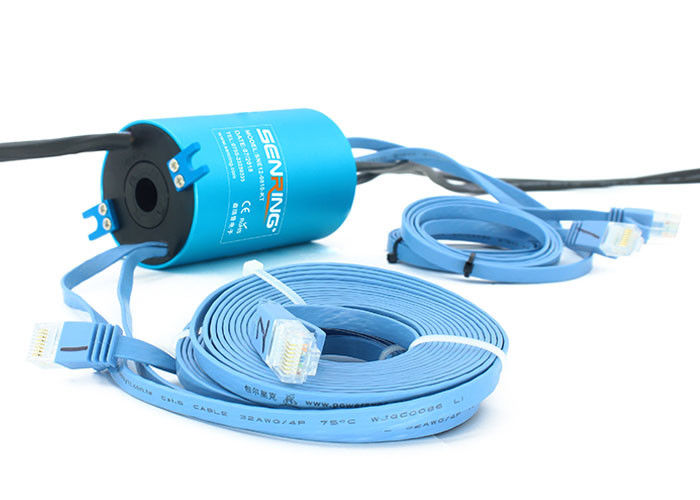

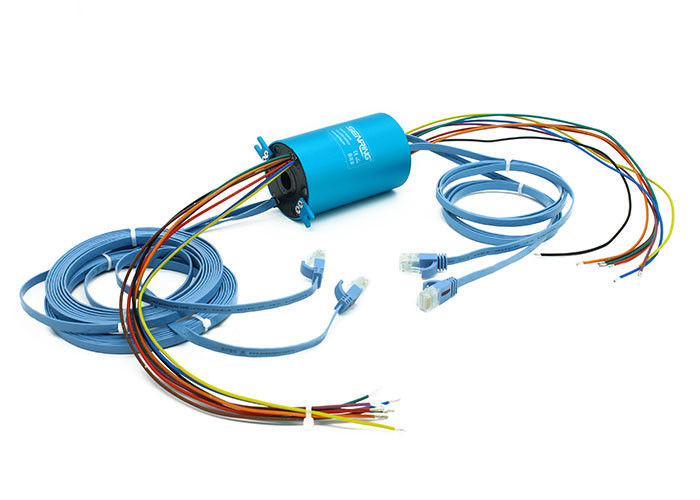

Glissement Ring Hole Size d'Ethernet de 6 circuits 12.7mm avec le connecteur RJ45
Description de la bague collectrice de l'Ethernet EH1256-02
Le joint tournant d'Ethernet de gigabit de série de Senring H1256-02 est une bague collectrice conductrice de précision intégrale qui peut tourner 360 degrés pour transmettre deux canaux de signal d'Ethernet de gigabit. La bague collectrice a un diamètre de trou de 12.7mm et un diamètre extérieur de 56mm. Elle peut se mélanger transmettent 1-14 canaux de courant 2-20A et de mélange avec d'autres signaux tels qu'USB et HDMI.
Caractéristiques de la bague collectrice de l'Ethernet EH1256-02
1. RJ45 connecteur masculin standard, facultatif RJ45 femelle ;
2. Transmission stable pour le signal de Gigabit Ethernet de 2 canaux ;
3. Peut être combiné pour transmettre la puissance/signal de 2~14 circuits
4. Taille 12.7mm, OD56mm de trou ;
5. Avec des avantages de la transmission fiable, d'aucune perte de paquet, d'aucun code de ficelle, de la basse perte de retour, de la basse perte par insertion, etc.

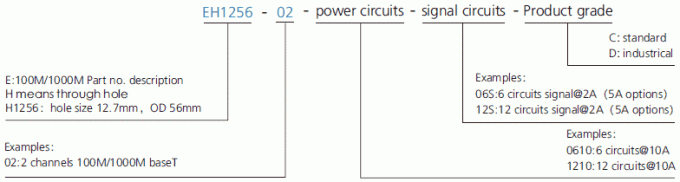

Description de numéro de la pièce

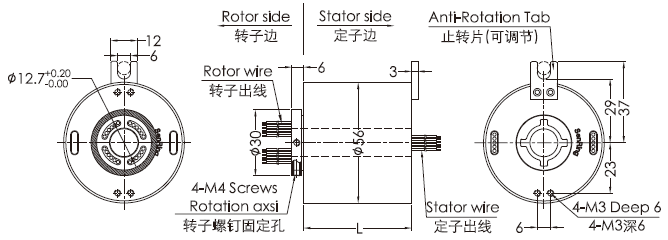

Dessin de la bague collectrice de l'Ethernet EH1256-02
Spécification technique de la bague collectrice de l'Ethernet EH1256-02
| Ethernet | 2 baseT des canaux 100M/1000M |
| Données mécaniques | |
| Spéc. | données |
| vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| connecteurs | RJ45 | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spéc. de fil de connexion | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Bruit électrique | <10> | |
| Certificat de la CE | oui | |
| Vibration mécanique | MIL-STD-810E | |
| Matériel | RoHS conforme | |
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'Ethernet non. | longueur L (millimètres) | ||
| signal (0∼2A) | puissance (10A) | puissance (20A) | |||
| EH1256-02-02S | 2 | 0 | 0 | 2 | 71,5 |
| EH1256-02-0210 | 0 | 2 | 0 | 2 | 71,5 |
| EH1256-02-08S | 8 | 0 | 0 | 2 | 88,5 |
| EH1256-02-0810 | 0 | 8 | 0 | 2 | 88,5 |
| EH1256-02-0410-04S | 4 | 4 | 0 | 2 | 88,5 |
| EH1256-02-14S | 14 | 0 | 0 | 2 | 105,5 |
| EH1256-02-1410 | 0 | 14 | 0 | 2 | 105,5 |
Tableau de catégorie de bague collectrice de l'Ethernet EH1256-02
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | or-or |
FAQ :
| Q1 : Est-vous une usine ou une société commerciale ? | ||||||||||
| : Nous sommes une usine professionnelle avec l'équipe de haut niveau de R&D. | ||||||||||
| Q2 : Combien de types des bagues coulissantes avez-vous ? | ||||||||||
| : Nous pouvons fournir toutes sortes de bagues coulissantes. Comme la bague collectrice minitary, sliring adapté aux besoins du client, bague collectrice miniature, bague collectrice optique de fibre, joint tournant de rf, HD de type combiné, bague collectrice de disque, bague collectrice d'énergie éolienne, bague collectrice d'énergie solaire, bague collectrice d'à travers-trou, etc. |
||||||||||
| Q3 : Pouvez vous fournir les bagues coulissantes les signaux à haute fréquence et (ou) les signaux de télécommunication optique. | ||||||||||
| : Oui, nous pouvons fournir des bagues coulissantes de messages mélangés en tant que votre demande. | ||||||||||
| Q4 : Fournissez-vous l'OEM et l'ODM ? | ||||||||||
| : Oui, nous fournissons l'OEM et l'ODM. |
