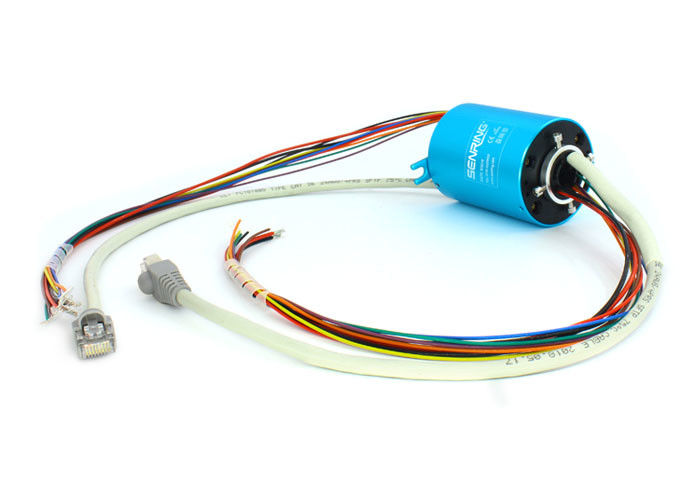

Le simple canal Gigabit Ethernet glissent la bague collectrice tournante de Ring Hole 12.7mm
Description de la bague collectrice de l'Ethernet EH1256-01
Par le trou la bague collectrice a également appelé la bague collectrice creuse avec le trou de centre, elle pourrait être appliquée à tous les dispositifs où exige pour transmettre la puissance et les signaux quand le besoin 360° roating.
La bague collectrice d'Ethernet de gigabit de série de Senring EH1256-01 est une bague collectrice conductrice de précision intégrale qui peut tourner 360 degrés pour transmettre un simple canal de signal d'Ethernet de gigabit. La bague collectrice a un diamètre de trou de 12.7mm et un diamètre extérieur de 56mm. Elle peut se mélanger transmettent 1-22 canaux de courant 2-20A et de mélange avec d'autres signaux tels qu'USB et HDMI. Comparé aux produits semblables sur le marché, elle a les avantages de la transmission stable, d'aucune perte de paquet, d'aucune erreur de code, de la basse perte de retour, et de la basse perte par insertion.
Caractéristiques de la bague collectrice de l'Ethernet EH1256-01
1. Avec les connecteurs RJ45 (bague collectrice d'Ethernet également connue sous le nom de bague RJ45 collectrice)
2. Connexion standard de fils d'Ethernet
3. Ethernet 8channels maximum en une bague collectrice
4. Peut combiner avec la puissance ou bague collectrice pneumatique/hydraulique
5. Ethernet de Tansmit 10M/100M/1000M Base T
6. Aucune perte de paquet, aucun code de ficelle, basse perte de retour, basse perte par insertion
7. Matériaux de contact : électrodéposition percious de metal+gold qui assure l'abrasion résistante et antioxydante pendant la longue vie active

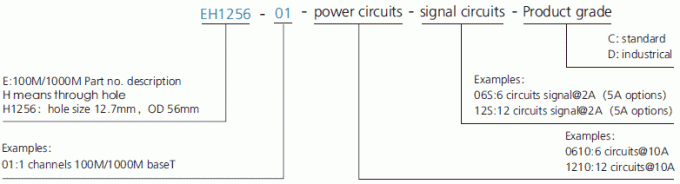

Description de numéro de la pièce

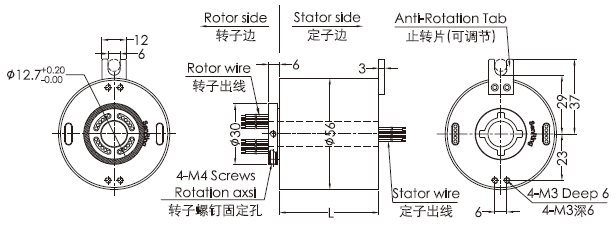

Dessin de la bague collectrice de l'Ethernet EH1256-01
Spécification technique de la bague collectrice de l'Ethernet EH1256-01
| Ethernet | 1 baseT des canaux 100M/1000M |
| Données mécaniques | |
| Spéc. | données |
| vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| connecteurs | RJ45 | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spéc. de fil de connexion | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Bruit électrique | <10> | |
| Certificat de la CE | oui | |
| Vibration mécanique | MIL-STD-810E | |
| Matériel | RoHS conforme | |
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'Ethernet non. | longueur L (millimètres) | ||
| signal (0∼2A) | puissance (10A) | puissance (20A) | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71,5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71,5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71,5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71,5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88,5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88,5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88,5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88,5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105,5 |
Tableau de catégorie de bague collectrice de l'Ethernet EH1256-01
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | or-or |
Des modèles généraux de bague collectrice de SenRing sont appliqués dans beaucoup d'applications et les équipements, fournissent des solutions de système pour dans le monde entier.
Il implique l'énergie éolienne, le contrôleur, et la plaque tournante industrielle, robot, machines d'ingénierie, vidéo de télévision en circuit fermé mornitoring, matériel médical, radar militaire et ainsi de suite…
