Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
UH2586-01
Contactez-nous
Faible couple, très faible résistance au contact Structure compacte avec anneau USB

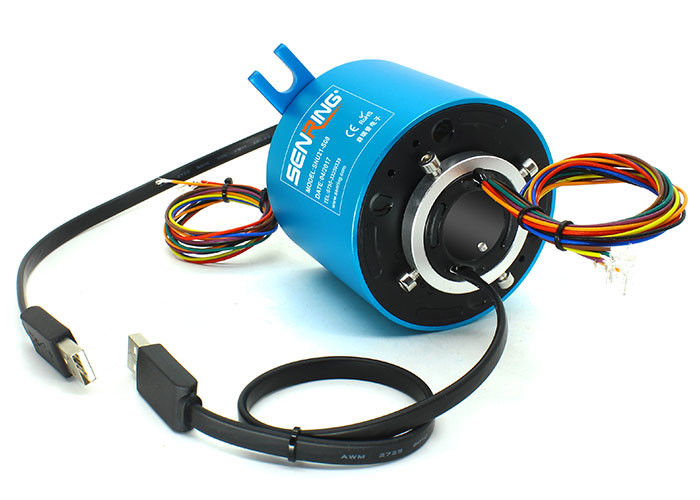

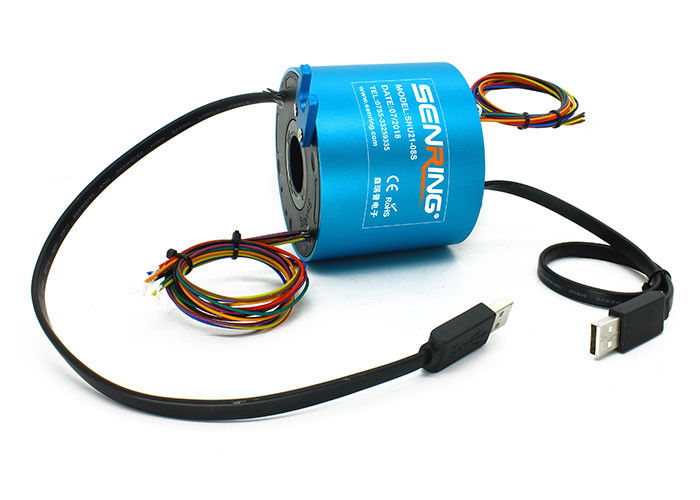

Description du produit UH2586-01Ringe à glisser USB
SENRING UH2586-01 série Signgle canal USB anneau de glissement, câble USB avec 360° de rotation, peut être combiné pour transmettre 2 ~ 38 circuits puissance / signal ainsi que la fibre optique, gigabit Ethernet.La série UH2586-01 a les avantages d'une signalisation stable
Caractéristiques de l'anneau à glisser USB UH2586-01
1. 1 câble USB2.0 de canal, peut transmettre un signal USB2.0 de canal.
2. Connecteur USB standard mâle ou femelle, peut être personnalisé;
3. peut être combiné pour transmettre 2 à 38 circuits de puissance/signaux;
4. taille du trou 25,4 mm, OD 86 mm;
5. peut être combiné pour transmettre la puissance et divers signaux de l'IEEE1394, de la fibre optique, de l'Ethernet Gigabit, etc.
6. peut être combiné pour fonctionner avec des liaisons rotatives hydrauliques/pneumiques;
Spécification technique de l'anneau à glisser USB UH2586-01
| câble USB | 1 canaux USB2.0 |
| BER ((taux d'erreur en bits) | 10E-11 |
| Données mécaniques | |
| spécifications | données |
| la vie professionnelle | Tableau de classement des anneaux de dérapage |
| Vitesse de rotation | Pour les véhicules à moteur |
| Temps de travail. | -30°C à 80°C |
| humidité de travail | 0∼85% de RH |
| matériau de contact | se référer au tableau de la qualité des anneaux de glissement |
| matériau de logement | alliage d'aluminium |
| le couple | 0.1N.m+(0.03N.m/6 circuits) |
| connecteur | USB 2.0 mâle (féminin en option) | |
| perte d'insertion | ≤ 2 dB | |
| Données électriques | ||
| spécifications | données | |
| puissance | le signal | |
| plage de tension | Pour les appareils à courant alternatif: | Pour les appareils à courant alternatif: |
| résistance à l'isolation | Pour les appareils de commande électrique | Pour les appareils de commande électrique |
| spécifications du fil de plomb. | AWG17# Teflon plaqué argenté | AWG22# Teflon plaqué argenté |
| longueur du fil de plomb | Standard 300 mm (peut être personnalisé) | |
| Résistance diélectrique | Pour les appareils à commande numérique: | |
| Bruit électrique | Pour les appareils électroniques | |
| Certificat CE | - Oui, oui. | |
| le matériel | Certificat RoHS | |
Nom de la partie
Le dessin de l'anneau à glisser USB UH2586-01
Liste des modèles standard
| Modèle | les circuits de puissance/signaux n°. | Pas de câble USB. | |||
| signal ((2A) | puissance ((5A) | Puissance électrique ((10A) | Une clé USB2.0 | Une clé USB 3.0 | |
| Pour les appareils à commande numérique | 2 | 0 | 0 | 1 | 48 |
| Pour l'utilisation dans les appareils électroménagers | 0 | 2 | 0 | 1 | 48 |
| Pour l'utilisation dans les machines de traitement des métaux | 0 | 0 | 4 | 1 | 72 |
| Pour les appareils à commande numérique | 8 | 0 | 0 | 1 | 72 |
| Pour l'utilisation dans les machines de traitement de l'air | 0 | 8 | 0 | 1 | 72 |
| Pour les appareils à commande numérique | 6 | 2 | 0 | 1 | 72 |
| Pour les appareils de traitement de l'air | 4 | 4 | 0 | 1 | 72 |
| Pour les appareils à commande numérique | 14 | 0 | 0 | 1 | 96 |
| Pour les appareils à combustion | 0 | 14 | 0 | 1 | 96 |
| Pour les appareils de traitement de l'air | 10 | 4 | 0 | 1 | 96 |
| Pour les appareils de traitement de l'air | 6 | 8 | 0 | 1 | 96 |
| Pour les appareils à commande numérique | 20 | 0 | 0 | 1 | 120 |
| Pour les appareils à commande numérique | 0 | 20 | 0 | 1 | 120 |
| Pour les appareils de traitement de l'air | 26 | 0 | 0 | 1 | 144 |
| Pour les appareils à commande numérique | 38 | 0 | 0 | 1 | 192 |
*Remarque: les circuits peuvent être combinés en parallèle pour un courant plus important, N circuits de 10A pour obtenir N*10A, tels que 2 circuits de 10A en parallèle pour une utilisation de 20A.S'il vous plaît contacter le vendeur SenRing si vous voulez personnaliser USB et circuit d'alimentation / signal nonou mélanger un autre signal.
Tableau de classement UH2586-01 USB
| Gcode rade | Vitesse de rotation maximale | la vie professionnelle | matériau de contact |
| C: norme | Pour les véhicules à moteur | 20 millions | métal précieux |
| D: secteur industriel | 800 tours par minute | 60 millions |
d'or-or
|

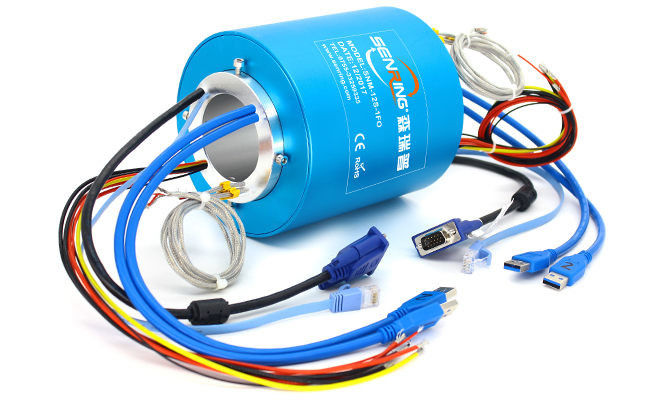

Ce modèle intègre le signal Ethernet, le signal USB, le signal HDM et SDI et le signal haute fréquence. Il est largement utilisé dans les équipements d'automatisation, le moniteur de sécurité HD, l'application VR, le simulateur de mouvement.Si vous cherchez ce genre de bagues de bonne qualité garantieN'hésitez pas à nous contacter.
