Lieu d'origine:
Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
UH1256-01
Contactez-nous

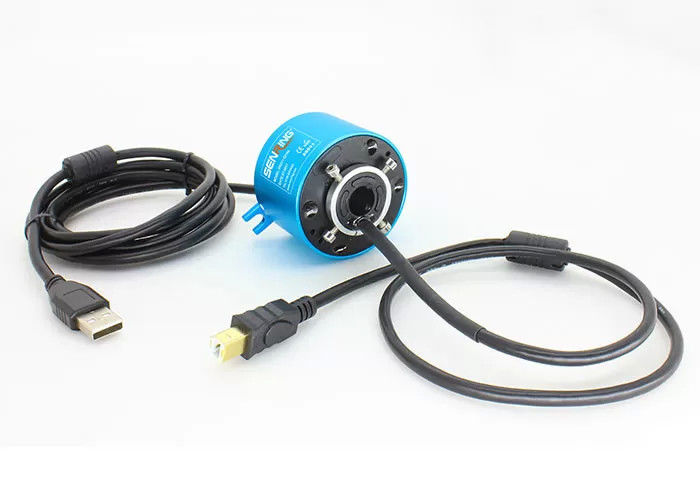

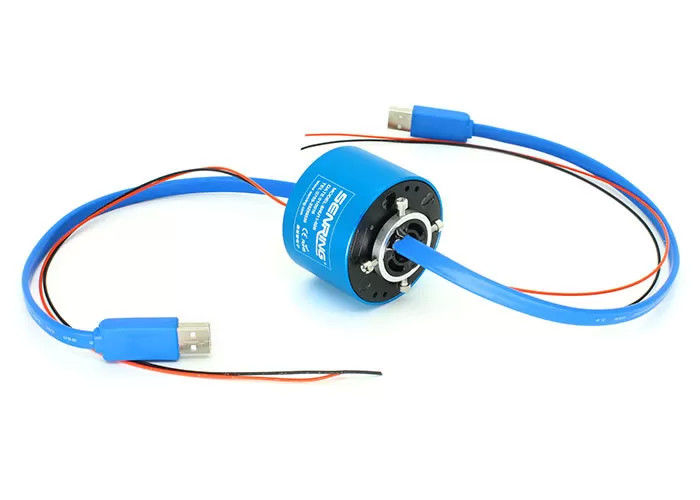

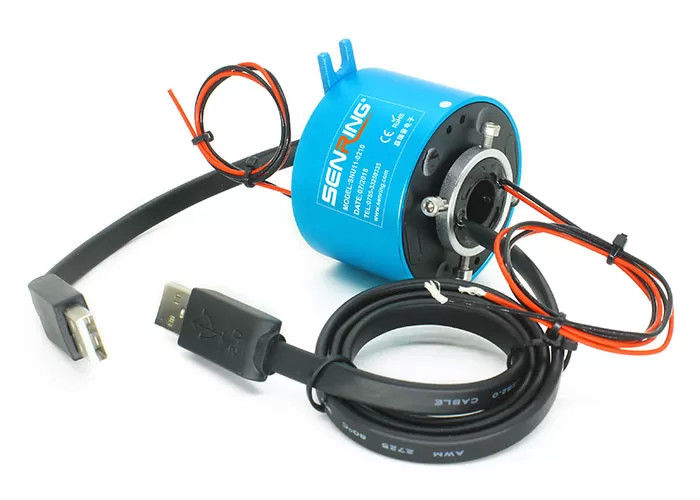

Électricité industrielle de l'électricité anneau de glissement séparé de canal unique USB2.0 IEEE1394 56 mm
Description de l'anneau à glisser USB UH1256-01
La série SenRing UH1256-01 de joints rotatifs USB à canal unique, d'un diamètre intérieur de 12,7 mm et d'un diamètre extérieur de 56 mm, peut transmettre un canal de signal USB2.0 par rotation à 360 degrés,et peut mélanger 1 à 20 canaux de transmission de puissance/courant/signal, et peut transmettre de manière stable IEEE1394 et divers signaux USB. La série SNU11 anneau de glissement USB à canal unique présente des avantages tels que la transmission de signal stable, aucune perte de paquet, aucun code, petite perte de retour,L'anneau de glissement a un diamètre de trou de 12,7 mm et peut être utilisé pour des dispositifs de rotation à 360 degrés dont le diamètre de l'arbre de rotation est inférieur à 12,7 mm.La série SNU11 USB est le modèle standard de SenRingSi vous avez besoin de personnaliser des spécifications spéciales, veuillez contacter le personnel technique de SenRing.
Caractéristiques de l'anneau à glisser USB UH1256-01
1. Connecteur USB standard mâle ou femelle, peut être personnalisé;
2Transmettre de façon stable un signal USB2.0 à un canal;
3. peut être combiné pour transmettre 1 à 20 circuits de puissance/signaux;
4. taille du trou 12,7 mm, OD 56 mm;
5. peut être combiné pour transmettre de l'énergie et divers signaux d'IEEE1394, Ethernet, USB2.0,etc.
6. peut être combiné pour fonctionner avec des liaisons rotatives hydrauliques/pneumiques;
Applications du produit
1. Équipement d'automatisation
2Simulateur de mouvement.
3. Moniteur de sécurité HD, application VR
Optionnel
1Numéro de circuit
2. Le signal USB
3. Taille HDM
4. Type de signal
Spécification technique de l'anneau à glisser USB UH1256-01
| câble USB | 1 canaux USB2.0 |
| BER ((taux d'erreur en bits) | 10E-11 |
| Données mécaniques | |
| spécifications | données |
| la vie professionnelle | - Je ne sais pas.Anneaux à dérapageTableau de notation |
| Vitesse de rotation | Pour les véhicules à moteur |
| Temps de travail. | -30°C à 80°C |
| humidité de travail | 0∼85% de RH |
| matériau de contact | se référer au tableau de la qualité des anneaux de glissement |
| matériau de logement | alliage d'aluminium |
| le couple | 0Circuits de 0,1 Nm+0,03 Nm/6 |
| connecteur | USB 2.0 mâle (féminin en option) | |
| perte d'insertion | ≤ 2 dB | |
| Données électriques | ||
| spécifications | données | |
| puissance | le signal | |
| plage de tension | Pour les appareils à courant alternatif: | Pour les appareils à courant alternatif: |
| résistance à l'isolation | Pour les appareils de commande électrique | Pour les appareils de commande électrique |
| spécifications du fil de plomb. | AWG17# Teflon plaqué argenté | AWG22# Teflon plaqué argenté |
| longueur du fil de plomb | Standard 300 mm (peut être personnalisé) | |
| Résistance diélectrique | Pour les appareils à commande numérique: | |
| Bruit électrique | Pour les appareils électroniques | |
| Certificat CE | - Oui, oui. | |
| le matériel | Certificat RoHS | |
Nom de la partie
Le dessin de l'anneau USB UH1256-01
Liste des modèles standard
| Modèle | les circuits de puissance/signaux n°. | Pas de câble USB. | |||
| signal ((2A) | puissance ((5A) | Puissance électrique ((10A) | Une clé USB2.0 | Une clé USB 3.0 | |
| Pour les appareils de traitement de l'air | 2 | 0 | 0 | 1 | 38 |
| Pour l'utilisation dans les machines à coudre | 0 | 2 | 0 | 1 | 38 |
| Pour l'utilisation dans les appareils électroménagers | 8 | 0 | 0 | 1 | 55 |
| Pour l'utilisation dans les machines à coudre | 0 | 8 | 0 | 1 | 55 |
| Pour les appareils de traitement de l'air | 6 | 2 | 0 | 1 | 55 |
| Pour les appareils à commande numérique | 4 | 4 | 0 | 1 | 55 |
| Pour les appareils de traitement de l'air | 14 | 0 | 0 | 1 | 71.5 |
| Pour l'utilisation dans les machines à coudre | 0 | 14 | 0 | 1 | 71.5 |
| Pour les appareils de traitement de l'air | 10 | 4 | 0 | 1 | 71.5 |
| Pour les appareils de traitement des eaux usées | 6 | 8 | 0 | 1 | 71.5 |
| Pour les appareils à commande numérique | 20 | 0 | 0 | 1 | 88.5 |
*Remarque: les circuits peuvent être combinés en parallèle pour un courant plus important, N circuits de 10A pour obtenir N*10A, tels que 2 circuits de 10A en parallèle pour une utilisation de 20A.S'il vous plaît contacter le vendeur SenRing si vous voulez personnaliser USB et circuit d'alimentation / signal nonou mélanger un autre signal.
Tableau de qualité UH1256-01 pour les anneaux de glissement USB
| Gcode rade | Vitesse de rotation maximale | la vie professionnelle | matériau de contact |
| C: norme | Pour les véhicules à moteur | 20 millions | métal précieux |
| D: secteur industriel | 800 tours par minute | 60 millions |
d'or-or
|
