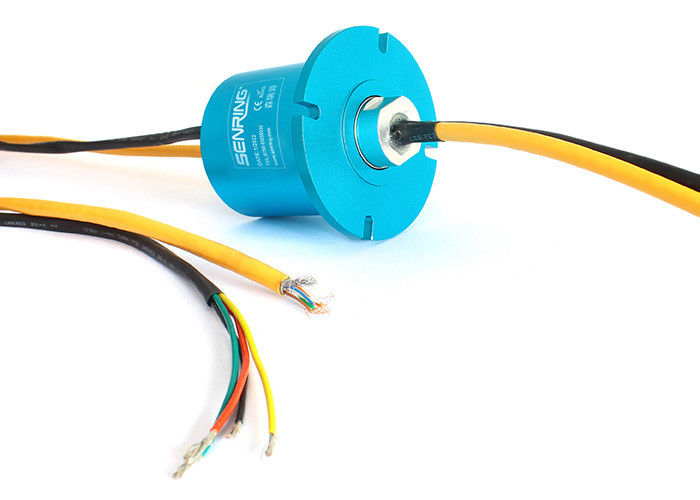

Glissement Ring Customized Waterproof Slip Ring avec 12 fils chaque 2A d'OD 56mm

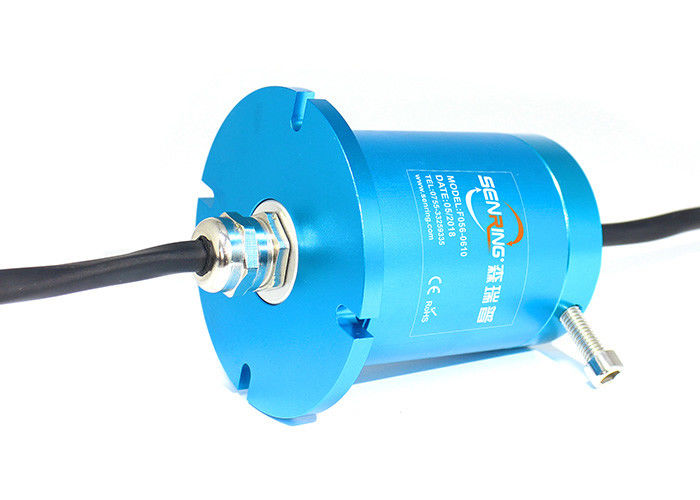

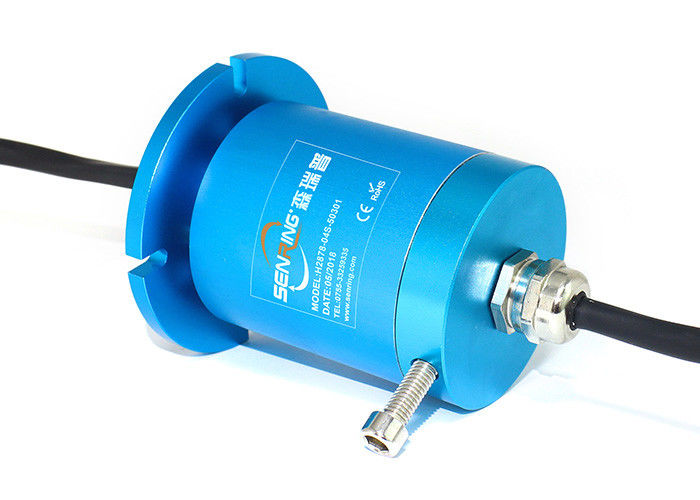

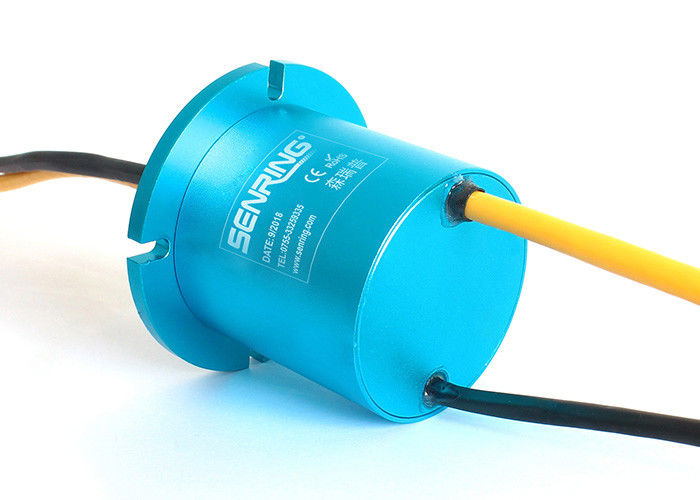

Description de la bague F056 collectrice imperméable
La série de SenRing F056 antipoussière et la bague collectrice conductrice imperméable, également connue sous le nom de collecteur imperméable et antipoussière de bague collectrice, a un niveau de protection d'IP65 (inférieur à F028 et à F038), et peut être employée dans l'équipement tel que les machines de conditionnement de boisson et les machines de bière qui exigent la bague collectrice imperméabilisant, mais n'exige pas de la bague collectrice d'être immergée dans l'eau. Si vous devez employer la bague collectrice dans l'eau ou le liquide, contactez svp le personnel technique de SenRing pour augmenter le niveau de protection.
Caractéristiques de la bague F056 collectrice imperméable
1. catégorie d'IP : IP65, personnalisation IP68 disponible.
2. OD : 56mm, gammes de longueur de 113~116mm ;
3. Puissance/signal de circuits@2A~50A de soutien 2~56 ;
4. Logement anti-corrosif, d'acide et d'alcali de résistance d'acier inoxydable s'assurer le travail stablement dans toutes sortes de mauvais environnement ;
Spécification technique de la bague F056 collectrice imperméable
| Données mécaniques | |
| Spéc. | données |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -40℃∼85℃ |
| Catégorie d'IP | IP65, IP68 facultatif |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium ou acier inoxydable |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Matériel | RoHS conforme |
| Données électriques | ||
| Spéc. | données | |
| gamme de tension | 0∼240VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG28# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Certificat de la CE | oui | |

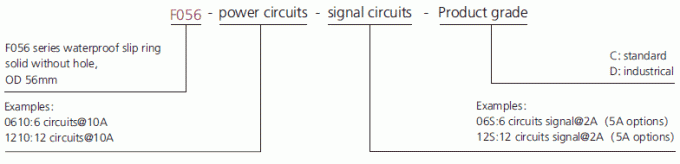

Description de numéro de la pièce

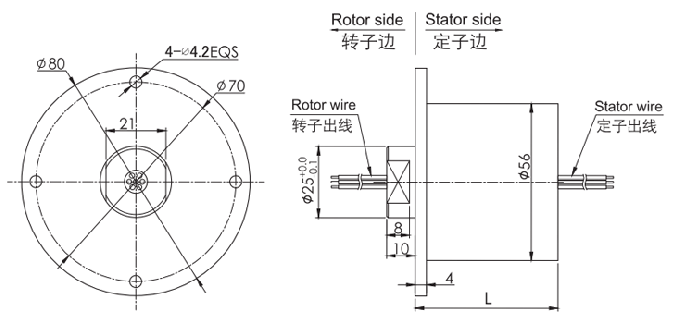

Dessin de la bague F056 collectrice imperméable
Liste modèle standard
| Modèle | Circuit/signal non. | Longueur L (millimètres) | |
| signal/5A | 10A | ||
| F056-0210 | 0 | 2 | 57 |
| F056-02S | 2 | 0 | 57 |
| F056-0310 | 0 | 3 | 60 |
| F056-03S | 3 | 0 | 60 |
| F056-0410 | 0 | 4 | 62,5 |
| F056-04S | 4 | 0 | 62,5 |
| F056-0210-02S | 2 | 2 | 62,5 |
| F056-0610 | 0 | 6 | 68 |
| F056-06S | 6 | 0 | 68 |
| F056-0210-04S | 4 | 2 | 68 |
| F056-0810 | 0 | 8 | 73,5 |
| F056-08S | 8 | 0 | 73,5 |
| F056-0410-4S | 4 | 4 | 73,5 |
| F056-1010 | 0 | 10 | 79,5 |
| F056-0610-4S | 4 | 6 | 79,5 |
| F056-1210 | 0 | 12 | 85 |
| F056-12S | 12 | 0 | 85 |
| F056-0610-6S | 6 | 6 | 85 |
| F056-1810 | 0 | 18 | 101,5 |
| F056-18S | 18 | 0 | 101,5 |
| F056-0610-12S | 12 | 6 | 101,5 |
| F056-1010-08S | 8 | 10 | 101,5 |
| F056-2410 | 0 | 24 | 118,5 |
| F056-0610-18S | 18 | 6 | 118,5 |
| F056-1210-12S | 12 | 12 | 118,5 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez le no. de canal d'Ethernet, de puissance et de signal ou mélangez aux besoins du client l'autre signal de la bague collectrice, contact de pls le vendeur de SENRING.
F056 glissement imperméable Ring Grade Table
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : (norme) | 100RPM | 10 millions | métal précieux |
| D : (industrical) | 200RPM | 30 millions |
or-or
|
