Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
F086
Contactez-nous

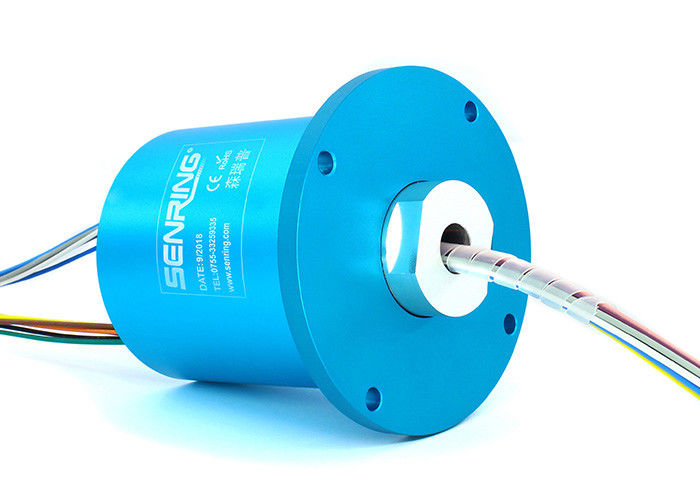

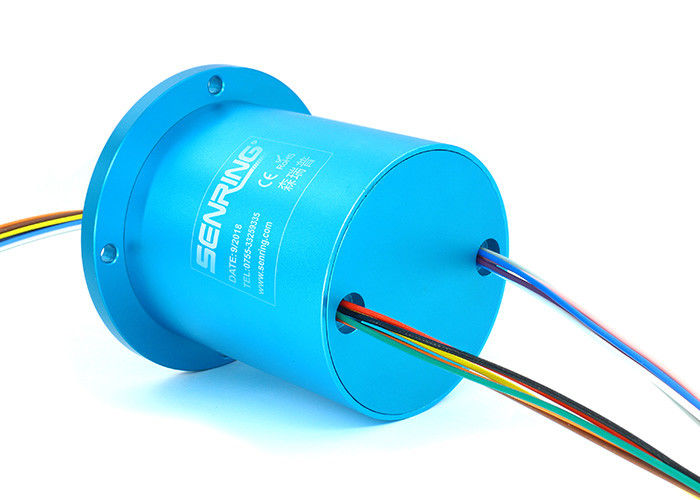

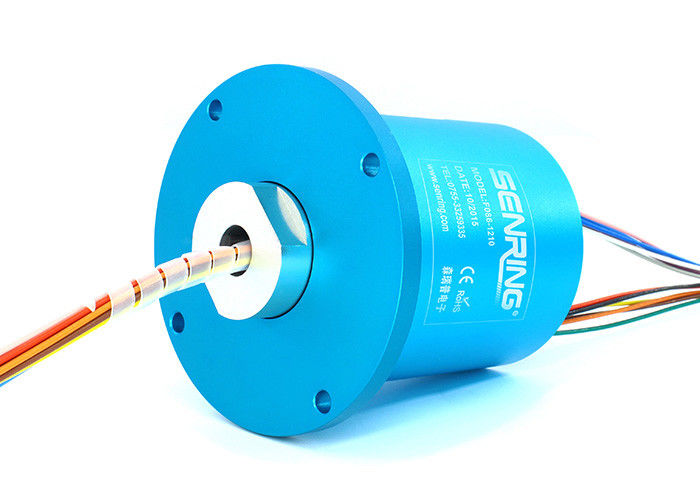

Glissement imperméable Ring Solid OD 86mm de la CE IP65 pour la machine de conditionnement
Description de la bague F086 collectrice imperméable
La série de SenRing F086 antipoussière et la bague collectrice conductrice imperméable, également connue sous le nom de collecteur imperméable et antipoussière de bague collectrice, a un niveau de protection d'IP65 (inférieur à F028 et à F038), et peut être employée dans l'équipement tel que les machines de conditionnement de boisson et les machines de bière qui exigent la bague collectrice imperméabilisant, mais n'exige pas de la bague collectrice d'être immergée dans l'eau. Si vous devez employer la bague collectrice dans l'eau ou le liquide, contactez svp le personnel technique de SenRing pour augmenter le niveau de protection.
Caractéristiques de la bague F086 collectrice imperméable
1. Le niveau imperméable est IP65 (IP68 peut être adapté aux besoins du client) ;
2. La bague collectrice a un diamètre extérieur de 86mm, et une longueur de 62~246mm ;
3. Il soutient 2~48 canaux de 5A~10A actuel/signal ;
4. Le logement est fait de matériel d'acier inoxydable, qui est anticorrosion, acide et l'alcali résistant, et peut travailler stablement dans divers environnements durs ;
5. La conception intégrée de structure le rend facile à installer.
Bague collectrice imperméable
1. Conçu pour l'installation d'axe/bride d'extrémité, style inclus, imperméable
2. Technologie de brosse de fibre d'utilisations qui offre plusieurs avantages par rapport aux contacts conventionnels de bague collectrice comprenant les points multiples de contact par paquet de brosse
3. Standard, disponible immédiatement
4. Brosse anneau et d'alliage d'or plaqués par or
5. Puissance de soutien, transmission de signaux
6. La combinaison d'anneaux est disponible
Spécification technique de la bague F086 collectrice imperméable
| Données mécaniques | |
| Spéc. | données |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -40℃∼85℃ |
| Catégorie d'IP | IP65, IP68 facultatif |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium ou acier inoxydable |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Matériel | RoHS conforme |
| Données électriques | ||
| Spéc. | données | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Certificat de la CE | oui | |

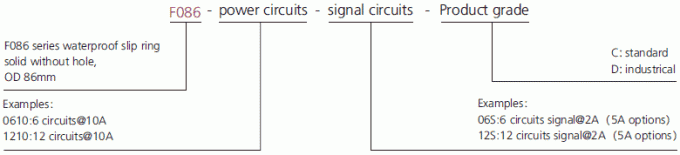

Description de numéro de la pièce

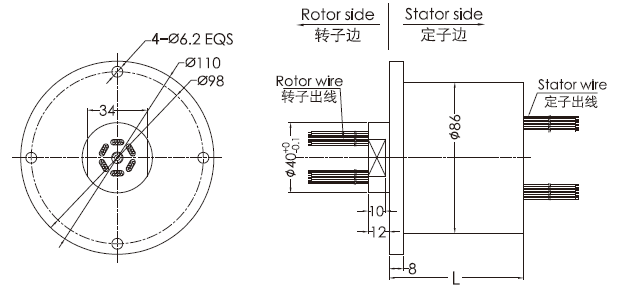

Dessin de la bague F086 collectrice imperméable
Liste modèle standard
| Modèle | Circuit/signal non. | Longueur L (millimètres) | |
| signal/5A | 10A | ||
| F086-0210 | 0 | 2 | 62 |
| F086-02S | 2 | 0 | 62 |
| F086-0310 | 0 | 3 | 66 |
| F086-03S | 3 | 0 | 66 |
| F086-0410 | 0 | 4 | 70 |
| F086-04S | 4 | 0 | 70 |
| F086-0210-02S | 2 | 2 | 70 |
| F086-0610 | 0 | 6 | 78 |
| F086-06S | 6 | 0 | 78 |
| F086-0210-04S | 4 | 2 | 78 |
| F086-0410-02S | 2 | 4 | 78 |
| F086-1210 | 0 | 12 | 102 |
| F086-12S | 12 | 0 | 102 |
| F086-0610-06S | 6 | 6 | 102 |
| F086-1810 | 0 | 18 | 126 |
| F086-18S | 18 | 0 | 126 |
| F086-0610-12S | 12 | 6 | 126 |
| F086-1210-06S | 6 | 12 | 126 |
| F086-2410 | 0 | 24 | 150 |
| F086-24S | 24 | 0 | 150 |
| F086-1210-12S | 12 | 12 | 150 |
| F086-0610-18S | 18 | 6 | 150 |
| F086-3010 | 0 | 30 | 174 |
| F086-30S | 30 | 0 | 174 |
| F086-1810-12S | 12 | 18 | 174 |
| F086-1210-18S | 18 | 12 | 174 |
| F086-0610-24S | 24 | 6 | 174 |
| F086-3610 | 0 | 36 | 198 |
| F086-36S | 36 | 0 | 198 |
| F086-2410-12S | 12 | 24 | 198 |
| F086-1210-24S | 24 | 12 | 198 |
| F086-48S | 48 | 0 | 246 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez le no. de canal d'Ethernet, de puissance et de signal ou mélangez aux besoins du client l'autre signal de la bague collectrice, contact de pls le vendeur de SENRING.
F086 glissement imperméable Ring Grade Table
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : (norme) | 100RPM | 10 millions | métal précieux |
| D : (industrical) | 200RPM | 30 millions |
or-or
|
