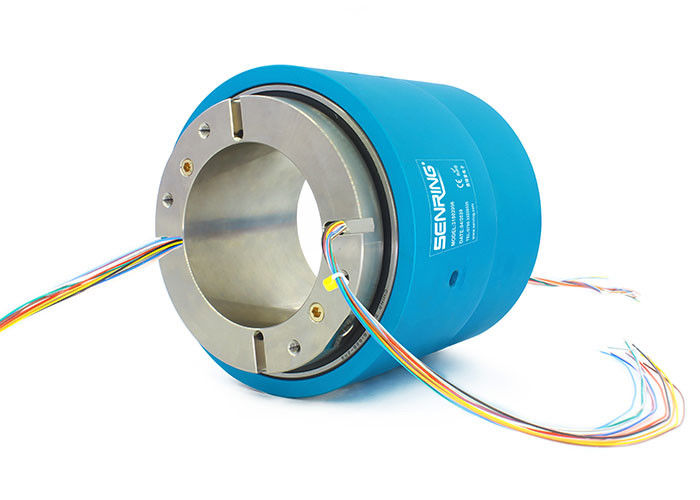

Description de la bague collectrice de l'axe 31002006 creux
Des syndicats rotatoires d'axe de cavité de passage de SENRING deux que 31002006 séries sont 2 dans 2 l'union rotatoire ennuyée creuse, la taille creuse standard 100mm, l'autre taille creuse d'axe d'axe peuvent être adaptés aux besoins du client, peuvent être installés avec le bras mécanique pour tourner ensemble.
Caractéristiques de la bague collectrice de l'axe 31002006 creux
1. Peut être installé avec le bras mécanique pour tourner ensemble ;
2. L'appui transmettent la puissance et les signaux mélangés, tels qu'USB, HDMI, Ethernet de 1000M, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles… etc. d'autobus ;
3. 360° transmettent l'air comprimé, la vapeur, le vide, la pression négative, la pression positive… etc. ;
4. Max. Pressure : 1Mpa (vide : -100kPa, à haute pression peut être adapté aux besoins du client) ;
5. » Port appui 2 G1/8 pour des tuyaux de 6~8mm ;
6. Taille creuse standard 100mm d'axe.
Description de numéro de la pièce
Dessin
Liste modèle standard
| Modèle | Passages | Taille gauche | Taille de tuyau |
| 31002006 | 2 passages | G1/8 » | 6∼8mm |
Dessin
Liste modèle standard
| Numéro de la pièce. | Passages | Taille gauche | Taille de tuyau | Circuits de puissance (10A) | Circuits de signal (5A) | Longueur L (millimètres) |
| 31002006-0605 | 2 passages | G1/8 » | 6∼8mm | 0 | 6 | 64 |
| 31002006-0610 | 2 passages | G1/8 » | 6∼8mm | 6 | 0 | 64 |
| 31002006-1205 | 2 passages | G1/8 » | 6∼8mm | 0 | 12 | 88 |
| 31002006-1210 | 2 passages | G1/8 » | 6∼8mm | 12 | 0 | 88 |
| 31002006-1805 | 2 passages | G1/8 » | 6∼8mm | 0 | 18 | 112 |
| 31002006-1810 | 2 passages | G1/8 » | 6∼8mm | 18 | 0 | 112 |
| 31002006-2405 | 2 passages | G1/8 » | 6∼8mm | 0 | 24 | 136 |
| 31002006-2410 | 2 passages | G1/8 » | 6∼8mm | 24 | 0 | 136 |
Spécification technique de la bague collectrice de 31002006 séries
| Passages (gaz) | 2 passages |
| Taille de tuyau | tuyau de 6~8mm, G1/8 » ; Port |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
