Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3502006
Contactez-nous

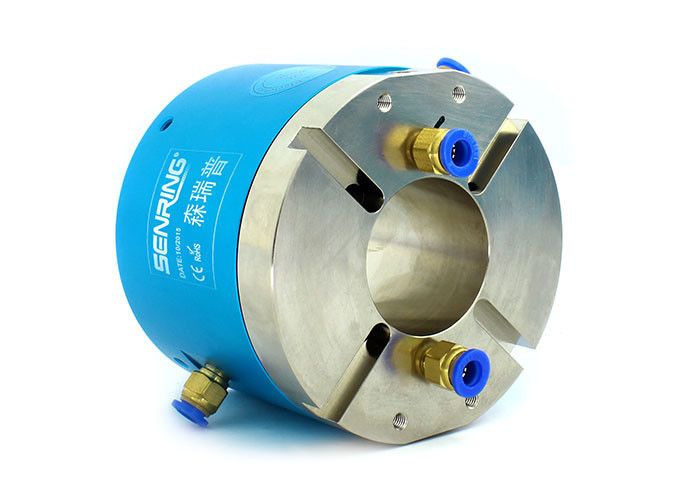

L'union rotatoire électrique 360° de la cavité 50mm transmettent la vapeur comprimée/vide
Description de la bague collectrice de l'axe 3502006 creux
Le joint tournant pneumatique de la cavité 50mm est utilisé généralement dans les applications où un joint tournant compact et léger est exigé. Il convient pour l'usage dans de petits circuits pneumatiques ou hydrauliques où l'espace est limité, comme en la robotique, équipement d'automation, et des dispositifs médicaux.
En choisissant un joint tournant pneumatique de la cavité 50mm, il est important de considérer des facteurs tels que la pression et débit, taille et poids, cachetage, matériel, vitesse de rotation, et température. Ces facteurs s'assureront que le joint tournant est compatible avec l'application spécifique et peuvent fonctionner de manière efficiente et efficace.
Des syndicats rotatoires d'axe de cavité de passage de SENRING 2 que 3502006 séries sont 2 dans 2 l'union rotatoire ennuyée creuse, la taille creuse standard 50mm, d'autres tailles creuses d'axe d'axe peuvent être adaptés aux besoins du client.
Spécification technique de la bague collectrice de l'axe 3502006 creux
| Passages (gaz) | 2 passages |
| Taille de tuyau | tuyau de 6~8mm, G1/8 » ; Port |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
Caractéristiques de la bague collectrice de l'axe 3502006 creux
Le joint tournant peut être installé avec un bras mécanique pour tourner ensemble. Il soutient la transmission de la puissance et des signaux mélangés, tels qu'USB, HDMI, 1000M Ethernet, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles d'autobus, et ainsi de suite. Il peut transmettre l'air comprimé, la vapeur, le vide, la pression négative, la pression positive, et d'autres médias dans 360 degrés. La pression maximum est 1Mpa (vide : -100kPa, à haute pression peut être adapté aux besoins du client). Il soutient les » ports deux G1/8 pour des tuyaux de 6~8mm. La taille creuse standard d'axe est 50mm.

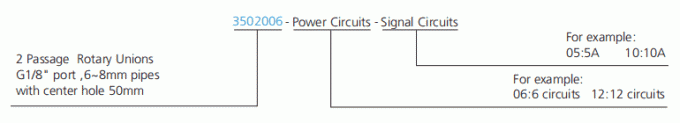

Description de numéro de la pièce

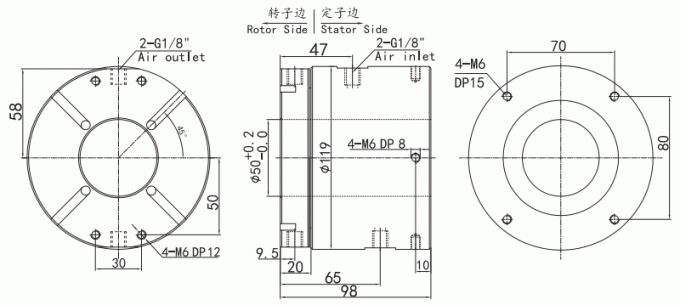

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3502006 | 2 passages | G1/8 » | 6∼8mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Circuits de puissance (10A) | Circuits de signal (5A) | Longueur L (millimètres) |
| 3502006-1205 | 2 passages | G1/8 » | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 passages | G1/8 » | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 passages | G1/8 » | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 passages | G1/8 » | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 passages | G1/8 » | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 passages | G1/8 » | 6∼8mm | 24 | 0 | 124 |
Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
