Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3402004
Contactez-nous

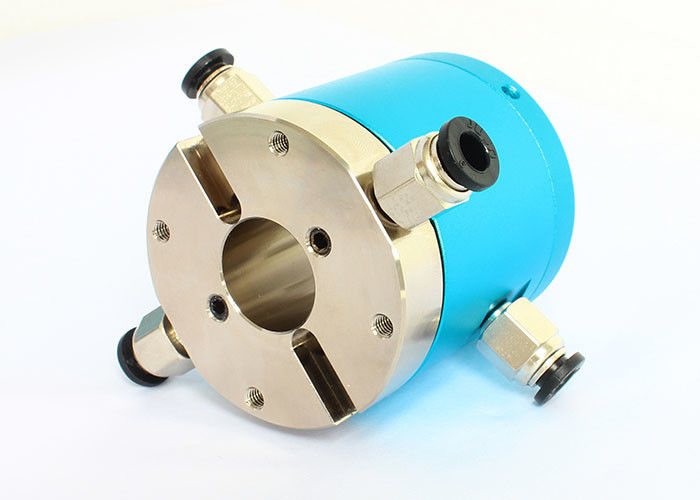

Deux union rotatoire électrique de taille creuse d'axe du passage 20mm de gaz
Description de la bague collectrice de l'axe 3402004 creux
Le Senring joint tournant pneumatique de 3402004 séries est un joint tournant de double passage capable de la rotation de 360 degrés et de la transmission de 2 passages d'air comprimé, de vapeur, de vide, et d'autres médias de gaz. Ce joint tournant soutient des tuyaux d'air de 4mm et de 6mm pour la transmission de gaz. En outre, il soutient la transmission mélangée de divers courants s'étendant de 2A à 800A, tout en également ayant les avantages du couple de petite taille, léger, bas, et de la capacité de transmettre les passages multiples de gaz sans interférence.
Ce joint tournant convient à beaucoup d'applications industrielles, telles que la robotique, l'équipement d'automation, et les dispositifs médicaux. Sa double conception de passage lui permet de transmettre des médias multiples de gaz simultanément, améliorant de ce fait la flexibilité de système et l'efficacité. En plus, sa petite taille et conception légère faire l'installation et entretien plus facile.
Spécification technique de la bague collectrice de l'axe 3402004 creux
| Passages (gaz) | 2 passages |
| Taille de tuyau | tuyau de 4~6mm, M5quot ; Port |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
Caractéristiques de la bague collectrice de l'axe 3402004 creux
1. Il peut être installé avec un bras mécanique pour tourner ensemble.
2. Il soutient la transmission de la puissance et des signaux mélangés, tels qu'USB, HDMI, 1000M Ethernet, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles d'autobus, et ainsi de suite.
3. Il peut transmettre l'air comprimé, la vapeur, le vide, la pression négative, la pression positive, et d'autres médias dans 360 degrés.
4. La pression maximum est 1Mpa (vide : -100kPa, à haute pression peut être adapté aux besoins du client).
5. Il soutient deux ports M5 pour des tuyaux de 4~6mm.
6. La taille creuse standard d'axe est 20mm.
Le Senring joint tournant pneumatique de 3402004 séries est une option souple et fiable pour les applications industrielles qui exigent la transmission des médias de gaz et de divers courants. Sa double conception de passage, éventail de transmission de médias, et soutien de la transmission mélangée des courants fournissent la flexibilité dans la conception de système. En plus, sa petite taille et poids léger le rendent facile à installer et maintenir.
Description de numéro de la pièce
Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3402004 | 2 passages | M5 | 4∼6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Puissance/signal (5A/10A) | Longueur L (millimètres) |
| 3402004-0605 | 2 passages | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 passages | M5 | 4∼6mm | 12 | 52,5 |
