4 dans 4 l'union rotatoire électrique ennuyée creuse des syndicats 4 de gaz du passage 20mm de taille creuse rotatoire d'axe

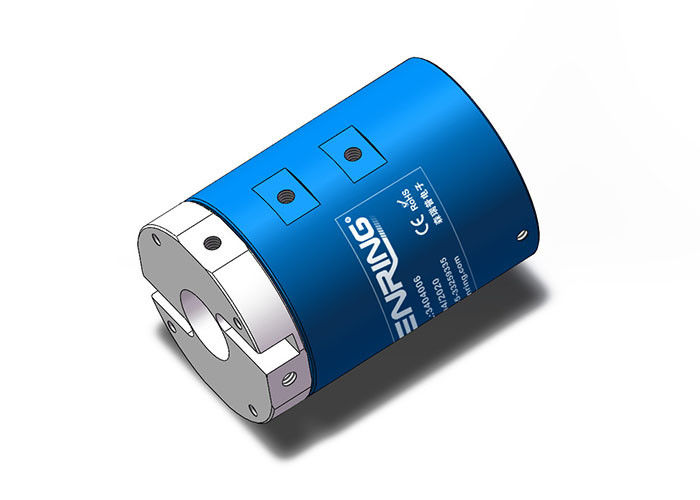

Description de l'union 3404004 rotatoire électrique
Les syndicats rotatoires d'axe de cavité de passage de SENRING 4 3404004 séries est des 4 dans l'union 4 rotatoire ennuyée par cavité avec une taille creuse standard d'axe de 20mm. D'autres tailles creuses d'axe peuvent être adaptées aux besoins du client selon des conditions.
L'union rotatoire électrique a un large éventail d'applications dans des machines et l'équipement qui exigent la transmission de puissance et de signal par les éléments mobiles. Elle fournit un fiable et la solution efficace qui peut aider les machines et l'équipement réalisent la rotation libre et effectuent des tâches tout en maintenant l'intégrité et la fiabilité des fils.
Spécification technique de l'union 3404004 rotatoire électrique
| Passages (gaz) | 4 passages |
| Taille de tuyau | tuyau de 4~6mm, M5quot ; Port |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
Caractéristiques de l'union 3404004 rotatoire électrique
1. Il peut être installé avec un bras mécanique pour tourner ensemble.
2. Il soutient la transmission de la puissance et des signaux mélangés, tels qu'USB, HDMI, 1000M Ethernet, VGA, DVI, rf coaxial (à haute fréquence), signal de moteur servo, bagues coulissantes industrielles d'autobus, et ainsi de suite.
3. Il peut transmettre l'air comprimé, la vapeur, le vide, la pression négative, la pression positive, et d'autres médias dans 360 degrés.
4. La pression maximum est 1Mpa (vide : -100kPa, à haute pression peut être adapté aux besoins du client).
5. Il soutient quatre ports M5 pour des tuyaux de 4~6mm.
6. La taille creuse standard d'axe est 20mm.
Une union rotatoire électrique est typiquement employée dans les machines et l'équipement qui exigent la transmission de la puissance, des signaux, ou des données par les éléments mobiles. Ils sont un type de connecteur rotatoire qui permet la puissance et signale pour être transmis par les pièces en rotation sans nécessité de s'inquiéter sur les fils embrouillés ou cassés.

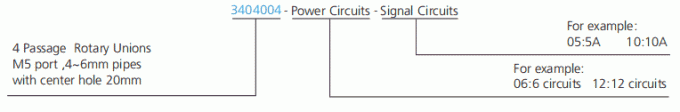

Description de numéro de la pièce

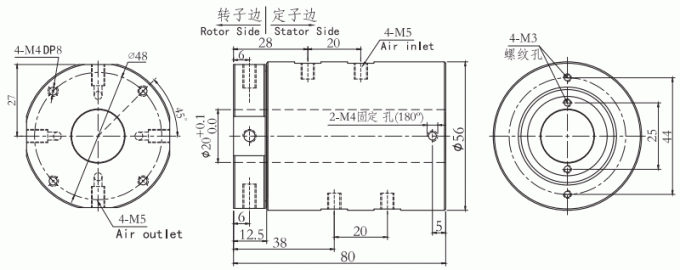

Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3404004 | 4 passages | M5 | 4∼6mm |
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau | Puissance/signal (5A/10A) | Longueur L (millimètres) |
| 3404004-0605 | 4 passages | M5 | 4∼6mm | 6 | 34,5 |
| 3404004-1205 | 4 passages | M5 | 4∼6mm | 12 | 57,5 |
FAQ :
1. Quelle est une bague collectrice ?
Une bague collectrice est un dispositif électromécanique qui permet la transmission de la puissance et des signaux électriques d'un stationnaire à une structure tournante. Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation tout en transmettant la puissance ou les signaux. Elle peut améliorer la représentation mécanique, simplifier l'exploitation du système et éliminer les fils dommage-enclins balançant des joints mobiles.
2. Est-vous une usine ou une société commerciale ?
: Nous sommes une usine professionnelle avec l'équipe de haut niveau de R&D.
