Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
3304006
Contactez-nous
L'union rotatoire électrique peut tourner 360 degrés pour transmettre l'air comprimé 4 indépendant et le vide

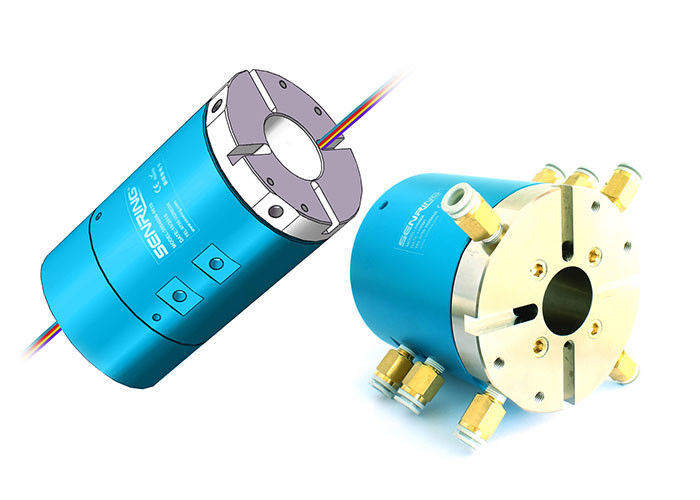

Description de la bague collectrice de l'axe 3304006 creux
Le joint tournant pneumatique de 3304006 séries est une bague collectrice gaz-électrique ennuyée 30mm creuse de double-passage qui peut tourner 360 degrés et transmettre quatre médias indépendants de gaz, tels que l'air comprimé, vide, et tout autre milieu de gaz. Il soutient les tuyaux de gaz multiples avec des diamètres de 4mm, de 6mm, et de 8mm. La bague collectrice électrique-pneumatique rotatoire de 3304006 séries transmet non seulement des médias de gaz mais soutient également la transmission mélangée de puissance et de signal.
Caractéristiques de la bague collectrice de l'axe 3304006 creux
1. Le joint tournant est disponible dans le gaz pur et les configurations gaz-électriques de bague collectrice.
2. Pour la configuration gaz-électrique de bague collectrice, il peut soutenir la transmission mélangée de puissance et de signal, y compris des lignes électriques, des lignes, l'Ethernet, des lignes de contrôle, des vannes électromagnétiques, et des lignes de détection, notamment.
3. Le centre de la bague collectrice gaz-électrique a un passage de 30 trous, lui permettant de passer par l'axe de rotation.
4. Le joint tournant peut transmettre de divers médias, y compris l'air comprimé, l'azote, les mélanges chimiques, l'eau de refroidissement, et d'autres gaz semblables.
Joint tournant :
1. Bague collectrice de gaz pur : La configuration pure de bague collectrice de gaz est conçue pour les applications qui exigent seulement la transmission des médias de gaz. C'est une solution simple et rentable pour de telles applications.
2. bague collectrice Gaz-électrique : La configuration gaz-électrique de bague collectrice est conçue pour les applications qui exigent la transmission des médias de gaz et de la puissance/lignes. C'est une solution souple qui tient compte d'une plus grande flexibilité dans la conception et l'intégration de système.
3. Taille de passage : Le centre du joint tournant a un passage de 30 trous, qui tient compte de la transmission de divers médias de gaz et puissance/lignes. La configuration précise du passage peut être adaptée aux besoins du client pour répondre à des exigences spécifiques d'application.
4. Transmission de médias de gaz : Le joint tournant est capable de transmettre de divers médias de gaz, y compris l'air comprimé, l'azote, les mélanges chimiques, l'eau de refroidissement, et d'autres gaz semblables. Ceci le rend approprié à un large éventail d'applications industrielles.
5. Transmission mélangée de puissance et de signal : Dans la configuration gaz-électrique de bague collectrice, le joint tournant peut soutenir la transmission mélangée de puissance et de signal, y compris des lignes électriques, des lignes, l'Ethernet, des lignes de contrôle, des vannes électromagnétiques, et des lignes de détection, notamment. Ceci fournit une plus grande flexibilité dans la conception et l'intégration de système.
6. Frais d'entretien : Le joint tournant exige typiquement l'entretien minimal, tel que le nettoyage et l'inspection périodiques des joints et des incidences. Ceci le rend facile à intégrer dans des systèmes actuels et réduit des coûts de maintenance globaux.
Spécification technique de la bague collectrice de l'axe 3304006 creux
| Passages (gaz) | 4 passages |
| Taille de tuyau | tuyau de 6~8mm, " port G1/8 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 20millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Pression de fonctionnement maximale | Pression positive 1Mpa, vide -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 250mm (peut être adapté aux besoins du client) |
|
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |
Description de numéro de la pièce
Dessin
Liste modèle standard
| Modèle | Passages (gaz) | Taille gauche | Taille de tuyau |
| 3304006 | 4 passages | G1/8 » | 6~8mm |
