12000RPM glissement à grande vitesse Ring With Integrated Structure, poids léger, catégorie élevée d'IP
Description de la bague G000 collectrice à grande vitesse
Les bagues coulissantes ultra-rapides sont utilisées généralement dans un grand choix d'applications industrielles, incluant dans la robotique, les turbines de vent, le matériel médical, et les systèmes aérospatiaux. Elles fournissent une solution fiable et efficace pour des données et la puissance de transmission dans l'équipement tournant ultra-rapide.
Bague collectrice à grande vitesse de série de SENRING G000, vitesse maximum 12000RPM, qui est le modèle tournant le plus élevé de bague collectrice de vitesse quand 360° tournant parmi les bagues coulissantes à grande vitesse de série. Avec la structure intégrée, poids léger, catégorie élevée d'IP.
Caractéristiques de la bague G000 collectrice à grande vitesse
Le joint tournant que vous vous référez a une vitesse maximale de 12 000 t/mn et est conçu pour transmettre 2-16 canaux des signaux 0.1-1A sûrement. Le joint a un trou solide, avec un diamètre extérieur de rotor de 41.2mm et un diamètre extérieur de redresseur de 31mm, suivant les indications du dessin.
Ce joint tournant est fait d'alliages et matériaux composites à hautes températures, éliminant le besoin de refroidissement. Il a une conception intégrée de structure qui le rend facile à installer et fournit la concentricité élevée.
Ce joint tournant est typiquement employé dans les applications telles que l'essai de vitesse de moteur d'avions, le moitié-axe des véhicules à moteur et les systèmes d'essai de couple d'axe de transmission.
| Données mécaniques | |
| Spéc. | données |
| Vitesse tournante | 12000RPM |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | 0~85%RH |
| matériel de contact | Les bagues coulissantes de SENRING évaluent le Tableau |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Données électriques | |
| Spéc. | données |
| gamme de tension | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC |
| fil de connexion Spec. | terminal |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
| Résistance diélectrique | 800VAC@50Hz, 60s |
| Bruit électrique | < 0=""> |
| certificat | RoHS, CE |
| Catégorie d'IP | IP51 |

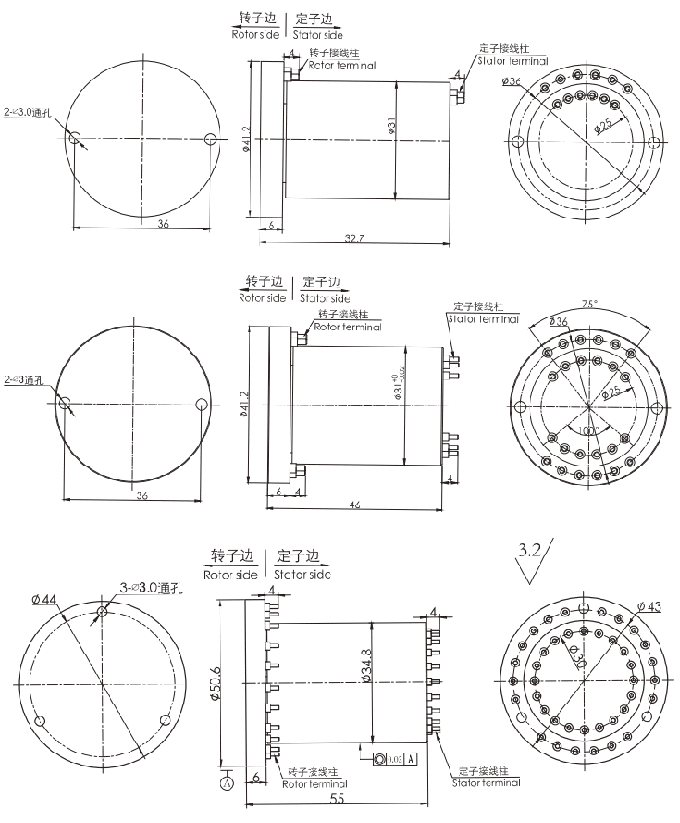

Dessin de la bague G000 collectrice à grande vitesse
Les joints tournants ultra-rapides sont les solutions fiables et efficaces pour les signaux et la puissance de transmission dans l'équipement tournant ultra-rapide. Sa capacité ultra-rapide, capacité de transmission de signal, conception solide de trou, matériaux, conception intégrée de structure, et applications typiques lui font un choix populaire pour un large éventail d'applications industrielles.
