Diamètre personnalisé de 30 mm à travers la cloison à glissement à 360°
Définition de l'H3099À travers la bague de dérapage

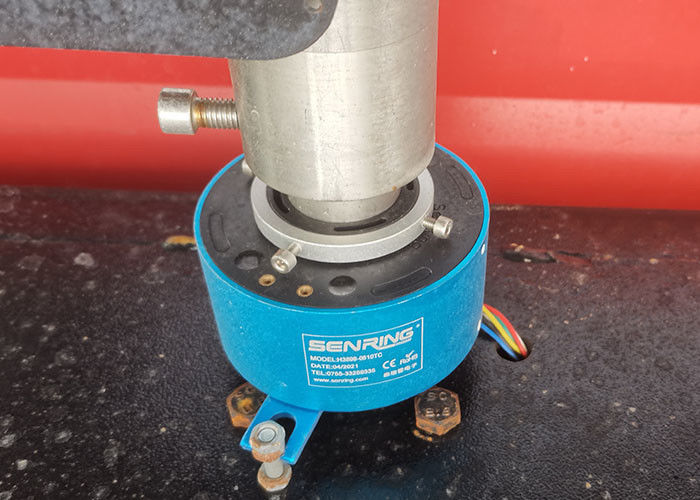

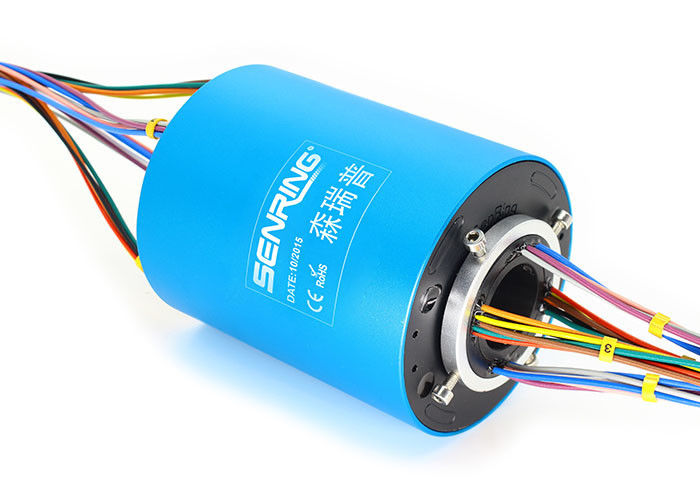

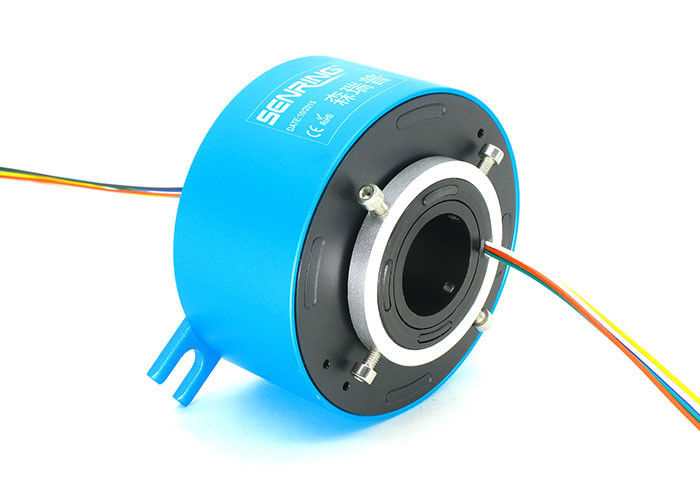

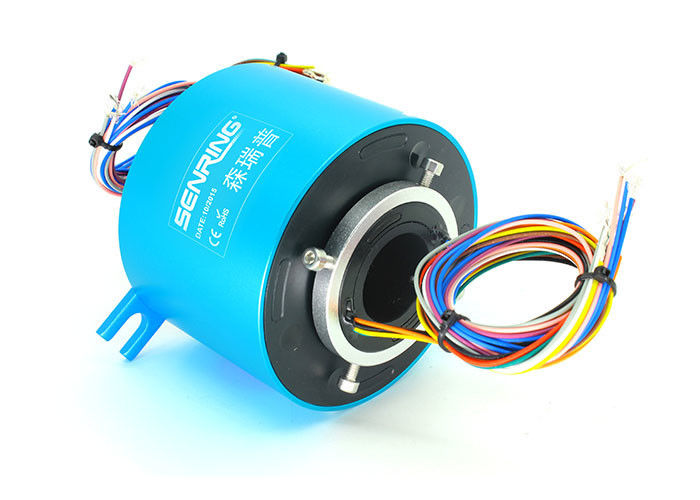

Senoirup H3099 series through-hole conductive slip ring is a precision conductive slip ring with a diameter of 30mm (suitable for any rotating device with a hole diameter <= 30mm) and an outer diameter of 99mm. Le matériau de l'enveloppe extérieure est en alliage d'aluminium. L'anneau de glissement de la série H3099 peut transmettre de manière stable un courant de 10A (multipliqué par *10A) ou un signal de 2A et peut être utilisé dans les machines d'emballage,machines à enroulement sans pilote, machines-outils automatisées, équipements d'essai, machines de revêtement, équipements de loisirs, équipements de distillation et de fractionnement en laboratoire, évaporateurs, séparateurs,machines et équipements de l'industrie de la friction, machines à vis à verrouillage automatique, robots de tapis à pistolet, robots de meulage intelligents, robots de polissage entièrement automatiques, robots d'entreposage intelligents,Systèmes de suivi des coutures de soudage par robot et autres équipements mécaniques nécessitant une conduction ou une transmission à rotation à 360°.
Caractéristiques du H3099 Ringe de dérapage à travers la perceuse
1. Prend en charge le signal de chaque canal (0 à 5 A) et le courant (10 A, optionnellement 20 A/canal);
2. Vitesse maximale: 400 tours par minute, 600 tours par minute, 1200 tours par minute selon plusieurs spécifications;
3Le modèle standard prend en charge 2 à 24 canaux (10A par canal) de courant ou 1-36 canaux (5A par canal) de signal, et peut être personnalisé pour d'autres numéros de canal;
4Le matériau de contact adopte un traitement d'or plat métal précieux + super dur, avec de petites fluctuations de résistance et une faible résistance au contact, assurant d'excellentes performances de transmission;Moins de couple, fonctionnement stable, longue durée de vie;
5- Prise en charge de la transmission mixte de signal et de puissance; conception de structure intégrée, installation facile.
Les champs d'application:
machines d'emballage, équipements de loisirs, robots de tapis à pistolets, robots d'entreposage et divers appareils tournants.
| Paramètres mécaniques | |
| La vie professionnelle | se référer au tableau de la qualité des anneaux de glissement |
| Vitesse de rotation | se référer au tableau de la qualité des anneaux de glissement |
| Temps de travail. | -30°C à 80°C |
| Humidité de travail | RH de 0 à 85% |
| Matériau de contact | se référer au tableau de la qualité des anneaux de glissement |
| Matériel de logement | alliage AL |
| Le couple | 0.05N.m+0.02N.m/6 fils |
| Grade IP | Résistance à la corrosion |
| Paramètres électriques | ||
| Des spécifications. | Le pouvoir | Signalisation |
| Plage de tension | Pour les appareils de commande électronique, la valeur de la valeur de la commande électronique doit être égale ou supérieure à: | Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure ou égale à: |
| Résistance à l'isolation | Pour les appareils de commande électrique | Pour les appareils de commande électrique |
| Spécification du fil de plomb. | AWG17# Teflon plaqué argenté | AWG22# Teflon plaqué argenté |
| longueur du fil de plomb | longueur standard 300mm ((peut être personnalisée) | |
| Résistance diélectrique | Pour les appareils de type à commande numérique | |
| Bruit électrique | Pour les appareils électroniques | |
| modèle | circuits électriques | Longueur L ((mm) | modèle | circuits électriques | Longueur L ((mm) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H3099-02S: Pour les produits chimiques | 0 | 2 | 32 | H3099-1210-12S, sous réserve de l'utilisation d'un autre produit | 12 | 12 | 120 |
| H3099-0210 Les produits de base sont les suivants: | 2 | 0 | 32 | H3099-1810-06S, sous réserve de la modification de l'annexe | 18 | 6 | 120 |
| H3099-03S: Pour les produits chimiques | 0 | 3 | 36 | H3099 à 2410 | 24 | 0 | 120 |
| H3099-0310 Les produits à base d'alcool | 3 | 0 | 36 | H3099 à H3030S | 0 | 30 | 144 |
| H3099-06S: Pour les produits chimiques | 0 | 6 | 48 | H3099-0610-24S, dans le cas des produits de base | 6 | 24 | 144 |
| H3099-0210-04S: Pour les produits de base | 2 | 4 | 48 | H3099-1210-18S, sous réserve de l'utilisation de la méthode suivante | 12 | 18 | 144 |
| H3099-0410-02S: Pour les produits de base | 4 | 2 | 48 | H3099-1810-12S, sous réserve de l'utilisation d'un autre produit | 18 | 12 | 144 |
| H3099-0610 Les produits de base sont les suivants: | 6 | 0 | 48 | H3099-2410-06S, sous réserve de l'utilisation d'un autre produit | 24 | 6 | 144 |
| H3099 à 12S | 0 | 12 | 72 | H3099 à 3010 | 30 | 0 | 144 |
| H3099-0210-10S: Pour les produits de base | 2 | 10 | 72 | H3099 à 36S | 0 | 36 | 168 |
| H3099-0310-09S, sous réserve de l'utilisation de la méthode suivante: | 3 | 9 | 72 | H3099-0610-30S, dans le cas de produits de la catégorie H309 | 6 | 30 | 168 |
| H3099-0610-06S: Les produits de base sont les suivants: | 6 | 6 | 72 | H3099-1210-24S, sous réserve de l'utilisation de la méthode suivante | 12 | 24 | 168 |
| H3099-0810-04S, sous réserve de l'utilisation de la méthode suivante: | 8 | 4 | 72 | H3099 à 3610 | 36 | 0 | 168 |
| H3099-1010-02S: Pour les produits de base | 10 | 2 | 72 | H3099 à 42S | 0 | 42 | 192 |
| H3099 à 1210 | 12 | 0 | 72 | H3099-0610-36S, sous réserve de l'utilisation d'un produit spécifique | 6 | 36 | 192 |
| H3099-18S, sous réserve de l'utilisation de la méthode suivante | 0 | 18 | 96 | H3099-1210-30S, dans le cas des produits de base | 12 | 30 | 192 |
| H3099-0210-16S, sous réserve de l'utilisation de la méthode suivante: | 2 | 16 | 96 | H3099 à 48S | 0 | 48 | 216 |
| H3099-0410-14S, sous réserve de l'utilisation d'autres produits | 4 | 14 | 96 | H3099-0610-42S, sous réserve de l'utilisation d'un autre produit | 6 | 42 | 216 |
| H3099-0610-12S, sous réserve de l'utilisation d'un autre produit | 6 | 12 | 96 | H3099-1010-38S, sous réserve de l'utilisation d'autres produits chimiques | 10 | 38 | 216 |
| H3099-0810-10S Le produit doit être présent dans un emballage de qualité supérieure | 8 | 10 | 96 | H3099-1210-36S, sous réserve de l'utilisation d'autres produits chimiques | 12 | 36 | 216 |
| H3099-1010-08S: Pour les produits de base | 10 | 8 | 96 | H3099-1810-30S, dans le cas des produits de base | 18 | 30 | 216 |
| H3099-1210-06S, dans le cas des produits de base | 12 | 6 | 96 | H3099-2410-24S, dans le cas des produits chimiques | 24 | 24 | 216 |
| H3099-1410-04S, sous réserve de la modification de l'annexe I | 14 | 4 | 96 | H3099 à 60S | 0 | 60 | 264 |
| H3099-1610-02S, sous réserve de l'utilisation d'un autre produit | 16 | 2 | 96 | H3099-0610-54S, sous réserve de l'utilisation d'autres produits chimiques | 6 | 54 | 264 |
| H3099-24-S, sous réserve de la présente directive | 0 | 24 | 120 | H3099-1010-50S, dans le cas des produits de base | 10 | 50 | 264 |
| H3099-0410-20S: Pour les produits à base d'alcool | 4 | 20 | 120 | H3099-1210-48S, sous réserve de l'utilisation d'autres produits chimiques | 12 | 48 | 264 |
| H3099-0610-08S: Pour les produits de base | 6 | 18 | 120 | H3099 à 72S | 0 | 72 | 312 |
* Remarque: les circuits peuvent être combinés en parallèle pour un courant plus important, N circuits de 10A pour obtenir N*10A, par exemple 2 circuits de 10A en parallèle pour une utilisation de 20A.peut être personnalisé sur la base de produits standardS'il vous plaît renseigner Senring pour plus de détails.
H3099 Tableau de classement
| Code du grade | Vitesse de rotation maximale | La vie professionnelle | Matériau de contact |
| C (norme) | 250 tours par minute | 20 millions de révolutions | métal précieux |
| D (Industriel) | 600 tours par minute | 80 millions de révolutions | métal précieux |
| H(Haute qualité) | RPM de roulement | 150 millions de révolutions | alliage d'or |
