Lieu d'origine:
Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
H70140
Contactez-nous

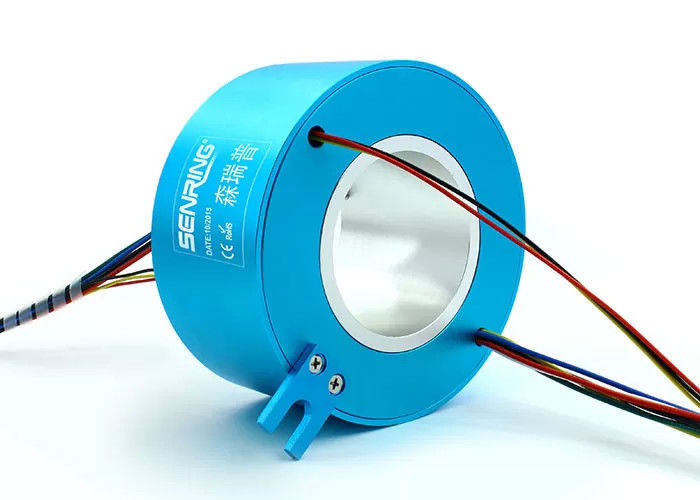

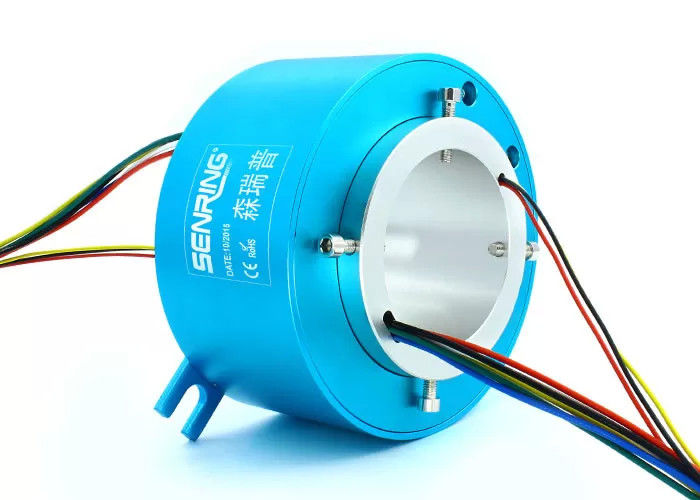

Équipement électrique Hydraulique Pneumatique à travers le trou Ringe de glissement Taille du trou: 70 mm, OD: 140 mm
Description de la substance H70140 à l'aide d'un anneau coulissant à travers le forage
La série H70140 est un anneau de glissement conducteur à ouverture standard d'une ouverture de 70 mm (adaptable à tout dispositif tournant d'un diamètre ≤ 70 mm) et d'un diamètre extérieur de 140 mm.Il peut transmettre de manière stable de 2 à 48 canaux de courant ou de signal et peut être utilisé pour tout appareil nécessitant une rotation à 360 ° pour conduire ou transmettre divers signaux.
| Paramètres mécaniques | |
| La vie professionnelle | se référer au tableau de la qualité des anneaux de glissement |
| Vitesse de rotation | se référer au tableau de la qualité des anneaux de glissement |
| Temps de travail. | -30°C à 80°C |
| Humidité de travail | RH de 0 à 85% |
| Matériau de contact | se référer au tableau de la qualité des anneaux de glissement |
| Matériel de logement | alliage AL |
| Le couple | 0.05N.m+0.02N.m/6 fils |
| Grade IP | Résistance à la corrosion |
| Paramètres électriques | ||
| Des spécifications. | Le pouvoir | Signalisation |
| Plage de tension | Pour les appareils de commande électronique, la valeur de la valeur de la commande électronique doit être égale ou supérieure à: | Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure ou égale à: |
| Résistance à l'isolation | Pour les appareils de commande électrique | Pour les appareils de commande électrique |
| Spécification du fil de plomb. | AWG17# Teflon plaqué argenté | AWG22# Teflon plaqué argenté |
| longueur du fil de plomb | longueur standard 300mm ((peut être personnalisée) | |
| Résistance diélectrique | Pour les appareils de type à commande numérique | |
| Bruit électrique | Pour les appareils électroniques | |
Caractéristiques du H310: les produits chimiquesÀ travers la bague de dérapage
1. En adoptant un contact multi-points avancé avec une brosse à cluster de métaux précieux, il assure un contact fiable avec un frottement extrêmement faible;
2Il peut transmettre de façon stable 1 à 48 canaux de courant/signaux, avec plusieurs spécifications standard et options personnalisables;
3Il peut mélanger la transmission de vidéos, de données et d'autres signaux;
4Prend en charge la transmission mixte de signaux et de puissance;
5. conception de structure intégrée, facile à installer.
| modèle | circuits électriques | Longueur L ((mm) | modèle | circuits électriques | Longueur L ((mm) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H70140-02S, sous réserve de l'utilisation de la méthode suivante | 0 | 2 | 42 | H70140-36S, dans le cas des produits chimiques | 0 | 36 | 178 |
| H70140-0210 Les produits à base d'huile | 2 | 0 | 42 | H70140 à 0610-30S | 6 | 30 | 178 |
| H70140-03S, sous réserve de l'utilisation d'un autre produit | 0 | 3 | 46 | H70140-1210-24S, sous réserve de l'utilisation d'un autre produit | 12 | 24 | 178 |
| H70140-0310 Les résultats de l'analyse | 3 | 0 | 46 | H70140 à 3610 | 36 | 0 | 178 |
| H70140-06S, dans le cas des produits chimiques | 0 | 6 | 58 | H70140 à 42S | 0 | 42 | 202 |
| H70140-0210-04S, dans le cas des produits chimiques | 2 | 4 | 58 | H70140-0610-36S, dans le cas des produits chimiques | 6 | 36 | 202 |
| H70140-0410-02S, dans le cas des produits à base d'alcool | 4 | 2 | 58 | H70140-1210-30S, dans le cas des produits à base d'alcool | 12 | 30 | 202 |
| H70140-0610 Les produits de base sont les suivants: | 6 | 0 | 58 | H70140 à 4210 | 42 | 0 | 202 |
| H70140 à 12S | 0 | 12 | 82 | H70140 à 48S | 0 | 48 | 226 |
| H70140-0210-10S, dans le cas des produits de base | 2 | 10 | 82 | H70140-0610-42S, dans le cas des produits chimiques | 6 | 42 | 226 |
| H70140-0310-09S, sous réserve de la modification de l'annexe I | 3 | 9 | 82 | H70140-1210-36S, dans le cas des produits chimiques | 12 | 36 | 226 |
| H70140-0610-06S, dans le cas des produits de base | 6 | 6 | 82 | H70140-1810-30S, sous réserve de l'utilisation d'autres produits | 18 | 30 | 226 |
| H70140-0810-04S, dans le cas des produits de base | 8 | 4 | 82 | H70140-P2410 à 24S | 24 | 24 | 226 |
| H70140-1010-02S, dans le cas des produits de base | 10 | 2 | 82 | H70140 à 4810 | 48 | 0 | 226 |
| Résistance à l'humidité | 12 | 0 | 82 | H70140-60S, sous réserve de l'utilisation d'autres produits | 0 | 60 | 274 |
| H70140-18S, sous réserve de l'utilisation d'autres produits | 0 | 18 | 106 | H70140-0610-54S, dans le cas des produits chimiques | 6 | 54 | 274 |
| H70140-0210-16S, sous réserve de la modification de l'annexe I | 2 | 16 | 106 | H70140-0910-51S, sous réserve de l'utilisation d'autres produits chimiques | 9 | 51 | 274 |
| H70140-0410-14S, dans le cas des produits chimiques | 4 | 14 | 106 | H70140 à 1210-48S | 12 | 48 | 274 |
| H70140-0610-12S, sous réserve de l'utilisation d'un autre produit | 6 | 12 | 106 | H70140-2410-36S, dans le cas des produits chimiques | 24 | 36 | 274 |
| H70140-0810-10S, dans le cas des produits à base d'alcool | 8 | 10 | 106 | H70140-72S, dans le cas des produits chimiques | 0 | 72 | 322 |
| H70140-1010-08S, sous réserve de la modification suivante: | 10 | 8 | 106 | H70140-1210-60S, sous réserve de l'utilisation d'autres produits chimiques | 12 | 60 | 322 |
| H70140-1210-06S, dans le cas des produits à base d'alcool | 12 | 6 | 106 | L'utilisation du produit doit être prévue. | 24 | 48 | 322 |
| H70140-1410-04S, dans le cas des produits chimiques | 14 | 4 | 106 | H70140-3610-36S, dans le cas des produits chimiques | 36 | 36 | 322 |
| H70140-1610-02S, dans le cas des produits chimiques | 16 | 2 | 106 | H70140 à 84S | 0 | 84 | 370 |
| H70140 à 24S | 0 | 24 | 130 | H70140 à 1210-72S | 12 | 72 | 370 |
| Le produit doit être présenté sous forme d'une couche d'étiquette. | 4 | 20 | 130 | H70140-2410-60S, sous réserve de l'utilisation d'un autre produit | 24 | 60 | 370 |
| H70140-0610-18S, dans le cas des produits de base | 6 | 18 | 130 | H70140-3610-48S, dans le cas des produits chimiques | 36 | 48 | 370 |
| H70140 à 1210 à 12S | 12 | 12 | 130 | H70140 à 96S | 0 | 96 | 418 |
| H70140-1810-06S, dans le cas des produits à base d'alcool | 18 | 6 | 130 | H70140 à 1210-84S | 12 | 84 | 418 |
| H70140 à 2410 | 24 | 0 | 130 | H70140-2410-72S, dans le cas des produits chimiques | 24 | 72 | 418 |
| H70140 à H70140 | 0 | 30 | 154 | H70140-3610-60S, dans le cas des produits chimiques | 36 | 60 | 418 |
| H70140-0610-24S, sous réserve de l'utilisation d'autres produits | 6 | 24 | 154 | H70140-4210-54S, dans le cas des produits chimiques | 42 | 54 | 418 |
| H70140-1210-18S, sous réserve de l'utilisation d'un autre produit | 12 | 18 | 154 | H70140-108S, sous réserve de l'utilisation d'un autre produit | 0 | 108 | 466 |
| H70140-1810-12S, sous réserve de la modification de l'annexe I | 18 | 12 | 154 | H70140-1210-96S, sous réserve de l'utilisation de la méthode suivante | 12 | 96 | 466 |
| H70140-2410-06S, sous réserve de l'utilisation d'autres produits chimiques | 24 | 6 | 154 | H70140 à 2410-84S | 24 | 84 | 466 |
| H70140 à 3010 | 30 | 0 | 154 | H70140-3610-72S, dans le cas des produits chimiques | 36 | 72 | 466 |
* Remarque: les circuits peuvent être combinés en parallèle pour un courant plus important, N circuits de 10A pour obtenir N*10A, par exemple 2 circuits de 10A en parallèle pour une utilisation de 20A.peut être personnalisé sur la base de produits standardS'il vous plaît renseigner Senring pour plus de détails.
H70140 Tableau de classement
| Code du grade | Vitesse de rotation maximale | La vie professionnelle | Matériau de contact |
| C (norme) | 250 tours par minute | 20 millions de révolutions | métal précieux |
| D (Industriel) | 600 tours par minute | 80 millions de révolutions | métal précieux |
| H(Haute qualité) | RPM de roulement | 150 millions de révolutions | alliage d'or |
