Dessin
Liste des modèles standards
| modèle | circuits (signal ou 0-2A) | Longueur L(mm) |
| H0316-02S | 2 | 13.3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
* Remarque:les circuits peuvent être combinés en parallèle pour un courant plus important, N circuits de 2A pour obtenir N*2A, tels que 2 circuits de 2A en parallèle pour une utilisation de 4A.

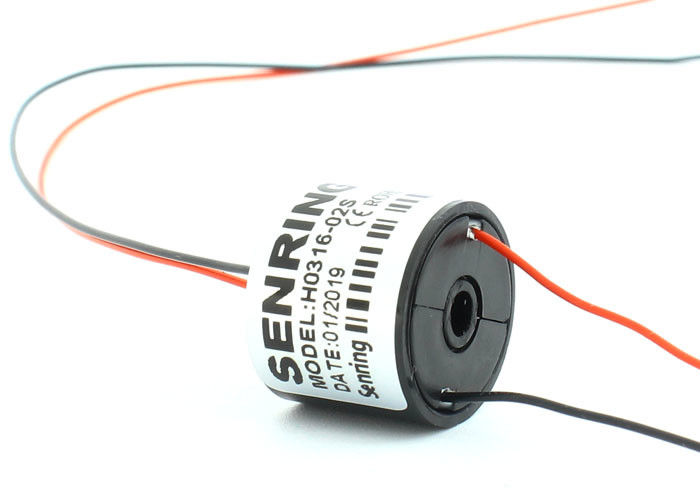

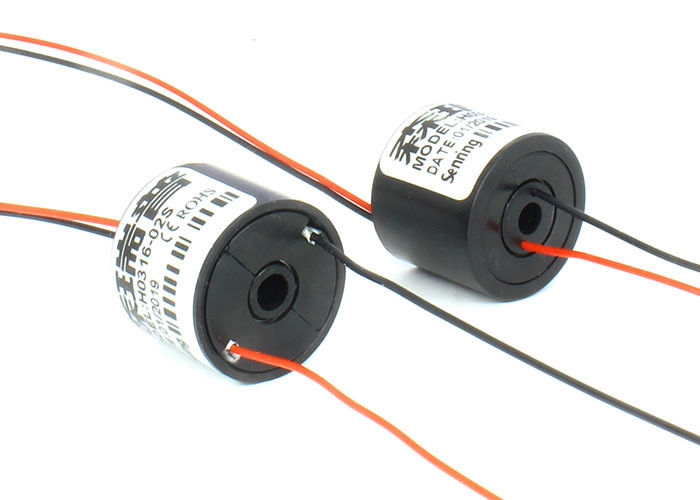

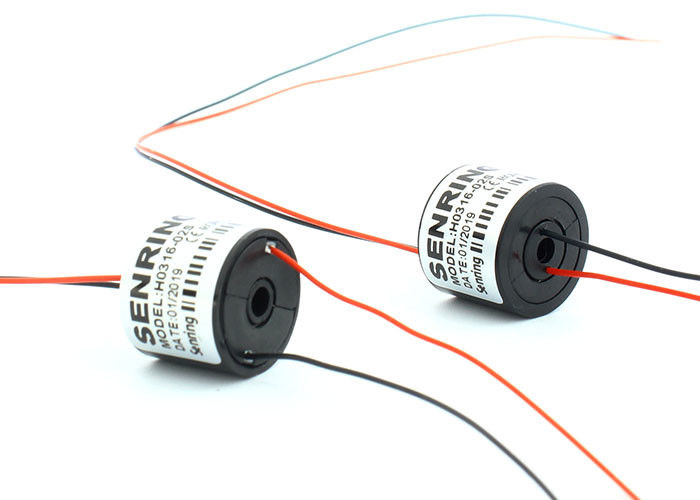

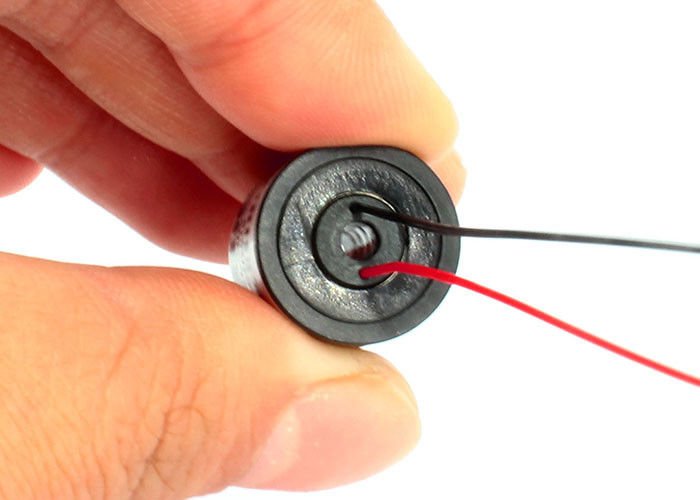

Spécification technique de la bague collectrice de la série H0316
| Paramètres mécaniques | |
| Vie professionnelle | se référer au tableau des qualités des bagues collectrices |
| Vitesse de rotation | se référer au tableau des qualités des bagues collectrices |
| Température de travail. | -30°C~80°C |
| Humidité de travail | 0~85% HR |
| Matériel de contact | se référer au tableau des qualités des bagues collectrices |
| Matériau du boîtier | Alliage AL |
| Couple | 0.05N.m+0.02Nm/6 fils |
| Classe IP | IP51 |
| Paramètres électriques | ||
| Spéc. | Pouvoir | Signal |
| Plage de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| La resistance d'isolement | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Spéc. | AWG28 # téflon plaqué argent | AWG28 # téflon plaqué argent |
| Longueur du fil conducteur | longueur standard 300mm (peut être personnalisé) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique |
< 0.01Ω |
|
Tableau des grades H0316
| Code de qualité | Vitesse de rotation maximale | Vie professionnelle | Matériel de contact |
| C(norme) | 250RPM | 20 millions de révolutions | métal précieux |
| D(Industriel) | 600RPM | 80 millions de révolutions | métal précieux |
| H (haute qualité) | 1000RPM | 150 millions de révolutions | alliage d'or |
