Puissance/signal de circuits du fil +1~72 de la Manche USB2.0 de la bague collectrice 1 du signal USB2.0

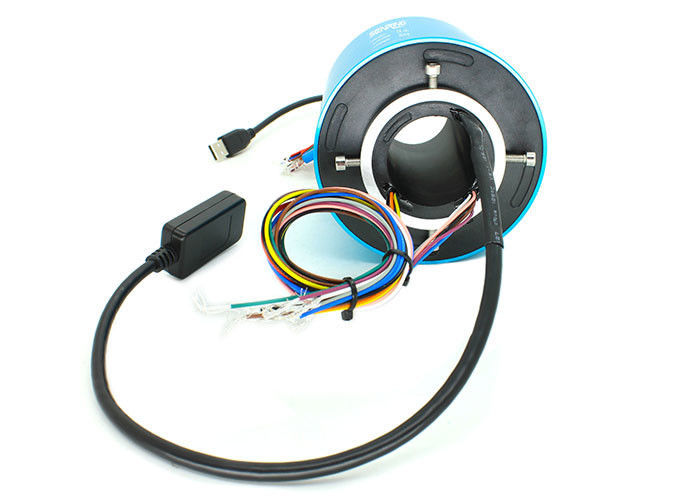

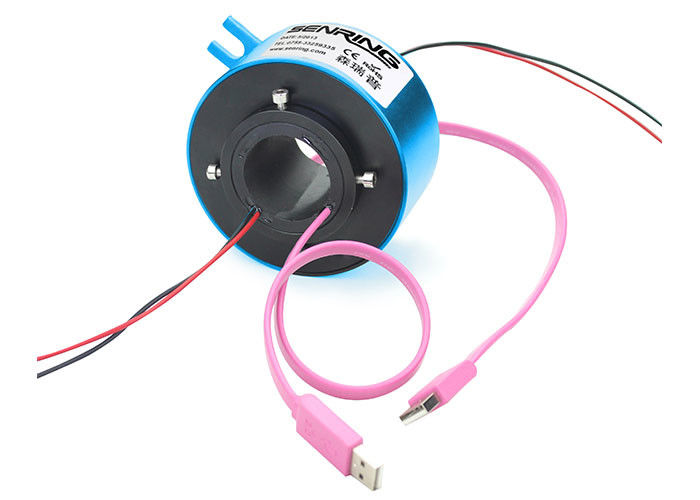

Description de la bague collectrice de la série UH50119-01
Le joint tournant d'USB de canaux de la série 4 de SENRINGSenRing UH50119-01, peut transmettre 4 le signal des canaux USB2.0 quand 360° tournant, peut être combiné à l'écurie transmet la puissance/signal aussi bien que l'IEEE1394 et divers de 1~38 circuits des signaux d'USB. UH50119-01 canal de la série 4
Caractéristiques de la bague collectrice de la série UH50119-01
1. le connecteur masculin d'USB ou femelle standard, peut être adapté aux besoins du client ;
2. Peut l'écurie transmettre 4 le signal des canaux USB2.0 ;
3. Peut être combiné pour transmettre la puissance/signal de 1~38 circuits ;
4. Taille 50mm, OD 120mm de trou ;
5. Peut être combiné pour transmettre la puissance et les divers signaux d'IEEE1394, d'Ethernet, d'USB2.0, etc.
6. Peut être combiné pour travailler avec la puissance et syndicats rotatoires hydrauliques/pneumaic ;
Description de numéro de la pièce
Dessin de la bague collectrice de la série UH50119-01
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'USB non. | |||
| signal (2A) | puissance (5A) | puissance (10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| Câble d'USB | 1 canaux USB2.0 | |
| JUJUBES (taux de peu-erreur) | 10E-11 | |
| Données mécaniques | ||
| Spéc. | données | |
| vie active | Les bagues coulissantes de SenRing évaluent le Tableau | |
| Vitesse tournante | 150RPM | |
| temp travaillant. | -30℃∼80℃ | |
| humidité de travail | Rhésus de 0∼85% | |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice | |
| logement du matériel | alliage d'aluminium | |
| Certificat de la CE | Oui | |
| matériel | Certificat de RoHS | |
| connecteur | USB 2,0 masculin (facultatifs femelles) | |
| perte par insertion | ≤2db | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| couple | 0.1N.m ; circuits +0.03N.m/6 | |
Tableau de la catégorie uh50119-01
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 400RPM | 20 millions | métal précieux |
| D : industrical | 800RPM | 60 millions |
or-or
|
FAQ :
1. Que faisons-nous ?
Nous nous concentrons des bagues coulissantes de haute qualité sur se développer, concevoir, fabriquer, et offrons de diverses solutions pour les systèmes tournants.
2. Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Un bon endroit pour commencer votre recherche est avec nos bagues coulissantes standard. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
3. Offrez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
