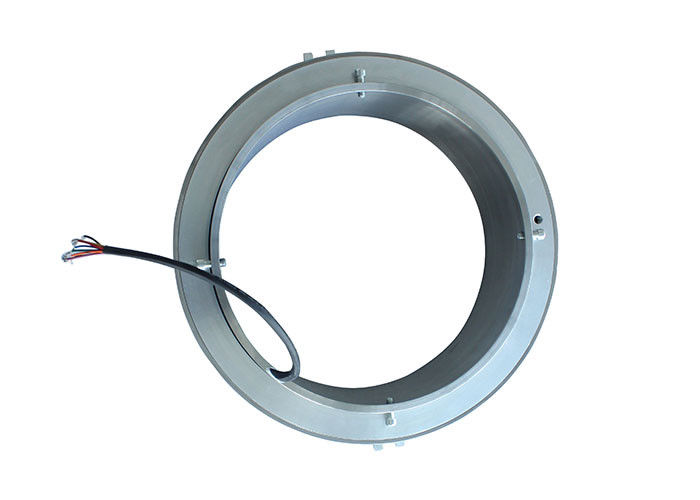

Plus de grande taille par le glissement Ring Hole Size de trou 300mm OD 430mm
Description de H300430 par la bague collectrice ennuyée

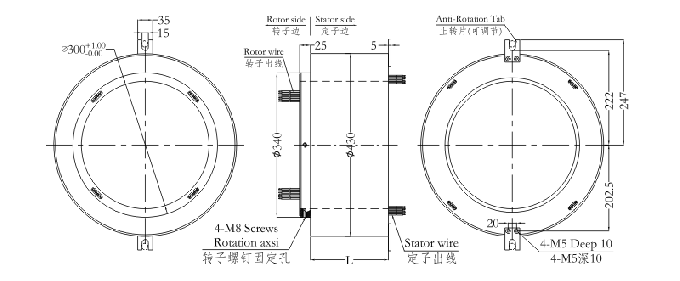

La bague collectrice conductrice d'à travers-trou de série de Senring H300430 a un diamètre d'à travers-trou de 300mm (pour tout dispositif tournant avec un diamètre de trou ≤300mm) et un diamètre extérieur de 430mm. La série H300430 est une bague collectrice conductrice de précision avec une structure intégrale qui peut stablement transmettre les signaux 10A actuel (multiplié par *10A) ou 2A. Elle peut être employée dans l'appareil à souder (machine de soudure automatique, robot de soudure rotatoires), les robots de coupe de l'eau, et n'importe quel dispositif qui exige de la rotation 360° de conduire l'électricité ou de transmettre de divers signaux de commande.
Caractéristiques de H300430 par la bague collectrice ennuyée
1. Il adopte le contact multipoint de métal précieux de brosse avancée de groupe pour assurer le contact fiable avec extrêmement - le bas frottement ;
2. Il peut stablement transmettre 1~108 canaux d'actuel/de signal, avec des caractéristiques standard multiples et des options personnalisables ;
3. Il peut mélanger la transmission de la vidéo, des données, et d'autres signaux ;
4. Il soutient la transmission mélangée des signaux et de la puissance ;
5. Il adopte une conception intégrée de structure, il est facile installer que.
Champs d'application
équipement d'automation, robots de soudure, robots d'eau-coupe, machines de soudure automatique rotatoires, et divers autres champs.
| Paramètres de Mechanicall | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

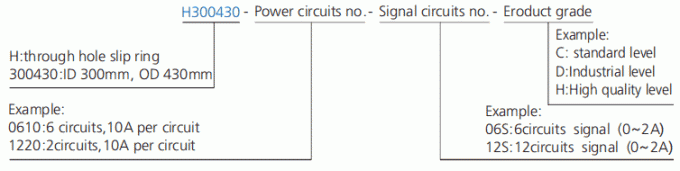

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H300430-02S | 0 | 2 | 88 | H300430-36S | 0 | 36 | 258 |
| H300430-0210 | 2 | 0 | 88 | H300430--0610-30S | 6 | 30 | 258 |
| H300430-03S | 0 | 3 | 93 | H300430-1210-24S | 12 | 24 | 258 |
| H300430-0310 | 3 | 0 | 93 | H300430-3610 | 36 | 0 | 258 |
| H300430-06S | 0 | 6 | 108 | H300430-42S | 0 | 42 | 288 |
| H300430-0210-04S | 2 | 4 | 108 | H300430-0610-36S | 6 | 36 | 288 |
| H300430-0410-02S | 4 | 2 | 108 | H300430-1210-30S | 12 | 30 | 288 |
| H300430-0610 | 6 | 0 | 108 | H300430-4210 | 42 | 0 | 288 |
| H300430-12S | 0 | 12 | 138 | H300430-48S | 0 | 48 | 318 |
| H300430-0210-10S | 2 | 10 | 138 | H300430-0610-42S | 6 | 42 | 318 |
| H300430-0310-09S | 3 | 9 | 138 | H300430-1210-36S | 12 | 36 | 318 |
| H300430-0610-06S | 6 | 6 | 138 | H300430-1810-30S | 18 | 30 | 318 |
| H300430-0810-04S | 8 | 4 | 138 | H300430-P2410-24S | 24 | 24 | 318 |
| H300430-1010-02S | 10 | 2 | 138 | H300430-4810 | 48 | 0 | 318 |
| H300430-1210 | 12 | 0 | 138 | H300430-60S | 0 | 60 | 378 |
| H300430-18S | 0 | 18 | 168 | H300430-0610-54S | 6 | 54 | 378 |
| H300430-0210-16S | 2 | 16 | 168 | H300430-0910-51S | 9 | 51 | 378 |
| H300430-0410-14S | 4 | 14 | 168 | H300430-1210-48S | 12 | 48 | 378 |
| H300430-0610-12S | 6 | 12 | 168 | H300430-2410-36S | 24 | 36 | 378 |
| H300430-0810-10S | 8 | 10 | 168 | H300430-72S | 0 | 72 | 438 |
| H300430-1010-08S | 10 | 8 | 168 | H300430-1210-60S | 12 | 60 | 438 |
| H300430-1210-06S | 12 | 6 | 168 | H300430-2410-48S | 24 | 48 | 438 |
| H300430-1410-04S | 14 | 4 | 168 | H300430-3610-36S | 36 | 36 | 438 |
| H300430-1610-02S | 16 | 2 | 168 | H300430-84S | 0 | 84 | 498 |
| H300430-24S | 0 | 24 | 198 | H300430-1210-72S | 12 | 72 | 498 |
| H300430-0410-20S | 4 | 20 | 198 | H300430-2410-60S | 24 | 60 | 498 |
| H300430-0610-18S | 6 | 18 | 198 | H300430-3610-48S | 36 | 48 | 498 |
| H300430-1210-12S | 12 | 12 | 198 | H300430-96S | 0 | 96 | 558 |
| H300430-1810-06S | 18 | 6 | 198 | H300430-1210-84S | 12 | 84 | 558 |
| H300430-2410 | 24 | 0 | 198 | H300430-2410-72S | 24 | 72 | 558 |
| H300430-30S | 0 | 30 | 228 | H300430-3610-60S | 36 | 60 | 558 |
| H300430-0610-24S | 6 | 24 | 228 | H300430-4210-54S | 42 | 54 | 558 |
| H300430-1210-18S | 12 | 18 | 228 | H300430-108S | 0 | 108 | 618 |
| H300430-1810-12S | 18 | 12 | 228 | H300430-1210-96S | 12 | 96 | 618 |
| H300430-2410-06S | 24 | 6 | 228 | H300430-2410-84S | 24 | 84 | 618 |
| H300430-3010 | 30 | 0 | 228 | H300430-3610-72S | 36 | 72 | 618 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie h300430
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
