Grand par les bagues coulissantes ennuyées pour les machines ou la Marine Monitoring Instruments en céramique

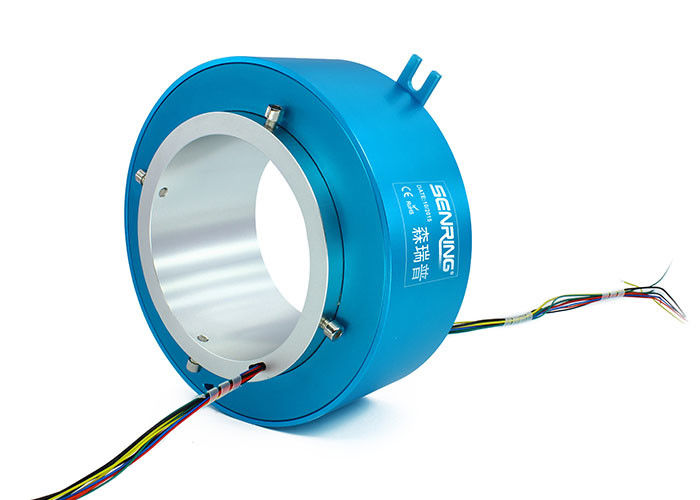

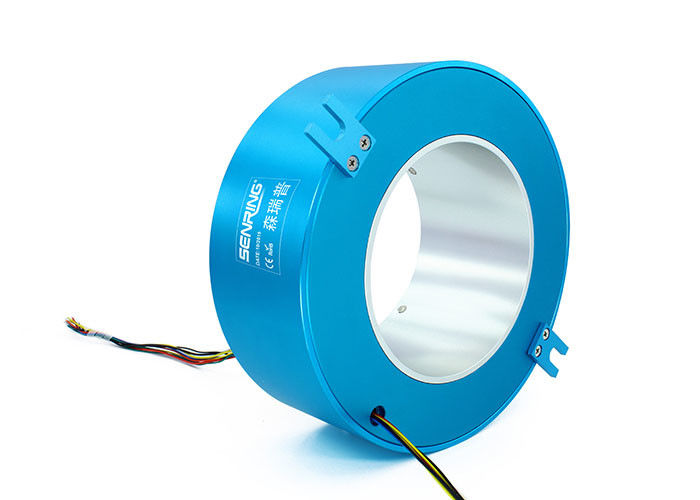

Description de H200320 par la bague collectrice ennuyée

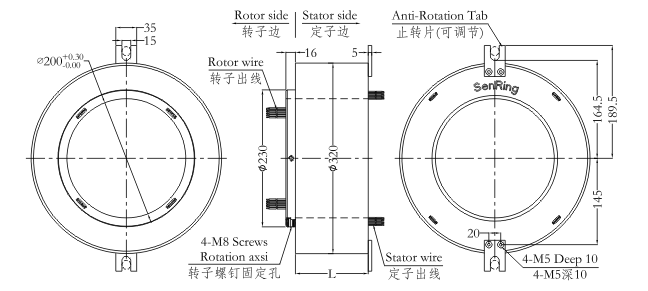

Série de Senring H200320 par la bague collectrice ennuyée, taille 200mm (appropriée à shaft≤200mm), OD 320mm de trou. La série H200320 est la bague collectrice de précision ingergal, elle peut stablement transmettre la puissance ou le signal et appliqué à tous les dispositifs où exige pour transmettre la puissance et les signaux
Caractéristiques de H200320 par la bague collectrice ennuyée
1. puissance de transmission de soutien avec des signaux ;
2. vitesse tournante maximum : 150RPM, 600RPM, 1200RPM (facultatif) ;
3. Le modèle standard soutient la puissance de 2~48 circuits (0~10A) ou le signal de 2~108 circuits (0~5A), le courant et les canaux peuvent être adaptés aux besoins du client ;
4. Le materil de contact a employé le métal précieux, assure le stablity et la vie active ;
5. Conception intégrée de structure, installation facile.
Application :
De grandes bagues coulissantes d'à travers-trou (axe creux) peuvent être utilisées dans divers champs comprenant les machines en céramique, les instruments de surveillance marins, les découpeuses de laser, les robots de chargement, et beaucoup d'autres qui exigent un grand à travers-trou pour l'installation ou la transmission des signaux et de la puissance.
| Paramètres de Mechanicall | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

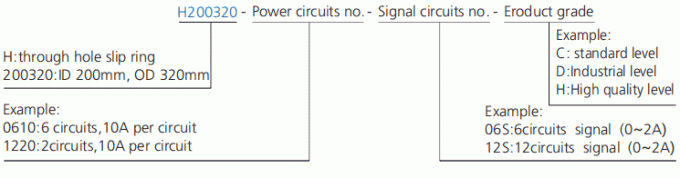

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H200320-02S | 0 | 2 | 70 | H200320-36S | 0 | 36 | 240 |
| H200320-0210 | 2 | 0 | 70 | H200320--0610-30S | 6 | 30 | 240 |
| H200320-03S | 0 | 3 | 75 | H200320-1210-24S | 12 | 24 | 240 |
| H200320-0310 | 3 | 0 | 75 | H200320-3610 | 36 | 0 | 240 |
| H200320-06S | 0 | 6 | 90 | H200320-42S | 0 | 42 | 270 |
| H200320-0210-04S | 2 | 4 | 90 | H200320-0610-36S | 6 | 36 | 270 |
| H200320-0410-02S | 4 | 2 | 90 | H200320-1210-30S | 12 | 30 | 270 |
| H200320-0610 | 6 | 0 | 90 | H200320-4210 | 42 | 0 | 270 |
| H200320-12S | 0 | 12 | 120 | H200320-48S | 0 | 48 | 300 |
| H200320-0210-10S | 2 | 10 | 120 | H200320-0610-42S | 6 | 42 | 300 |
| H200320-0310-09S | 3 | 9 | 120 | H200320-1210-36S | 12 | 36 | 300 |
| H200320-0610-06S | 6 | 6 | 120 | H200320-1810-30S | 18 | 30 | 300 |
| H200320-0810-04S | 8 | 4 | 120 | H200320-P2410-24S | 24 | 24 | 300 |
| H200320-1010-02S | 10 | 2 | 120 | H200320-4810 | 48 | 0 | 300 |
| H200320-1210 | 12 | 0 | 120 | H200320-60S | 0 | 60 | 360 |
| H200320-18S | 0 | 18 | 150 | H200320-0610-54S | 6 | 54 | 360 |
| H200320-0210-16S | 2 | 16 | 150 | H200320-0910-51S | 9 | 51 | 360 |
| H200320-0410-14S | 4 | 14 | 150 | H200320-1210-48S | 12 | 48 | 360 |
| H200320-0610-12S | 6 | 12 | 150 | H200320-2410-36S | 24 | 36 | 360 |
| H200320-0810-10S | 8 | 10 | 150 | H200320-72S | 0 | 72 | 420 |
| H200320-1010-08S | 10 | 8 | 150 | H200320-1210-60S | 12 | 60 | 420 |
| H200320-1210-06S | 12 | 6 | 150 | H200320-2410-48S | 24 | 48 | 420 |
| H200320-1410-04S | 14 | 4 | 150 | H200320-3610-36S | 36 | 36 | 420 |
| H200320-1610-02S | 16 | 2 | 150 | H200320-84S | 0 | 84 | 480 |
| H200320-24S | 0 | 24 | 180 | H200320-1210-72S | 12 | 72 | 480 |
| H200320-0410-20S | 4 | 20 | 180 | H200320-2410-60S | 24 | 60 | 480 |
| H200320-0610-18S | 6 | 18 | 180 | H200320-3610-48S | 36 | 48 | 480 |
| H200320-1210-12S | 12 | 12 | 180 | H200320-96S | 0 | 96 | 540 |
| H200320-1810-06S | 18 | 6 | 180 | H200320-1210-84S | 12 | 84 | 540 |
| H200320-2410 | 24 | 0 | 180 | H200320-2410-72S | 24 | 72 | 540 |
| H200320-30S | 0 | 30 | 210 | H200320-3610-60S | 36 | 60 | 540 |
| H200320-0610-24S | 6 | 24 | 210 | H200320-4210-54S | 42 | 54 | 540 |
| H200320-1210-18S | 12 | 18 | 210 | H200320-108S | 0 | 108 | 600 |
| H200320-1810-12S | 18 | 12 | 210 | H200320-1210-96S | 12 | 96 | 600 |
| H200320-2410-06S | 24 | 6 | 210 | H200320-2410-84S | 24 | 84 | 600 |
| H200320-3010 | 30 | 0 | 210 | H200320-3610-72S | 36 | 72 | 600 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H200320
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
