Le dispositif tournant de Ring Is Suitable For Any de grand glissement d'À travers-trou avec un axe de rotation à moins de 150mm

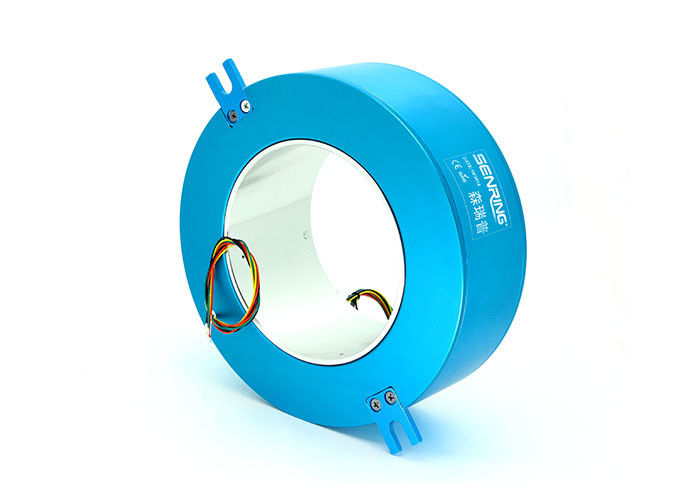

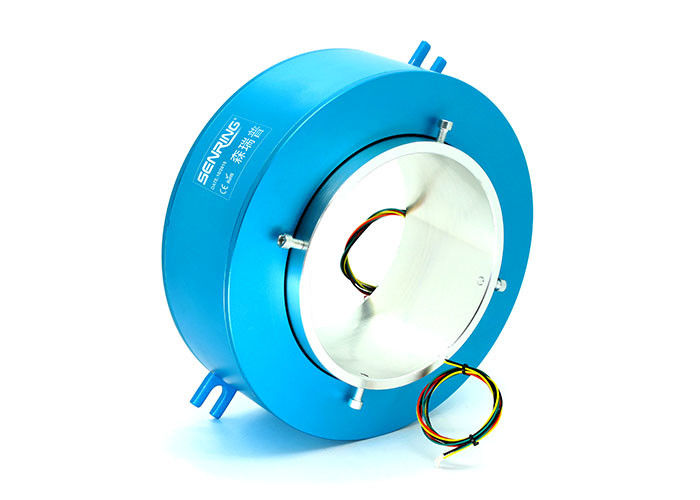

Description de H150248 par la bague collectrice ennuyée

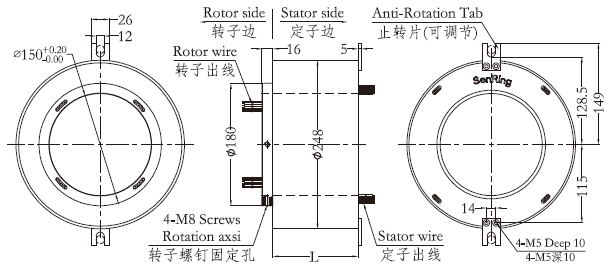

La bague collectrice conductrice d'à travers-trou de série de SenRing H150248 a un diamètre d'à travers-trou de 150mm et un diamètre extérieur de 248mm, l'approprié à n'importe quel dispositif tournant avec un axe de rotation de ≤150mm, tel que les machines d'industrie de frottement, l'équipement d'essai, l'équipement de production en caoutchouc de tuyau, les machines de bétail, les machines de revêtement de batterie au lithium, les machines de conditionnement automatiques, les machines de boxe automatiques, le remplissage automatique et les machines de scellage, les massagers automatiques de talon, et n'importe quel autre dispositif qui exige la rotation 360° pour conduire ou transmettre de divers signaux de commande.
Application :
Divers champs tels que des machines de meulage, trayant des plaques tournantes, machines de revêtement, machines de boxe, et scellant des machines.
| Paramètres de Mechanicall | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Caractéristiques de H150248 par la bague collectrice ennuyée
1. Appuis chaque signal (2A) et actuel (10A, facultatifs jusqu'à 20A par canal) ;
2. Vitesse maximale : (150RPM standard, 600RPM industriel, 12000RPM, personnalisables à extrémité élevé, comme H150248-0405GS) ;
3. Les modèles standard soutiennent 2-36 canaux (10A par canal) ou 2-72 signaux (2A par canal), avec les canaux personnalisables ;
4. Le matériel de contact est fait de métal précieux et enduit de l'or superbe-dur ;
5. Basses fluctuation de résistance et résistance de contact assurer l'excellente représentation de transmission ;
6. Le logement d'alliage d'aluminium et la conception intégrée de structure le rendent facile à installer ;
Les avantages de grandes bagues coulissantes d'à travers-trou sont comme suit :
1. Applicabilité large : Les grandes bagues coulissantes d'à travers-trou conviennent pour différents scénarios d'application qui exigent le transport de signal et d'énergie par des axes de rotation, tels que le matériel médical, l'équipement de conditionnement, les tables rotatoires, les casserole-inclinaisons de caméra, et les lignes de production automatisées.
2. Grande conception d'ouverture : La grande conception d'à travers-trou peut adapter à plus de fils et de signaux, répondant aux besoins des scénarios complexes d'application.
3. Personnalisable : De grandes bagues coulissantes d'à travers-trou peuvent être adaptées aux besoins du client selon les besoins des clients, tels que les types de nombre de canal, actuels, et de signal.
4. Représentation de transmission stable : De grandes bagues coulissantes d'à travers-trou sont faites de matériaux de haute qualité avec la basse transmission de résistance de contact, à faible bruit, et stable, assurant la qualité de transmission élevée.
5. Installation facile : Les grandes bagues coulissantes d'à travers-trou sont faciles à installer et peuvent installer rapidement et commodément et enlever.
6. Longévité forte : De grandes bagues coulissantes d'à travers-trou sont faites de matériaux de haute qualité, qui ont la longévité forte et la fiabilité élevée.
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

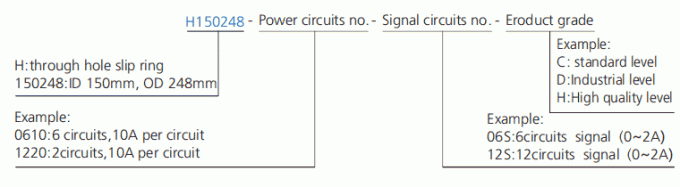

Tableau de la catégorie H150248
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
