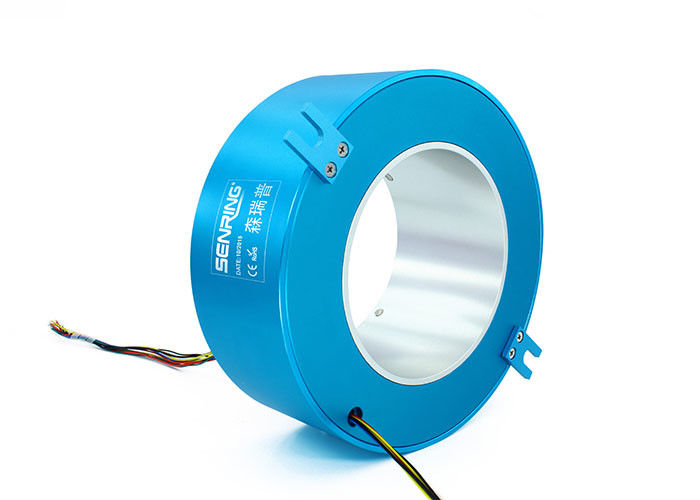

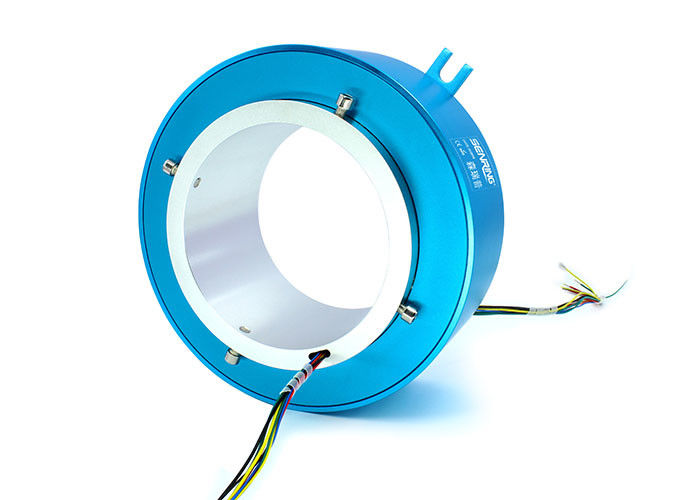

Axe creux de la taille 120mm de trou par la bague collectrice de trou
Description de H120215 par la bague collectrice ennuyée
Bague collectrice conductrice d'à travers-trou de série de Senring H120215, avec un diamètre d'à travers-trou de 120mm (approprié à tout dispositif tournant avec un diamètre ≤120mm), un diamètre extérieur de 215mm, et une structure intégrale de bague collectrice conductrice de précision. La bague collectrice de la série H120215 peut stablement transmettre le signal 10A actuel (10A par circuit) ou 2A, et peut être employée dans les machines chaudes de jet de colle de fonte (pulvérisation chaude de colle de fonte et équipement composé, tel que H120215-06S-1L, qui peut passer 6 canaux de signal et 1 canal de gaz), le système de contrôle à distance de transmission pour des mètres de chaleur, les systèmes de contrôle d'automation (tels que H120215-06S), les robots de soudure automatique (tels que des robots de soudure automatique de camion à benne basculante, des robots de soudure d'accessoire de camion de réservoir, etc.), l'installation automatique de robots de coupe (tels que H120215-1210), agricole et d'huile de fabrication.
Application :
Machines de jet de colle de fonte, robots de soudure chauds, coupant des robots, et des dispositifs de freinage dans divers champs.
| Paramètres de Mechanicall | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Caractéristiques de H120215 par la bague collectrice ennuyée
1. a avancé la technologie multipoint de balai de contact assure le contact fiable avec le bas frottement ;
2. la puissance/signal, le courant et les canaux de soutien 1~108circuits peuvent être adaptés aux besoins du client ;
3. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal
4. Puissance de transmission de soutien avec des signaux ;
5. Conception intégrée de structure, installation facile.
Les avantages de grandes bagues coulissantes d'à travers-trou sont comme suit :
1. Applicabilité large
2. Grande conception d'ouverture
3. Personnalisable
4. Représentation de transmission stable
5. Installation facile
6. Longévité forte

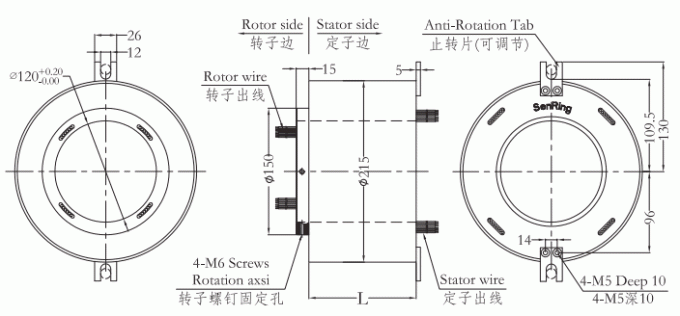

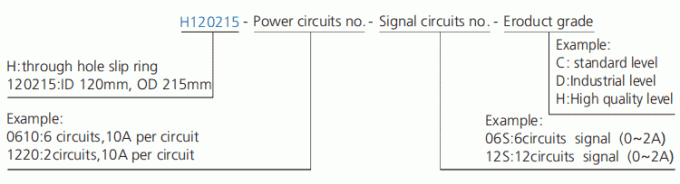

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H120215-02S | 0 | 2 | 56 | H120215-36S | 0 | 36 | 192 |
| H120215-0210 | 2 | 0 | 56 | H120215--0610-30S | 6 | 30 | 192 |
| H120215-03S | 0 | 3 | 60 | H120215-1210-24S | 12 | 24 | 192 |
| H120215-0310 | 3 | 0 | 60 | H120215-3610 | 36 | 0 | 192 |
| H120215-06S | 0 | 6 | 72 | H120215-42S | 0 | 42 | 216 |
| H120215-0210-04S | 2 | 4 | 72 | H120215-0610-36S | 6 | 36 | 216 |
| H120215-0410-02S | 4 | 2 | 72 | H120215-1210-30S | 12 | 30 | 216 |
| H120215-0610 | 6 | 0 | 72 | H120215-4210 | 42 | 0 | 216 |
| H120215-12S | 0 | 12 | 96 | H120215-48S | 0 | 48 | 240 |
| H120215-0210-10S | 2 | 10 | 96 | H120215-0610-42S | 6 | 42 | 240 |
| H120215-0310-09S | 3 | 9 | 96 | H120215-1210-36S | 12 | 36 | 240 |
| H120215-0610-06S | 6 | 6 | 96 | H120215-1810-30S | 18 | 30 | 240 |
| H120215-0810-04S | 8 | 4 | 96 | H120215-P2410-24S | 24 | 24 | 240 |
| H120215-1010-02S | 10 | 2 | 96 | H120215-4810 | 48 | 0 | 240 |
| H120215-1210 | 12 | 0 | 96 | H120215-60S | 0 | 60 | 288 |
| H120215-18S | 0 | 18 | 120 | H120215-0610-54S | 6 | 54 | 288 |
| H120215-0210-16S | 2 | 16 | 120 | H120215-0910-51S | 9 | 51 | 288 |
| H120215-0410-14S | 4 | 14 | 120 | H120215-1210-48S | 12 | 48 | 288 |
| H120215-0610-12S | 6 | 12 | 120 | H120215-2410-36S | 24 | 36 | 288 |
| H120215-0810-10S | 8 | 10 | 120 | H120215-72S | 0 | 72 | 336 |
| H120215-1010-08S | 10 | 8 | 120 | H120215-1210-60S | 12 | 60 | 336 |
| H120215-1210-06S | 12 | 6 | 120 | H120215-2410-48S | 24 | 48 | 336 |
| H120215-1410-04S | 14 | 4 | 120 | H120215-3610-36S | 36 | 36 | 336 |
| H120215-1610-02S | 16 | 2 | 120 | H120215-84S | 0 | 84 | 384 |
| H120215-24S | 0 | 24 | 144 | H120215-1210-72S | 12 | 72 | 384 |
| H120215-0410-20S | 4 | 20 | 144 | H120215-2410-60S | 24 | 60 | 384 |
| H120215-0610-18S | 6 | 18 | 144 | H120215-3610-48S | 36 | 48 | 384 |
| H120215-1210-12S | 12 | 12 | 144 | H120215-96S | 0 | 96 | 434 |
| H120215-1810-06S | 18 | 6 | 144 | H120215-1210-84S | 12 | 84 | 434 |
| H120215-2410 | 24 | 0 | 144 | H120215-2410-72S | 24 | 72 | 434 |
| H120215-30S | 0 | 30 | 168 | H120215-3610-60S | 36 | 60 | 434 |
| H120215-0610-24S | 6 | 24 | 168 | H120215-4210-54S | 42 | 54 | 434 |
| H120215-1210-18S | 12 | 18 | 168 | H120215-108S | 0 | 108 | 480 |
| H120215-1810-12S | 18 | 12 | 168 | H120215-1210-96S | 12 | 96 | 480 |
| H120215-2410-06S | 24 | 6 | 168 | H120215-2410-84S | 24 | 84 | 480 |
| H120215-3010 | 30 | 0 | 168 | H120215-3610-72S | 36 | 72 | 480 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H120215
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
