Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
H80185
Contactez-nous

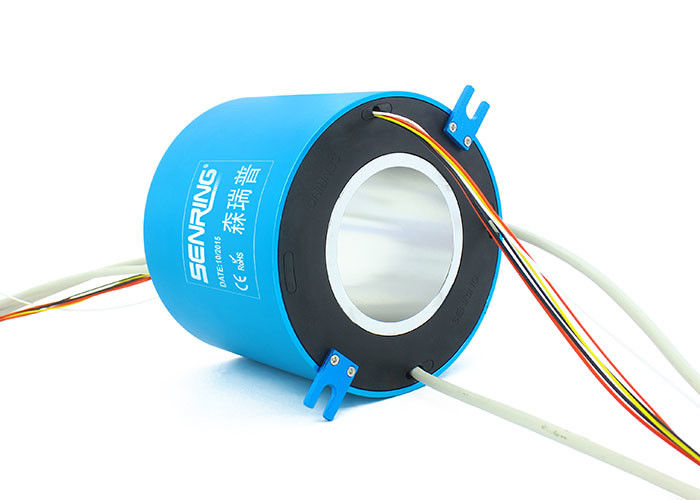

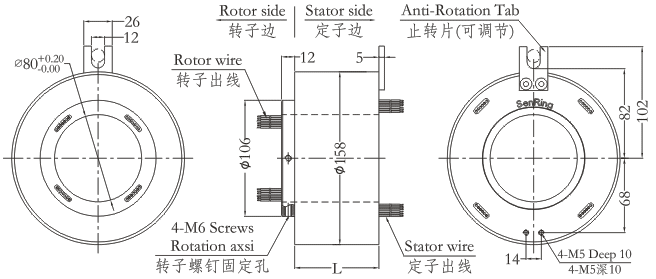

La taille moyenne 80mm par le matériel de logement de la bague collectrice OD 158mm de trou peut être emploient l'alliage d'aluminium en plastique ou inoxydable
Description de H80185 par la bague collectrice ennuyée
Le SenRing la série H90185 est une bague collectrice conductrice d'à travers-trou standard avec un diamètre de 90mm (approprié à tout dispositif tournant avec un diamètre de ≤90mm) et un diamètre extérieur de 185mm. Il convient à fournir à la rotation de 360 degrés pour la transmission conductrice ou de signal pour les dispositifs tournants un axe de rotation ≤90mm, tel que l'équipement éducatif de simulation, machinant les instruments de essai, l'équipement de finissage de surface métallique, les robots, les lignes de production de papier, les machines d'impression, les machines de transport continues, les capteurs, l'équipement de production de câble et d'essai, et d'autres divers champs.
Caractéristiques de H80185 par la bague collectrice ennuyée
1. Le contact multipoint de métal précieux de brosse avancée de groupe est employé pour assurer le contact fiable avec extrêmement - le bas frottement ;
2. Il peut stablement transmettre 1~108 canaux d'actuel/de signal ; Les caractéristiques standard multiples et les options personnalisables sont disponibles ;
3. Il soutient la transmission mélangée du signal et de la puissance, et peut mélanger la transmission de la vidéo, des données et d'autres signaux ;
4. conception intégrée de structure, facile à installer.
Application :
incluez le matériel médical, l'équipement de textile, les machines de génie minier, les capteurs, et d'autres divers champs.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

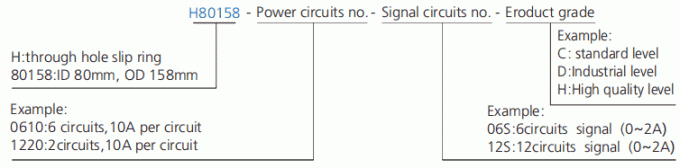

Tableau de la catégorie H80185
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
Fournissez-vous les bagues coulissantes faites sur commande ?
Oui, si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé. Nos ingénieurs fourniront la solution parfaite pour vos besoins.
