Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
H60130
Contactez-nous
Par la puissance de Ring Support 2~12circuits de glissement/le courant et canaux ennuyés de signal peut être adapté aux besoins du client

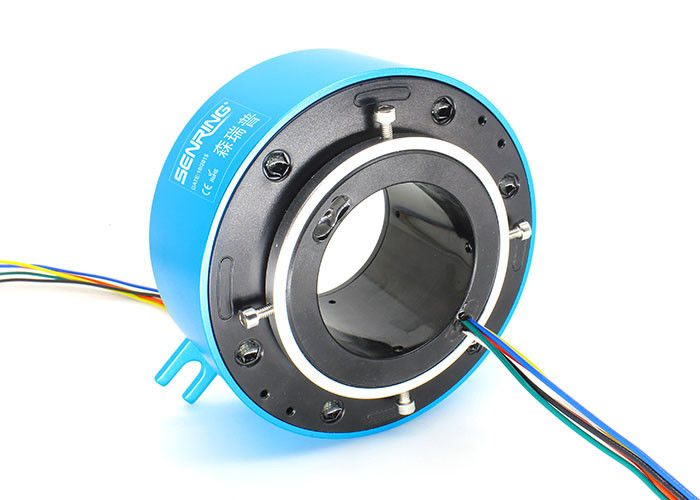

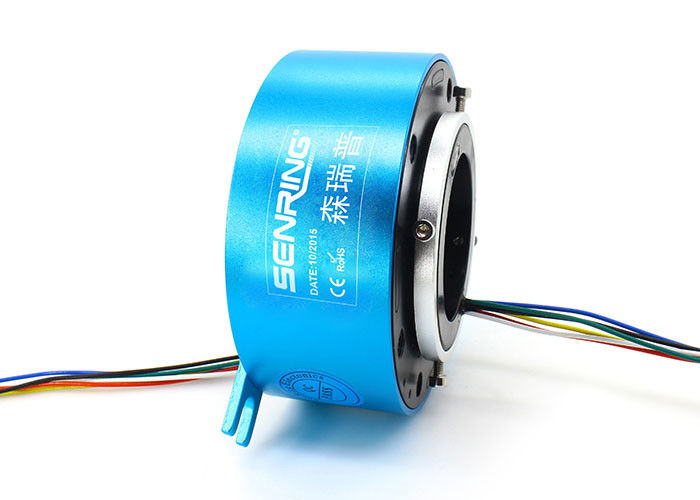

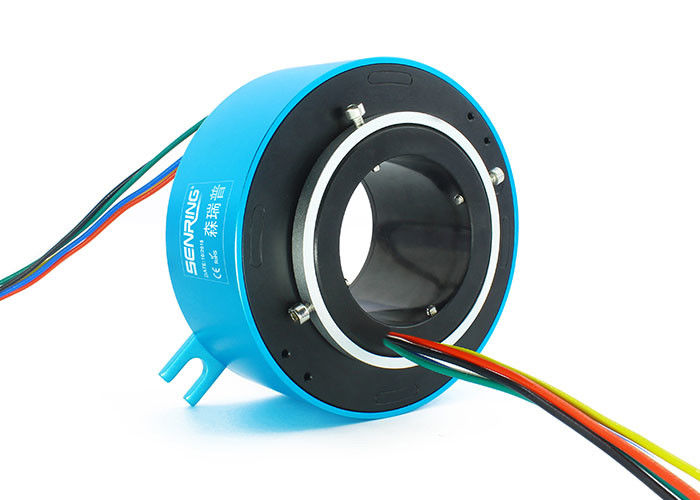

Description de H60130 par la bague collectrice ennuyée

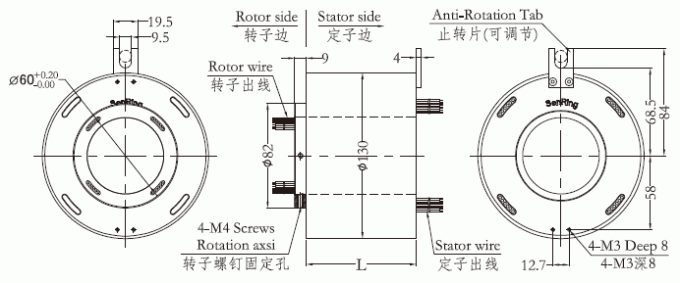

La bague collectrice conductrice de série de Senring H60130 avec l'à travers-trou est une bague collectrice conductrice de précision avec une ouverture centrale de 60mm (approprié à tout dispositif tournant avec un axe de rotation ≤60mm) et un diamètre extérieur de 130mm. La bague collectrice de la série H60130 peut stablement transmettre le signal 10A actuel (facteur de se multiplier * 10A) ou 2A, et peut être employée pour différents dispositifs qui exigent la rotation 360° pour conduire ou transmettre de divers signaux de commande

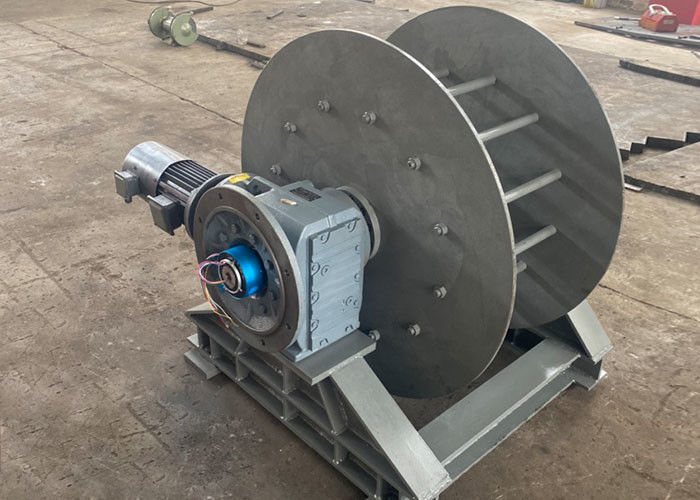

Application :
comme l'équipement de production en verre, la réalité virtuelle (voitures de film), le matériel de séchage (tel que les dessiccateurs, l'équipement de séchage et de stérilisation, les dessiccateurs de grain, etc.), l'équipement moulé de film, l'équipement triphasé de calibrage de mètre d'AC/DC, l'équipement de film (tel que l'équipement d'équipement de film 4D, d'équipement de film 5D, de film 7D, etc.), les équipements d'amusement (tels que les machines, les carrousels d'amusement de série du tour des enfants), etc. Il comporte une conception intégrée de structure pour l'installation facile.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Caractéristiques de H60130 par la bague collectrice ennuyée
1. a avancé la technologie multipoint de balai de contact assure le contact fiable avec le bas frottement ;
2. La puissance /signal de soutien 2~12circuits, le courant et les canaux peuvent être adaptés aux besoins du client ; ;
3. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal
4. Puissance de transmission de soutien avec des signaux ;
5. Conception intégrée de structure, installation facile.

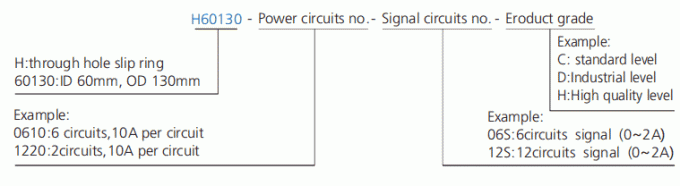

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H60130-02S | 0 | 2 | 36 | H60130-36S | 0 | 36 | 172 |
| H60130-0210 | 2 | 0 | 36 | H60130-0610-30S | 6 | 30 | 172 |
| H60130-03S | 0 | 3 | 40 | H60130--1210-24S | 12 | 24 | 172 |
| H60130-0310 | 3 | 0 | 40 | H60130-3610 | 36 | 0 | 172 |
| H60130-06S | 0 | 6 | 52 | H60130-42S | 0 | 42 | 196 |
| H60130-0210-04S | 2 | 4 | 52 | H60130-0610-36S | 6 | 36 | 196 |
| H60130-0410-02S | 4 | 2 | 52 | H60130-1210-30S | 12 | 30 | 196 |
| H60130-0610 | 6 | 0 | 52 | H60130-4210 | 42 | 0 | 196 |
| H60130-12S | 0 | 12 | 76 | H60130-48S | 0 | 48 | 220 |
| H60130-0210-10S | 2 | 10 | 76 | H60130-0610-42S | 6 | 42 | 220 |
| H60130-0310-09S | 3 | 9 | 76 | H60130-1210-36S | 12 | 36 | 220 |
| H60130-0610-06S | 6 | 6 | 76 | H60130-1810-30S | 18 | 30 | 220 |
| H60130-0810-04S | 8 | 4 | 76 | H60130-P2410-24S | 24 | 24 | 220 |
| H60130-1010-02S | 10 | 2 | 76 | H60130-4810 | 48 | 0 | 220 |
| H60130-1210 | 12 | 0 | 76 | H60130-60S | 0 | 60 | 268 |
| H60130-18S | 0 | 180 | 100 | H60130-0610-54S | 6 | 54 | 268 |
| H60130-0210-16S | 2 | 16 | 100 | H60130-0910-51S | 9 | 51 | 268 |
| H60130-0410-14S | 4 | 14 | 100 | H60130-1210-48S | 12 | 48 | 268 |
| H60130-0610-12S | 6 | 12 | 100 | H60130-2410-36S | 24 | 36 | 268 |
| H60130-0810-10S | 8 | 10 | 100 | H60130-72S | 0 | 72 | 316 |
| H60130-1010-08S | 10 | 8 | 100 | H60130-1210-60S | 12 | 60 | 316 |
| H60130-1210-06S | 12 | 6 | 100 | H60130-2410-48S | 24 | 48 | 316 |
| H60130-1410-04S | 14 | 4 | 100 | H60130-3610-36S | 36 | 36 | 316 |
| H60130-1610-02S | 16 | 2 | 100 | H60130-84S | 0 | 84 | 364 |
| H60130-24S | 0 | 24 | 124 | H60130-1210-72S | 12 | 72 | 364 |
| H60130-0410-20S | 4 | 20 | 124 | H60130-2410-60S | 24 | 60 | 364 |
| H60130-0610-18S | 6 | 18 | 124 | H60130-3610-48S | 36 | 48 | 364 |
| H60130-1210-12S | 12 | 12 | 124 | H60130-96S | 0 | 96 | 412 |
| H60130-1810-06S | 18 | 6 | 124 | H60130-1210-84S | 12 | 84 | 412 |
| H60130-2410 | 24 | 0 | 124 | H60130-2410-72S | 24 | 72 | 412 |
| H60130-30S | 0 | 30 | 148 | H60130-3610-60S | 36 | 60 | 412 |
| H60130-0610-24S | 6 | 24 | 148 | H60130-4210-54S | 42 | 54 | 412 |
| H60130-1210-18S | 12 | 18 | 148 | H60130-108S | 0 | 108 | 460 |
| H60130-1810-12S | 18 | 12 | 148 | H60130-1210-96S | 12 | 96 | 460 |
| H60130-2410-06S | 24 | 6 | 148 | H60130-2410-84S | 24 | 84 | 460 |
| H60130-3010 | 30 | 0 | 148 | H60130-3610-72S | 36 | 72 | 460 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H60130
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
