Par des signaux de Ring Support Transmitting Power With de glissement de trou

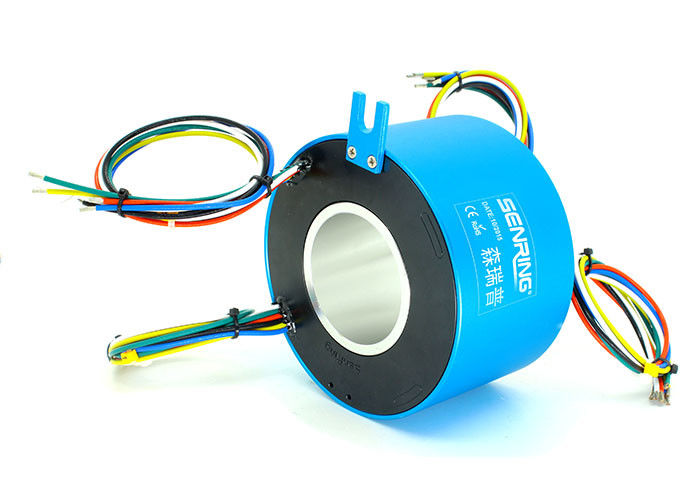

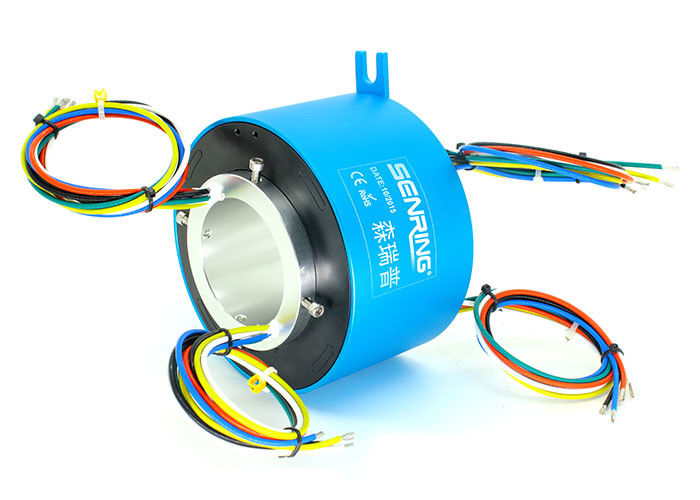

Description de H60119 par la bague collectrice ennuyée

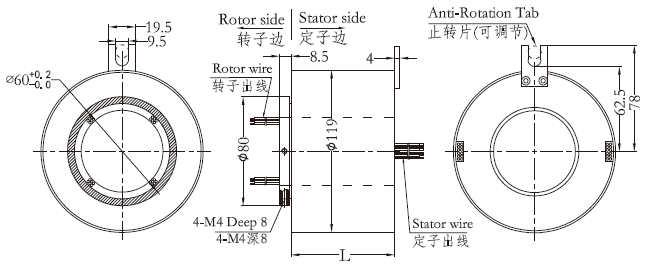

La série H60119 est une bague collectrice conductrice d'ouverture d'axe standard de cavité avec une ouverture de 60mm et un diamètre extérieur de 119mm. Elle peut stablement transmettre 2 à 48 canaux d'actuel ou de signal et convient à n'importe quel axe de rotation ≤60mm qui exige la rotation 360° pour conduire ou transmettre de divers signaux.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Caractéristiques de H60119 par la bague collectrice ennuyée
1. a avancé la technologie multipoint de balai de contact assure le contact fiable avec le bas frottement ;
2. La puissance /signal de soutien 2~12circuits, le courant et les canaux peuvent être adaptés aux besoins du client ; ;
3. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal
4. Puissance de transmission de soutien avec des signaux ;
5. Conception intégrée de structure, installation facile.

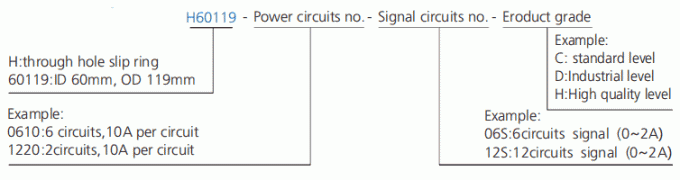

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H60119-02S | 0 | 2 | 53 | H60119-36S | 0 | 36 | 172 |
| H60119-0210 | 2 | 0 | 53 | H60119-0610-30S | 6 | 30 | 172 |
| H60119-03S | 0 | 3 | 53 | H60119-1210-24S | 12 | 24 | 172 |
| H60119-0310 | 3 | 0 | 53 | H60119-3610 | 36 | 0 | 172 |
| H60119-06S | 0 | 6 | 53 | H60119-42S | 0 | 42 | 196 |
| H60119-0210-04S | 2 | 4 | 53 | H60119-0610-36S | 6 | 36 | 196 |
| H60119-0410-02S | 4 | 2 | 53 | H60119-1210-32S | 12 | 32 | 196 |
| H60119-0610 | 6 | 0 | 53 | H60119-4210 | 42 | 0 | 196 |
| H60119-12S | 0 | 12 | 75 | H60119-48S | 0 | 48 | 220 |
| H60119-0210-10S | 2 | 10 | 75 | H60119-0610-42S | 6 | 42 | 220 |
| H60119-0310-09S | 3 | 9 | 75 | H60119-1210-36S | 12 | 36 | 220 |
| H60119-0610-06S | 6 | 6 | 75 | H60119-1810-30S | 18 | 30 | 220 |
| H60119-0810-04S | 8 | 4 | 75 | H60119-P2410-24S | 24 | 24 | 220 |
| H60119-1010-02S | 10 | 2 | 75 | H60119-4810 | 48 | 0 | 220 |
| H60119-1210 | 12 | 0 | 75 | H60119-60S | 0 | 60 | 268 |
| H60119-18S | 0 | 18 | 100 | H60119-0610-54S | 6 | 54 | 268 |
| H60119-0210-16S | 2 | 16 | 100 | H60119-0910-51S | 9 | 51 | 268 |
| H60119-0410-14S | 4 | 14 | 100 | H60119-1210-48S | 12 | 48 | 268 |
| H60119-0610-12S | 6 | 12 | 100 | H60119-2410-36S | 24 | 36 | 268 |
| H60119-0810-10S | 8 | 10 | 100 | H60119-72S | 0 | 72 | 316 |
| H60119-1010-08S | 10 | 8 | 100 | H60119-1210-60S | 12 | 60 | 316 |
| H60119-1210-06S | 12 | 6 | 100 | H60119-2410-48S | 24 | 48 | 316 |
| H60119-2410-48S | 24 | 48 | 100 | H60119-3610-36S | 36 | 36 | 316 |
| H60119-1610-02S | 16 | 2 | 100 | H60119-84S | 0 | 84 | 364 |
| H60119-24S | 0 | 24 | 124 | H60119-1210-72S | 12 | 72 | 364 |
| H60119-0410-20S | 4 | 20 | 124 | H60119-2410-60S | 24 | 60 | 364 |
| H60119-0610-18S | 6 | 18 | 124 | H60119-3610-48S | 36 | 48 | 364 |
| H60119-1210-12S | 12 | 12 | 124 | H60119-96S | 0 | 96 | 412 |
| H60119-1810-06S | 18 | 6 | 124 | H60119-1210-84S | 12 | 84 | 412 |
| H60119-2410 | 24 | 0 | 124 | H60119-2410-72S | 24 | 72 | 412 |
| H60119-30S | 0 | 30 | 148 | H60119-3610-60S | 36 | 60 | 412 |
| H60119-0610-24S | 6 | 24 | 148 | H60119-4210-54S | 42 | 54 | 412 |
| H60119-1210-18S | 12 | 18 | 148 | H60119-108S | 0 | 108 | 460 |
| H60119-1810-12S | 18 | 12 | 148 | H60119-1210-96S | 12 | 96 | 460 |
| H60119-2410-06S | 24 | 6 | 148 | H60119-2410-84S | 24 | 84 | 460 |
| H60119-3010 | 30 | 0 | 148 | H60119-3610-72S | 36 | 72 | 460 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H60119
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
