Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
H50119
Contactez-nous
Par l'axe ennuyé de Ring Hole Size Suitable For de glissement ≤50mm peut stablement transmettre 2~36 circuits
Description de H50119 par la bague collectrice ennuyée

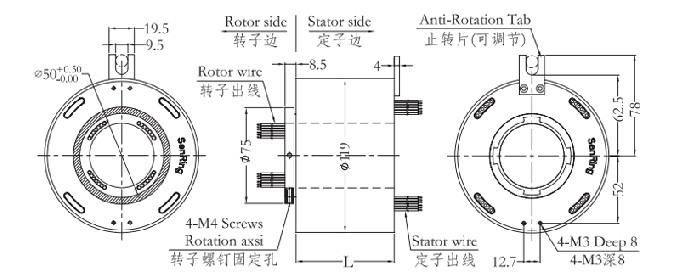

La série de H50119F est une bague collectrice conductrice d'ouverture standard avec une ouverture de 50mm (appropriée à tout dispositif tournant avec un diamètre de ≤50mm) et un diamètre extérieur de 119mm. Elle peut stablement transmettre 2 à 48 canaux d'actuel ou de signal et peut être employée pour n'importe quel dispositif qui exige la rotation 360° pour conduire ou transmettre de divers signaux.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Caractéristiques de H50119 par la bague collectrice ennuyée
1. adoptant le contact multipoint de métal précieux de brosse avancée de groupe, il assure le contact fiable avec extrêmement - le bas frottement ;
2. Il peut stablement transmettre 1-48 canaux d'actuel/de signal, avec des caractéristiques standard multiples et des options personnalisables ;
3. Il peut mélanger la transmission de la vidéo, des données et d'autres signaux ;
4. Soutient la transmission mélangée des signaux et de la puissance ;
5. Conception intégrée de structure, facile à installer.
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

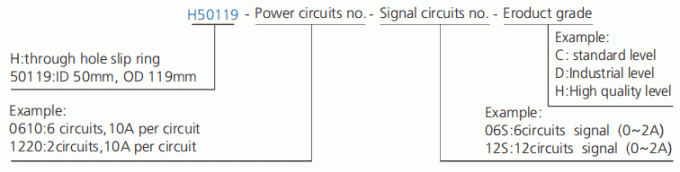

Tableau de la catégorie H50119
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
