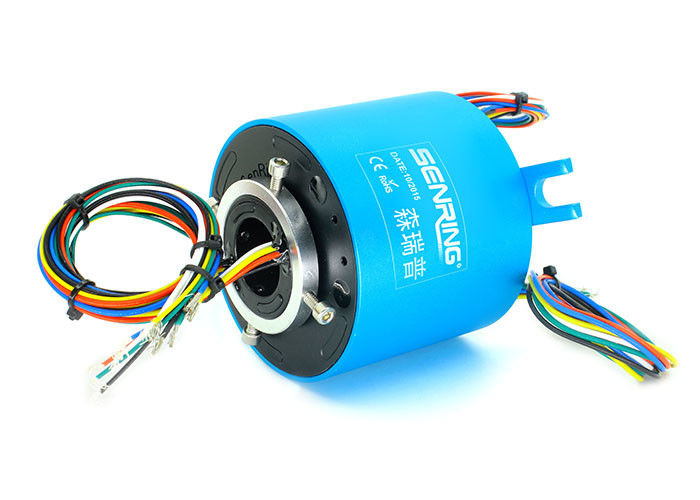

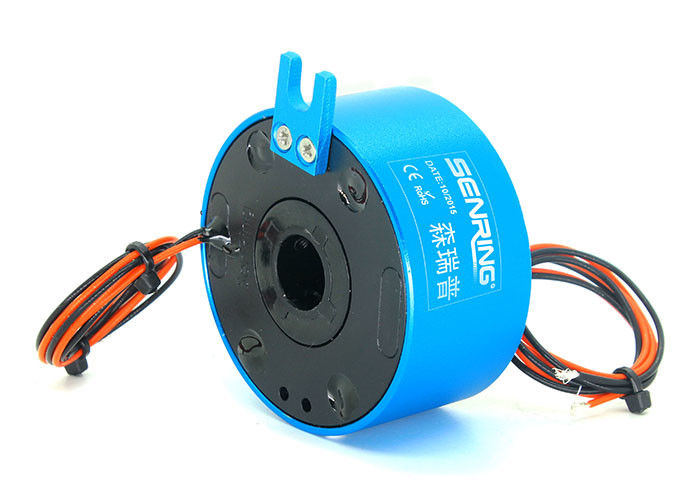

Taille moyenne de 600RPM Industrical par le glissement ennuyé Ring Hole Size 25.4mm
Description de H25119 par la bague collectrice ennuyée

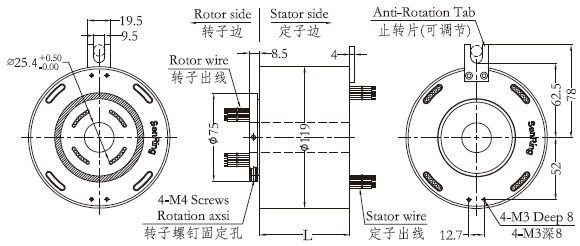

La série H25119 est une bague collectrice conductrice d'ouverture standard avec une ouverture de 25.4mm (appropriée à tout dispositif tournant avec un diamètre de ≤25.4mm) et un diamètre extérieur de 119mm. Elle peut stablement transmettre 2 à 8 canaux de courant 0~2A ou de signal et peut être employée pour n'importe quel dispositif qui exige la rotation 360° pour conduire ou transmettre de divers signaux.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Caractéristiques de H25119 par la bague collectrice ennuyée
1. a avancé la technologie multipoint de balai de contact assure le contact fiable avec le bas frottement ;
2. Le modèle standard soutient 2~60 circuits power@10A (N*10A)) ou 2~196 circuits signal@2A, courant et canaux peuvent être adaptés aux besoins du client ;
3. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal
4. Puissance de transmission de soutien avec des signaux ;
5. Conception intégrée de structure, installation facile.

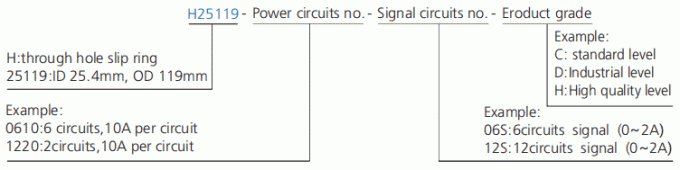

| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H25119-02S | 0 | 2 | 36 | H25119-48S | 0 | 48 | 220 |
| H25119-0210 | 2 | 0 | 36 | H25119-0610-42S | 6 | 42 | 220 |
| H25119-03S | 0 | 3 | 40 | H25119-1210-36S | 12 | 36 | 220 |
| H25119-0310 | 3 | 0 | 40 | H25119-1810-30S | 18 | 30 | 220 |
| H25119-06S | 0 | 6 | 52 | H25119-P2410-24S | 24 | 24 | 220 |
| H25119-0210-04S | 2 | 4 | 52 | H25119-4810 | 48 | 0 | 220 |
| H25119-0410-02S | 4 | 2 | 52 | H25119-60S | 0 | 60 | 268 |
| H25119-0610 | 6 | 0 | 52 | H25119-0610-54S | 6 | 54 | 268 |
| H25119-12S | 0 | 12 | 76 | H25119-0910-51S | 9 | 51 | 268 |
| H25119-0210-10S | 2 | 10 | 76 | H25119-1210-48S | 12 | 48 | 268 |
| H25119-0310-09S | 3 | 9 | 76 | H25119-2410-36S | 24 | 36 | 268 |
| H25119-0610-06S | 6 | 6 | 76 | H25119-72S | 0 | 72 | 316 |
| H25119-0810-04S | 8 | 4 | 76 | H25119-1210-60S | 12 | 60 | 316 |
| H25119-1010-02S | 10 | 2 | 76 | H25119-2410-48S | 24 | 48 | 316 |
| H25119-1210 | 12 | 0 | 76 | H25119-3610-36S | 36 | 36 | 316 |
| H25119-18S | 0 | 18 | 100 | H25119-84S | 0 | 84 | 364 |
| H25119-0210-16S | 2 | 16 | 100 | H25119-1210-72S | 12 | 72 | 364 |
| H25119-0410-14S | 4 | 14 | 100 | H25119-2410-60S | 24 | 60 | 364 |
| H25119-0610-12S | 6 | 12 | 100 | H25119-2610-48S | 26 | 48 | 364 |
| H25119-0810-10S | 8 | 10 | 100 | H25119-96S | 0 | 96 | 412 |
| H25119-1010-08S | 10 | 8 | 100 | H25119-1210-84S | 12 | 84 | 412 |
| H25119-1210-06S | 12 | 6 | 100 | H25119-2410-72S | 14 | 72 | 412 |
| H25119-1410-04S | 14 | 4 | 100 | H25119-3610-60S | 36 | 60 | 412 |
| H25119-1610-02S | 16 | 2 | 100 | H25119-4210-54S | 42 | 54 | 412 |
| H25119-24S | 0 | 24 | 124 | H25119-108S | 0 | 108 | 460 |
| H25119-0410-20S | 4 | 20 | 124 | H25119-1210-96S | 12 | 96 | 460 |
| H25119-0610-18S | 6 | 18 | 124 | H25119-2410-84S | 24 | 84 | 460 |
| H25119-1210-12S | 12 | 12 | 124 | H25119-3610-72S | 36 | 72 | 460 |
| H25119-1810-06S | 18 | 6 | 124 | H25119-120S | 0 | 120 | 508 |
| H25119-2410 | 24 | 0 | 124 | H25119-1210-108S | 12 | 108 | 508 |
| H25119-30S | 0 | 30 | 148 | H25119-2410-96S | 24 | 96 | 508 |
| H25119-0610-24S | 6 | 24 | 148 | H25119-3610-84S | 36 | 84 | 508 |
| H25119-1210-18S | 12 | 18 | 148 | H25119-4810-72S | 48 | 72 | 508 |
| H25119-1810-12S | 18 | 12 | 148 | H25119-132S | 0 | 132 | 556 |
| H25119-2410-06S | 24 | 6 | 148 | H25119-1210-120S | 12 | 120 | 556 |
| H25119-3010 | 30 | 0 | 148 | H25119-2410-108S | 24 | 108 | 556 |
| H25119-36S | 0 | 36 | 172 | H25119-3610-96S | 36 | 96 | 556 |
| H25119-0610-30S | 6 | 30 | 172 | H25119-4810-84S | 48 | 84 | 556 |
| H25119-1210-24S | 12 | 24 | 172 | H25119-144S | 0 | 144 | 604 |
| H25119-3610 | 36 | 0 | 172 | H25119-1210-132S | 12 | 132 | 604 |
| H25119-42S | 0 | 42 | 196 | H25119-2410-120S | 24 | 120 | 604 |
| H25119-0610-36S | 6 | 36 | 196 | H25119-3610-108S | 36 | 108 | 604 |
| H25119-1210-30S | 12 | 30 | 196 | H25119-4810-96S | 48 | 96 | 604 |
| H25119-4210 | 42 | 0 | 196 | H25119-6010-84S | 60 | 84 | 604 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H25119
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
Pourquoi est-ce que je devrais choisir le métal précieux plutôt que le mercure pour des contacts ?
La raison principale est sécurité. Mercury est, naturellement, une substance toxique, ainsi si votre application comporte la fabrication de nourriture ou le traitement, équipement pharmaceutique, ou n'importe quelle autre utilisation où la contamination pourrait être un danger grave, votre choix devrait être des contacts de métal précieux. Comme nous le savons, la fuite du mercure et de la contamination résultante pourrait.
