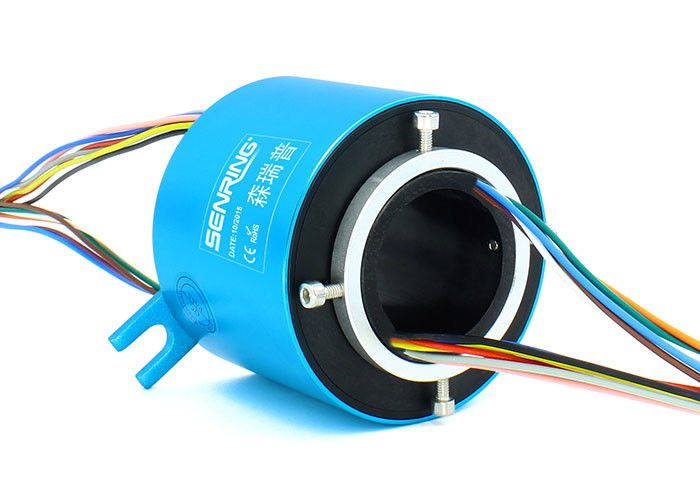

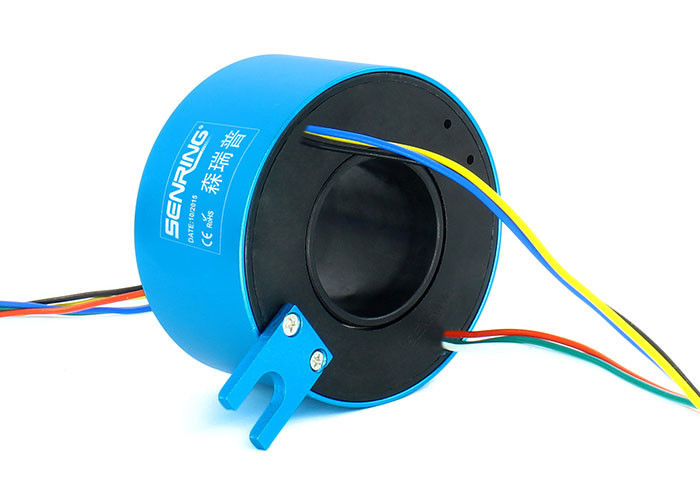

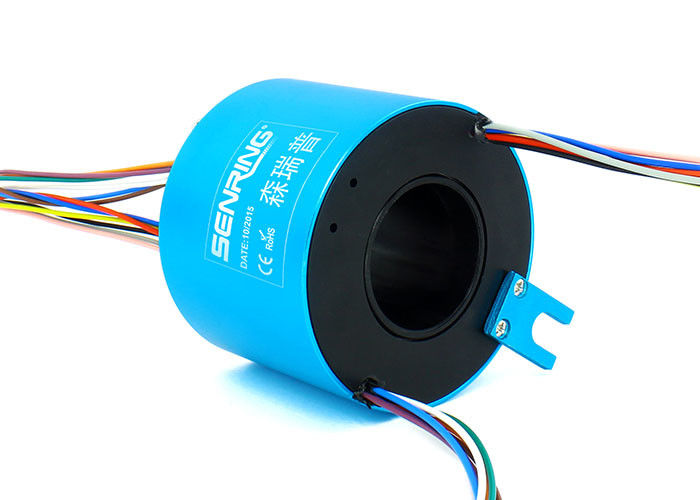

1000RPM glissement miniature imperméable Ring Hole 40mm

1000RPM glissement miniature imperméable Ring Hole 40mm

Bague 1000RPM collectrice miniature

bague collectrice miniature de 40mm

Bague 1000RPM collectrice imperméable

Lieu d'origine:

La Chine

Nom de marque:

senring

Certification:

CE, ISO9001

Numéro de modèle:

H4086

Contactez-nous

Demandez une citation
Détails de produit
Code de catégorie:
H (de haute qualité)
Vitesse de rotation maximale:
1000rpm
Taille de trou:
40mm
OD:
86mm
Temp travaillant.:
-30℃∼80℃
Humidité de travail:
Rhésus de 0~85%
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
Négociable
Conditions de paiement
T/T, L/C
Description de produit

Taille 1000RPM moyenne de haute qualité par le glissement ennuyé Ring Hole Size 40mm

Description de H4086 par la bague collectrice ennuyée

La série H4086 est une bague collectrice conductrice d'ouverture standard avec une ouverture de 40mm (appropriée à tout dispositif tournant avec un diamètre de ≤40mm) et un diamètre extérieur de 86mm. Elle peut stablement transmettre 2 à 48 canaux d'actuel ou de signal et peut être employée pour n'importe quel dispositif qui exige la rotation 360° pour conduire ou transmettre de divers signaux.

Une bague collectrice peut être employée dans n'importe quel système électromécanique qui exige la rotation non restreinte et continue tout en transférant la puissance ou les données à partir d'un stationnaire à une structure tournante. Une bague collectrice s'appelle également une interface électrique rotatoire, collecteur, pivot ou une commutation. Une bague collectrice peut améliorer des performances système en simplifiant des opérations et en éliminant les fils enclins de dommages balançant des joints mobiles.
Spécification technique de H4086 par la bague collectrice ennuyée
Paramètres mécaniques
Vie active référez-vous à la table de catégorie de bague collectrice
Vitesse tournante référez-vous à la table de catégorie de bague collectrice
Temp travaillant. -30°C~80°C
Humidité de travail Rhésus de 0~85%
Matériel de contact référez-vous à la table de catégorie de bague collectrice
Logement du matériel Alliage d'AL
Couple fil 0.05N.m+0.02N.m/6
Catégorie d'IP IP51
Paramètres électriques
Spec. Puissance Signal
Chaîne de tension 0~690VAC/VDC 0~440VAC/VDC
Résistance d'Insolution ≥1000MΩ/500VDC ≥1000MΩ/500VDC
Fil de connexion Spec. AWG17# a argenté le téflon AWG22# a argenté le téflon
longueur de fil de connexion 300mm de longueur standard (peut être adapté aux besoins du client)
Résistance diélectrique 800VAC@50Hz, 60s
Bruit électrique < 0="">

Caractéristiques de H4086 par la bague collectrice ennuyée

1. a avancé la technologie multipoint de balai de contact assure le contact fiable avec le bas frottement ;

2. Puissance /signal (2A, N*2A) de soutien 2~48circuits, adapté aux besoins du client pour plus de circuits ou de grand courant ;

3. Peut être adapté aux besoins du client pour combiner la transmission de puissance/signal

4. Puissance de transmission de soutien avec des signaux ;

5. Conception intégrée de structure, installation facile.

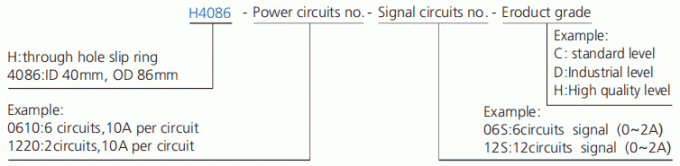

Description de numéro de la pièce
h4086 série de la série H4086 par la description ennuyée de bague collectrice de bague collectrice

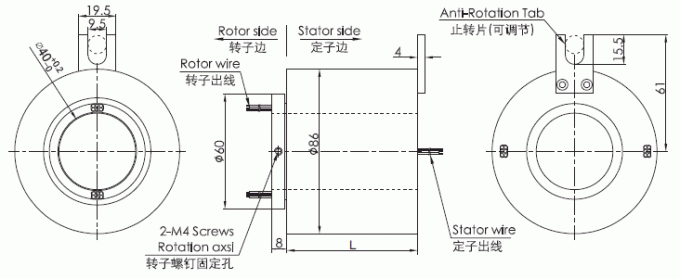

Dessin
h4086 série de la série H4086 par le dessin ennuyé de bague collectrice de bague collectrice
Liste modèle standard
modèle circuits Longueur L (millimètres) modèle circuits Longueur L (millimètres)
10A signal ou 0-5A 10A signal ou 0-5A
H4086-02S 0 2 46 H4086-1010-08S 10 8 90,2
H4086-0210 2 0 46 H4086-1210-06S 12 6 90,2
H4086-03S 0 3 46 H4086-1410-04S 14 4 90,2
H4086-0310 3 0 46 H4086-1610-02S 16 2 90,2
H4086-06S 0 6 46 H4086-24S 0 24 112,4
H4086-0210-04S 2 4 46 H4086-0410-20S 4 20 112,4
H4086-0410-02S 4 2 46 H4086-0610-18S 6 18 112,4
H4086-0610 6 0 46 H4086-1210-12S 12 12 112,4
H4086-12S 0 12 68 H4086-1810-06S 18 6 112,4
H4086-0210-10S 2 10 68 H4086-2410 24 0 112,4
H4086-0310-09S 3 9 68 H4086-30S 0 30 134,6
H4086-0610-06S 6 6 68 H4086-0210-28S 2 28 134,6
H4086-0810-04S 8 4 68 H4086-0410-26S 4 26 134,6
H4086-1010-02S 10 2 68 H4086-0610-24S 6 24 134,6
H4086-1210 12 0 68 H4086-36S 0 36 156,8
H4086-18S 0 18 90,2 H4086-0410-32S 4 32 156,8
H4086-0210-16S 2 16 90,2 H4086-0610-30S 6 30 156,8
H4086-0410-14S 4 14 90,2 H4086-42S 0 42 179
H4086-0610-12S 6 12 90,2 H4086-0410-38S 4 38 179
H4086-0810-10S 8 10 90,2 H4086-48S 0 48 201,2

* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.

Tableau de la catégorie H4086

Code de catégorie Vitesse tournante maximum Vie active Matériel de contact
C (norme) 250RPM révolutions de 20 millions métal précieux
D (Industrical) 600RPM révolutions de 80 millions métal précieux
H (de haute qualité) 1000RPM révolutions de 150 millions alliage d'or
Applications typiques : Centres industriels de machine-Maching, Tableau d'index de Raotary, tourelles lourdes d'équipement, enrouleurs de câbles, équipement de test, machines de palletisation, embrayage magnétique, équipement de processus, capteurs de Raotary, éclairage de secours, robotique, dispositif d'affichage d'exposition, matériel médical…
