Taille moyenne de bride de rotor par le glissement ennuyé Ring Hole Size 38.1mm OD 99mm

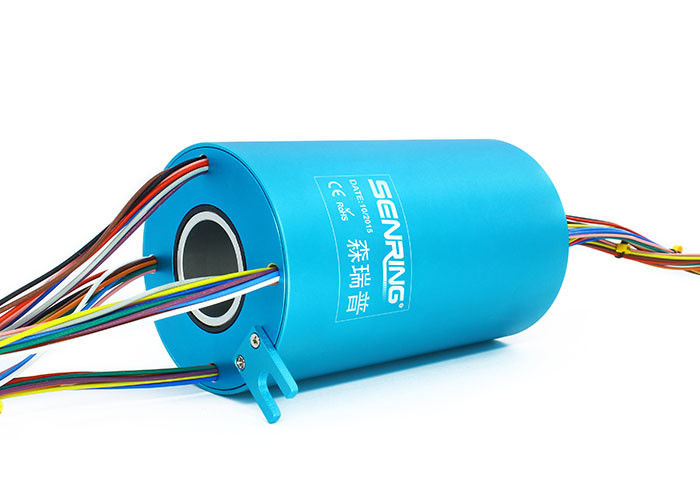

Description de H3899 par la bague collectrice ennuyée
La série de Senring H3899 est une bague collectrice conductrice de précision avec un diamètre d'à travers-trou de 38.1mm (approprié à tout dispositif tournant avec un diamètre de <>
Caractéristiques de H3899 par la bague collectrice ennuyée
1. Vitesse tournante maximum : 400RPM, 800RPM, 1200RPM (facultatif) ;
2. Le modèle standard soutient la puissance des circuits 1-24 (0~10A) ou le signal de 1~72 circuits (0~5A), le courant et les canaux peuvent être adaptés aux besoins du client ;
3. Fiabilité élevée, vie longtemps active ;
4. Puissance de transmission de soutien avec des signaux ;
5. Conception intégrée de structure, installation facile.
| Paramètres mécaniques | |
| Vie active | référez-vous à la table de catégorie de bague collectrice |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| Logement du matériel | Alliage d'AL |
| Couple | fil 0.05N.m+0.02N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~690VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | 300mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 800VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| modèle | circuits | Longueur L (millimètres) | modèle | circuits | Longueur L (millimètres) | ||
| 10A | signal ou 0-5A | 10A | signal ou 0-5A | ||||
| H3899-02S | 0 | 2 | 32 | H3899-1210-12S | 12 | 12 | 120 |
| H3899-0210 | 2 | 0 | 32 | H3899-1810-06S | 18 | 6 | 120 |
| H3899-03S | 0 | 3 | 36 | H3899-2410 | 24 | 0 | 120 |
| H3899-0310 | 3 | 0 | 36 | H3899-30S | 0 | 30 | 144 |
| H3899-06S | 0 | 6 | 48 | H3899-0610-24S | 6 | 24 | 144 |
| H3899-0210-04S | 2 | 4 | 48 | H3899-1210-18S | 12 | 18 | 144 |
| H3899-0410-02S | 4 | 2 | 48 | H3899-1810-12S | 18 | 12 | 144 |
| H3899-0610 | 6 | 0 | 48 | H3899-2410-06S | 24 | 6 | 144 |
| H3899-12S | 0 | 12 | 72 | H3899-3010 | 30 | 0 | 144 |
| H3899-0210-10S | 2 | 10 | 72 | H3899-36S | 0 | 36 | 168 |
| H3899-0310-09S | 3 | 9 | 72 | H3899-0610-30S | 6 | 30 | 168 |
| H3899-0610-06S | 6 | 6 | 72 | H3899-1210-24S | 12 | 24 | 168 |
| H3899-0810-04S | 8 | 4 | 72 | H3899-3610 | 36 | 0 | 168 |
| H3899-1010-02S | 10 | 2 | 72 | H3899-42S | 0 | 42 | 192 |
| H3899-1210 | 12 | 0 | 72 | H3899-0610-36S | 6 | 36 | 192 |
| H3899-18S | 0 | 18 | 96 | H3899-1210-30S | 12 | 30 | 192 |
| H3899-0210-16S | 2 | 16 | 96 | H3899-48S | 0 | 48 | 216 |
| H3899-0410-14S | 4 | 14 | 96 | H3899-0610-42S | 6 | 42 | 216 |
| H3899-0610-12S | 6 | 12 | 96 | H3899-1010-38S | 10 | 38 | 216 |
| H3899-0810-10S | 8 | 10 | 96 | H3899-1210-36S | 12 | 36 | 216 |
| H3899-1010-08S | 10 | 8 | 96 | H3899-1810-30S | 18 | 30 | 216 |
| H3899-1210-06S | 12 | 6 | 96 | H3899-2410-24S | 24 | 24 | 216 |
| H3899-1410-04S | 14 | 4 | 96 | H3899-60S | 0 | 60 | 264 |
| H3899-1610-02S | 16 | 2 | 96 | H3899-0610-54S | 6 | 54 | 264 |
| H3899-24S | 0 | 24 | 120 | H3899-1010-50S | 10 | 50 | 264 |
| H3899-0410-20S | 4 | 20 | 120 | H3899-1210-48S | 12 | 48 | 264 |
| H3899-0610-08S | 6 | 18 | 120 | H3899-72S | 0 | 72 | 312 |
* remarque : des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour les circuits no. de 20A use.10A et le no. des circuits de signal (5A) peut être adapté aux besoins du client basé sur les produits standard, enquête Senring de pls pour des détails.
Tableau de la catégorie H3899
| Code de catégorie | Vitesse tournante maximum | Vie active | Matériel de contact |
| C (norme) | 250RPM | révolutions de 20 millions | métal précieux |
| D (Industrical) | 600RPM | révolutions de 80 millions | métal précieux |
| H (de haute qualité) | 1000RPM | révolutions de 150 millions | alliage d'or |
