Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M125
Contactez-nous
Bague collectrice OD 12.5mm 6~18circuits Signal@1.5A ou 2~4circuits@5A de capsule miniature

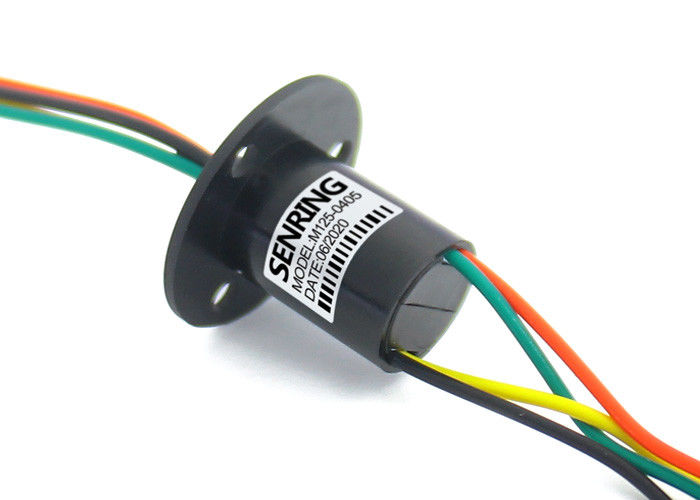

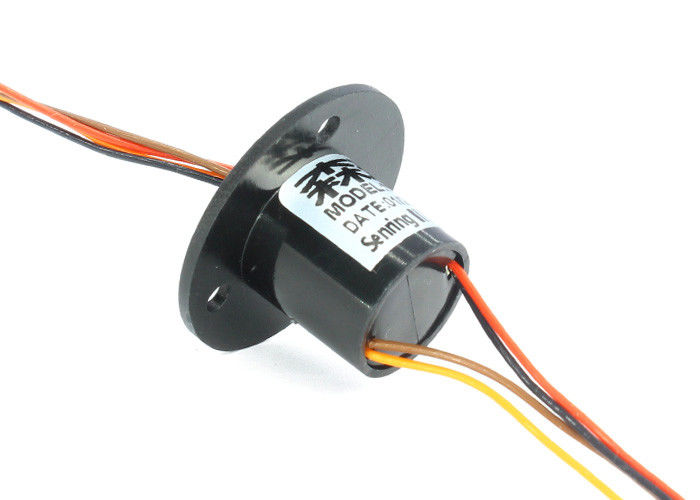

Description de la bague collectrice de la capsule M125
La série de SenRing M125 360 degrés tournant la bague collectrice de chapeau conducteur a un diamètre extérieur de principal organisme de 12.5mm et une option de longueur de 13.5mm à 23.5mm. C'est une bague collectrice de chapeau micro spécifiquement développée pour la petite électronique grand public. Le processus de noyau du chapeau de la série M125 adopte des points de contact d'or-or, assurant la stabilité et la longue durée de vie. Le fil tournant d'extrémité et le fil statique d'extrémité également employer 24 fils de code à couleurs colorés, qui est plus commode pour câbler des opérations. L'anneau conducteur adopte une conception de V-cannelure de 90 degrés, qui tient compte de plus de surface de contact, de rotation de lissoir, de couple inférieur, et de résistance dynamique inférieure.
Caractéristiques de la bague collectrice de la capsule M125
1. OD 12.5mm, longueur 13.5mm~23.5mm ;
2. 6~18circuits signal@1.5A ou 2~4circuits@5A ;
3. bas couple, moins de 0.06N.m ;
4. Produit standard, actions disponibles ;
5. Brident un type, C, sans bride facultative ;
6. Structure intégrée, installation facile.
Spécification technique de la bague collectrice de la capsule M125
| Paramètres mécaniques | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Fil de connexion Spec. | référez-vous à la liste modèle | référez-vous à la liste modèle |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |
Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | fil de connexion Spec. | Longueur L (millimètres) |
| M125-06 | 6 | 1.5A | Téflon argenté AWG30# | 13,5 |
| M125-12 | 12 | 1.5A | Téflon argenté AWG30# | 18,2 |
| M125-18 | 18 | 1.5A | Téflon argenté AWG30# | 23,5 |
| M125-0205 | 2 | 5A | Téflon argenté AWG22# | 13,5 |
| M125-0305 | 3 | 5A | Téflon argenté AWG22# | 18,2 |
| M125-0405 | 4 | 5A | Téflon argenté AWG22# | 18,2 |
