Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M079
Contactez-nous
Installation facile facultative de capsule de glissement des fils 4-12 miniatures de Ring With The OD 7.9mm

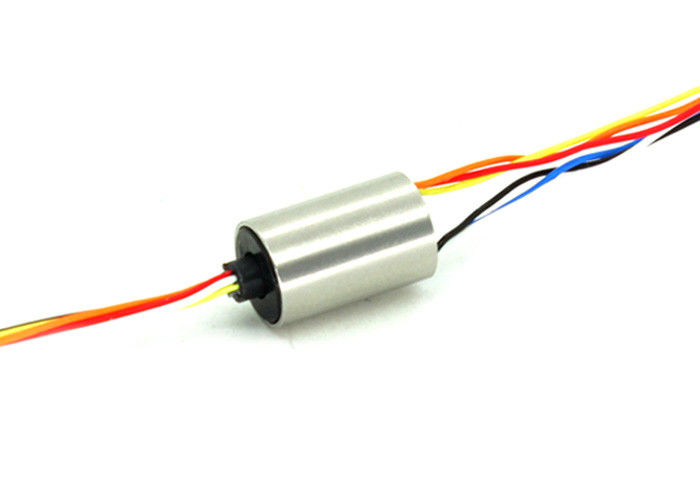

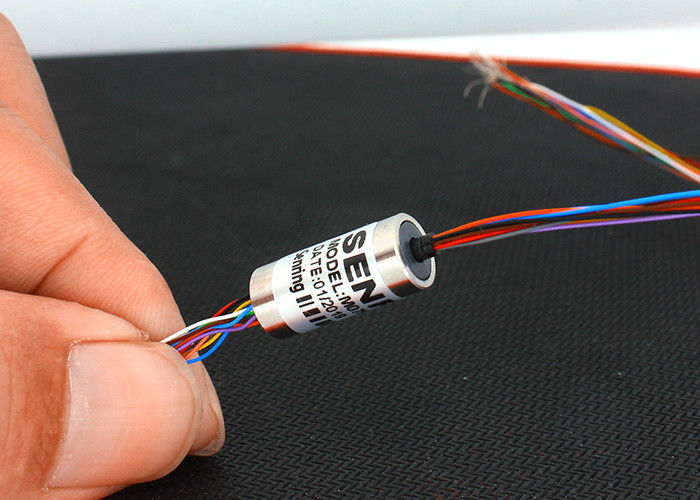

Description de la bague collectrice de la capsule M079
La série de SenRing M079 360 degrés tournant la bague collectrice de chapeau ultra-miniature a un diamètre extérieur de 7.9mm, avec les modèles standard multiples comprenant 2 canaux, 4 canaux, 6 canaux, 8 canaux, et 12 canaux, avec des options pour 2 à 12 canaux. C'est une bague collectrice micro spécifiquement développée par SenRing pour les produits électroniques du petit consommateur tels que les stabilisateurs électroniques de cardan et les petits bourdons. Le diamètre extérieur de cette série de bagues coulissantes est 1.4mm plus grand que celui de la série M065, et le processus de noyau adopte des points de contact d'or-or, assurant la stabilité et la longue durée de vie. L'anneau micro-conducteur de cette série adopte une conception de V-cannelure de 90 degrés, qui tient compte de plus de surface de contact, de rotation de lissoir, de couple inférieur, et de résistance dynamique inférieure.
Caractéristiques de la bague collectrice de la capsule M079
1. design compact, OD 7.9mm ;
2. Bas couple, moins de 0.06N.m
3. 4~12 circuits réalisables ;
4. Produit standard, actions disponibles ;
5. Sans bride, installation facile. ;
Spécification technique de la bague collectrice de la capsule M079
| Paramètres mécaniques | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG30# a argenté le téflon | AWG30# a argenté le téflon |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |

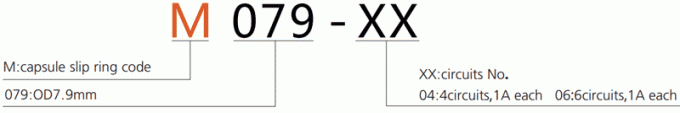

Description de numéro de la pièce

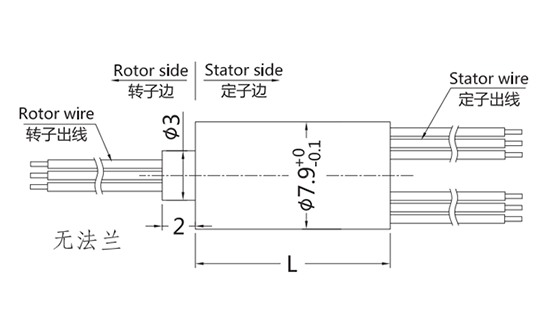

| modèle | Circuits NON. | Actuel maximum/circuit | Longueur L (millimètres) |
| M079-04 | 4 | 1A | 11,8 |
| M079-06 | 6 | 1A | 11,8 |
| M079-08 | 8 | 1A | 11,8 |
| M079-12 | 12 | 1A | 17,6 |
