Bague collectrice OD 6.5mm 4~12circuits@1A (0~1A) de capsule miniature de fil d'OD6.5mm 4~12

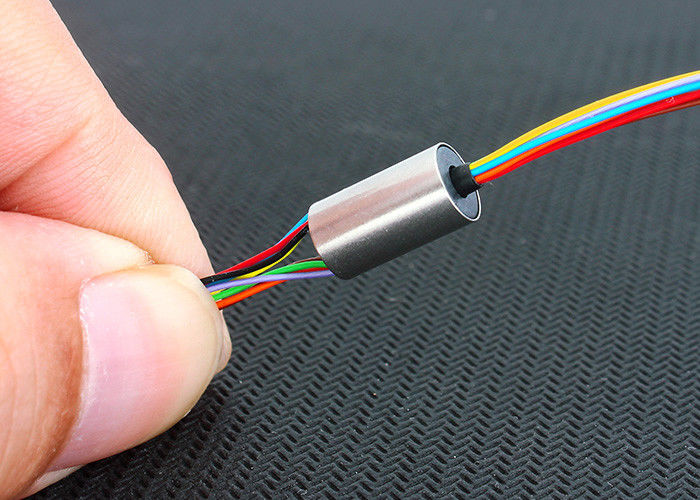

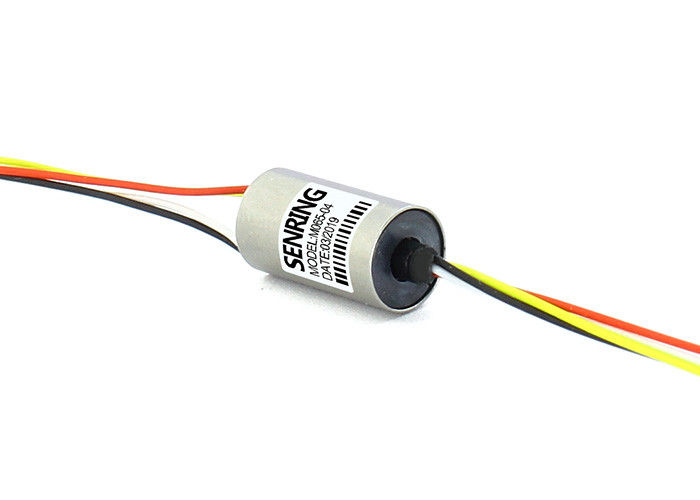

Description de la bague collectrice de la capsule M065
La série de SenRing M065 360 degrés tournant la bague collectrice de chapeau miniature a un diamètre extérieur de 6.5mm, avec des options pour 1 à 12 canaux. C'est une bague collectrice micro spécifiquement développée par SenRing pour les produits électroniques du petit consommateur tels que les stabilisateurs électroniques de cardan et les petits bourdons. Le processus de noyau de cette série de bagues coulissantes adopte des points de contact d'or-or, assurant la stabilité et la longue durée de vie. C'est le produit breveté de SenRing, avec un numéro de brevet de ZL 2016 2 0695427,2. L'anneau micro-conducteur de cette série adopte une conception de V-cannelure de 90 degrés, qui tient compte de plus de surface de contact, de rotation de lissoir, de couple inférieur, et de résistance dynamique inférieure. Le développement réussi du M065-12 favorisera la miniaturisation de l'équipement qui exige la rotation de 360 degrés pour la transmission de signal, telle que les stabilisateurs électroniques de cardan, les instruments de précision, et les avions de reconnaissance téléguidés micro.
Caractéristiques de la bague collectrice de la capsule M065
1. OD6.5mm, mini dimension ;
2. Production brevetée, nombre : ZL 2016 2 0695427,2 ;
3. Bas couple, moins de 0.06N.m
4. 4~12 circuits réalisables ;
5. Produit standard, actions disponibles ;
6. sans bride, installation facile.
Spécification technique de la bague collectrice de la capsule M065
| Paramètres mécaniques | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 150RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG30# a argenté le téflon | AWG30# a argenté le téflon |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |

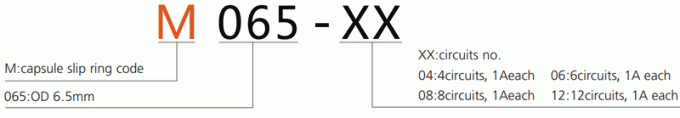

Description de numéro de la pièce

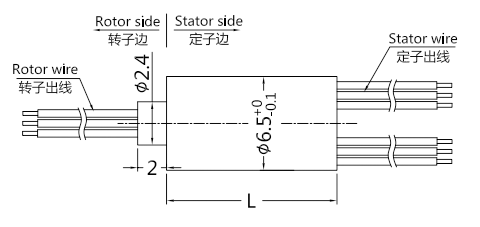

| modèle | Circuits NON. | Actuel maximum/circuit | Longueur L (millimètres) |
| M065-04 | 4 | 1A | 11,8 |
| M065-06 | 6 | 1A | 11,8 |
| M065-08 | 8 | 1A | 11,8 |
| M065-12 | 12 | 1A | 17,6 |
