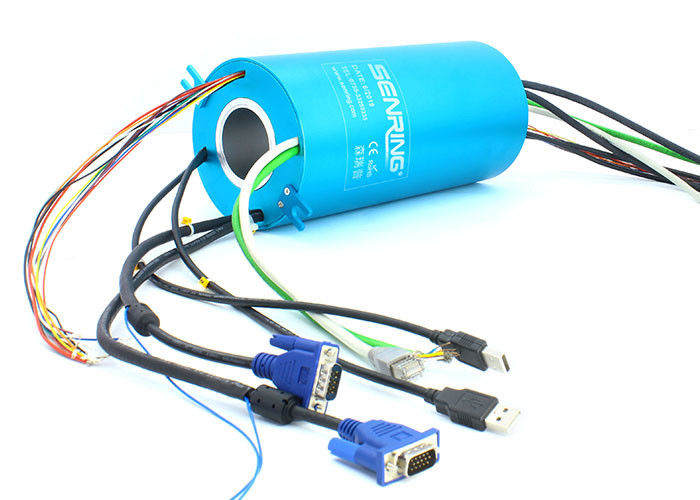

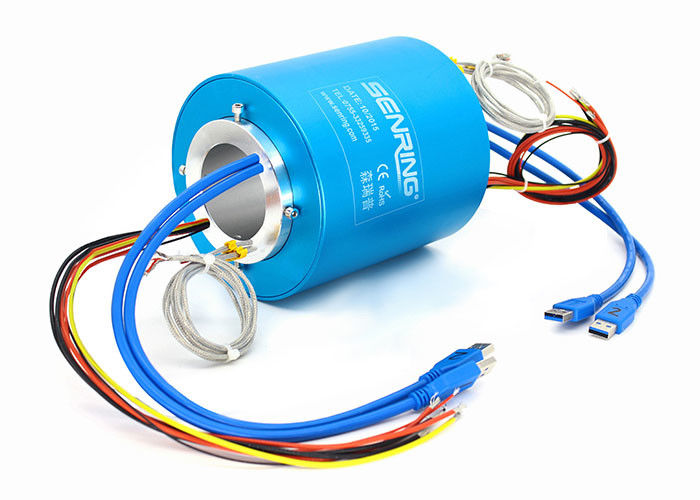

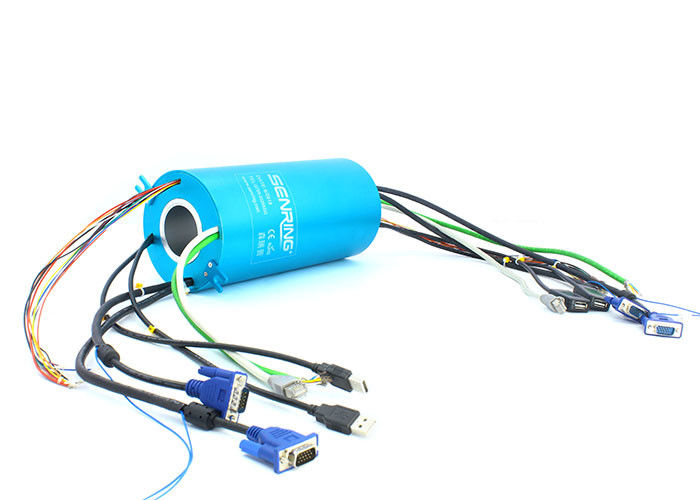

USB2.0 glissent Ring With Hole 50mm OD119mm avec la transmission du signal 2A combinée avec la puissance/bagues coulissantes pneumatiques/hydrauliques
Description de la bague collectrice d'UH50119-01 USB
Le joint tournant d'USB de canaux de la série 4 de SENRING UH50119-02, peut transmettre 4 le signal des canaux USB2.0 quand la rotation 360°. La bague collectrice de signal de la série USB2.0 de SenRing UH50119-02, le trou size50mm, OD119mm, peut transmettre divers des canaux de signal
Caractéristiques de la bague collectrice d'UH50119-01 USB
1. 1~8 canaux de signal USB2.0/USB3.0 facultatifs ;
2. Peut combiner les canaux electrocal/puissance/signal ;
3. Prises masculines/femelles peuvent être insérées et enlevées directement ;
4. Avec la technologie militaire d'électrodéposition des USA, le métal précieux + taux d'erreurs sûr de JUJUBES de placage à l'or de meke ultra dur de traitement bas et rapport signal/bruit élevé ;
Spécification technique de la bague collectrice d'UH50119-01 USB
| Câble d'USB | 2 canaux USB2.0 |
| JUJUBES (taux de peu-erreur) | 10E-11 |
| Données mécaniques | |
| Spéc. | données |
| vie active | Les bagues coulissantes de SenRing évaluent le Tableau |
| Vitesse tournante | 150RPM |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m+ (circuits 0.03N.m/6) |
| connecteur | USB 2,0 masculin (facultatifs femelles) | |
| perte par insertion | ≤2db | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Certificat de la CE | Oui | |
| matériel | Certificat de RoHS | |
Description de numéro de la pièce

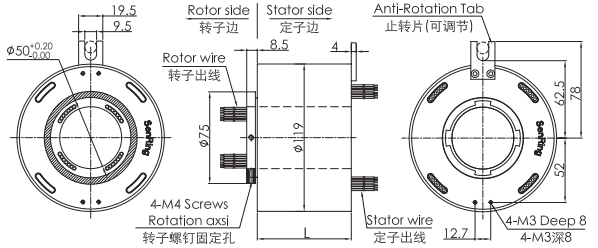

Dessin de la bague collectrice d'UH50119-01 USB
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'USB non. | |||
| signal (2A) | puissance (5A) | puissance (10A) | USB2.0 | USB3.0 | |
| UH50119-02-04S | 4 | 0 | 0 | 2 | 76 |
| UH50119-02-0410 | 0 | 4 | 0 | 2 | 76 |
| UH50119-02-0420 | 0 | 0 | 4 | 2 | 76 |
| UH50119-02-1010 | 0 | 10 | 0 | 2 | 100 |
| UH50119-02-10S | 10 | 0 | 0 | 2 | 100 |
| UH50119-02-0210-08S | 8 | 2 | 0 | 2 | 100 |
| UH50119-02-0610-04S | 4 | 6 | 0 | 2 | 100 |
| UH50119-02-1610 | 0 | 16 | 0 | 2 | 124 |
| UH50119-02-16S | 16 | 0 | 0 | 2 | 124 |
| UH50119-02-22S | 22 | 0 | 0 | 2 | 148 |
| UH50119-02-34S | 34 | 0 | 0 | 2 | 196 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. Veuillez contacter le vendeur de SenRing si vous voulez n'adapter USB et le circuit aux besoins du client de puissance/signal non, ou mélangez l'autre signal.
Glissement Ring Grade Table d'UH50119-01 USB
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 400RPM | 20 millions | métal précieux |
| D : industrical | 800RPM | 60 millions |
or-or
|
