Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
UH2586-02
Contactez-nous

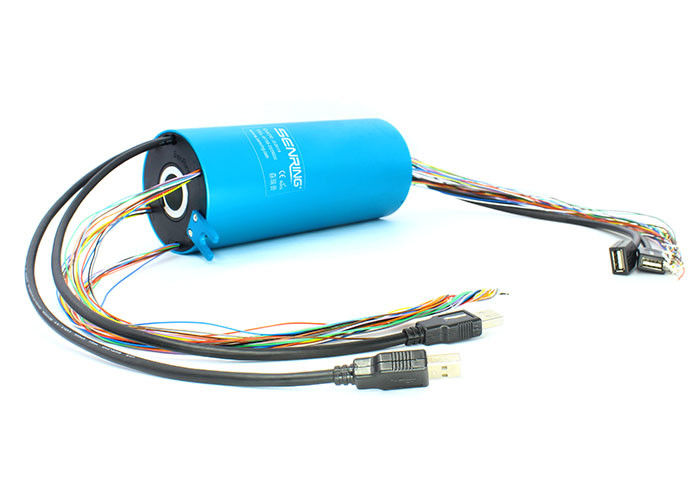

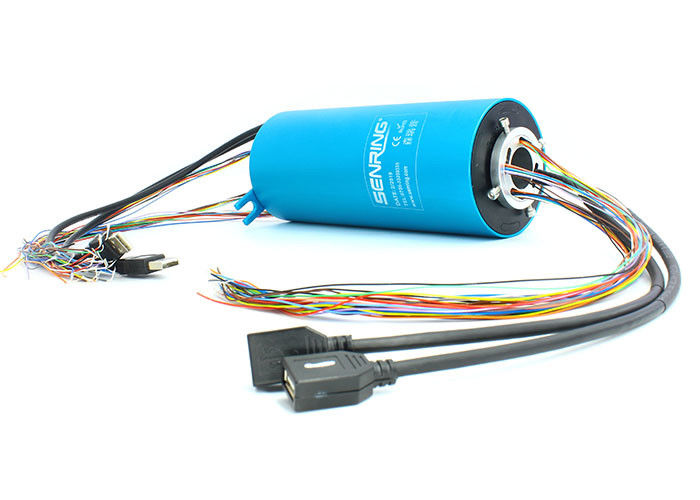

Glissement d'USB Ring Signal/puissance Transmiting avec par le trou 25.4mm
Description de la bague collectrice d'UH2586-02 USB
La bague collectrice d'USB de canaux de la série 2 de SENRING UH2586-02 (connecteur USB2.0 rotatoire), peut transmettre le signal USB2.0 quand 360° tournant, peut être combiné à l'écurie transmet la puissance/signal aussi bien que l'IEEE1394 et divers de 2~34 circuits des signaux d'USB
Des modèles généraux de bague collectrice de SenRing sont appliqués dans beaucoup d'applications et les équipements, fournissent des solutions de système pour dans le monde entier.
Il implique l'énergie éolienne, le contrôleur, et la plaque tournante industrielle, robot, machines d'ingénierie, vidéo de télévision en circuit fermé mornitoring, matériel médical, radar militaire et ainsi de suite…
Caractéristiques de la bague collectrice d'UH2586-02 USB
1. le connecteur masculin d'USB ou femelle standard, peut être adapté aux besoins du client ;
2. Peut l'écurie transmettre 2 le signal des canaux USB2.0 ;
3. Peut être combiné pour transmettre la puissance/signal de 2~34 circuits ;
4. Taille 25.4mm, OD 86mm de trou ;
5. Peut être combiné pour transmettre la puissance et les divers signaux d'IEEE1394, d'Ethernet, d'USB2.0, etc.
6. Peut être combiné pour travailler avec la puissance et syndicats rotatoires hydrauliques/pneumaic ;
Spécification technique de la bague collectrice d'UH2586-02 USB
| Câble d'USB | 2 canaux USB2.0 |
| JUJUBES (taux de peu-erreur) | 10E-11 |
| Données mécaniques | |
| Spéc. | données |
| vie active | Les bagues coulissantes de SenRing évaluent le Tableau |
| Vitesse tournante | 150RPM |
| temp travaillant. | -30℃∼80℃ |
| humidité de travail | Rhésus de 0∼85% |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | alliage d'aluminium |
| couple | 0.1N.m+ (circuits 0.03N.m/6) |
| connecteur | USB 2,0 masculin (facultatifs femelles) | |
| perte par insertion | ≤2db | |
| Données électriques | ||
| Spéc. | données | |
| puissance | signal | |
| gamme de tension | 0∼440VAC/VDC | 0∼440VAC/VDC |
| résistance d'isolation | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Certificat de la CE | Oui | |
| matériel | Certificat de RoHS | |

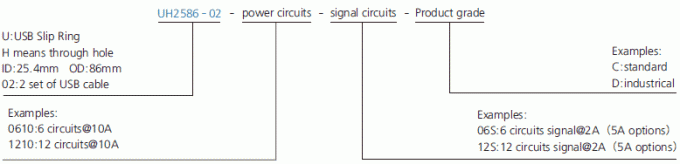

Description de numéro de la pièce

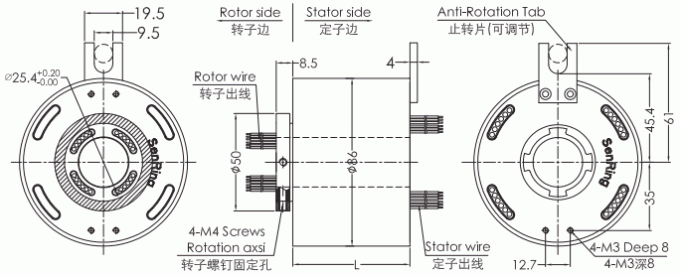

Dessin de la bague collectrice d'UH2586-02 USB
Liste modèle standard
| Modèle | circuits de puissance/signal non. | Canaux d'USB non. | |||
| signal (2A) | puissance (5A) | puissance (10A) | USB2.0 | Longueur L (millimètres) | |
| UH2586-02-04S | 4 | 0 | 0 | 2 | 72 |
| UH2586-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH2586-02-0420 | 0 | 0 | 4 | 2 | 72 |
| UH2586-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH2586-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH2586-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH2586-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH2586-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH2586-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH2586-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH2586-02-34S | 34 | 0 | 0 | 2 | 192 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. Veuillez contacter le vendeur de SenRing si vous voulez n'adapter USB et le circuit aux besoins du client de puissance/signal non, ou mélangez l'autre signal.
Glissement Ring Grade Table d'UH2586-02 USB
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : norme | 400RPM | 20 millions | métal précieux |
| D : industrical | 800RPM | 60 millions |
or-or
|
