Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
UH3899-01
Contactez-nous
Connecteur rotatif USB 1 canal câble USB2.0 +1 ~ 56 circuits puissance / signal

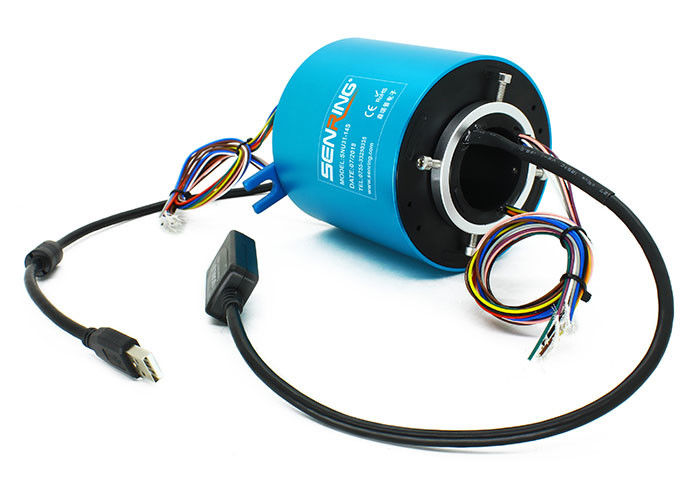

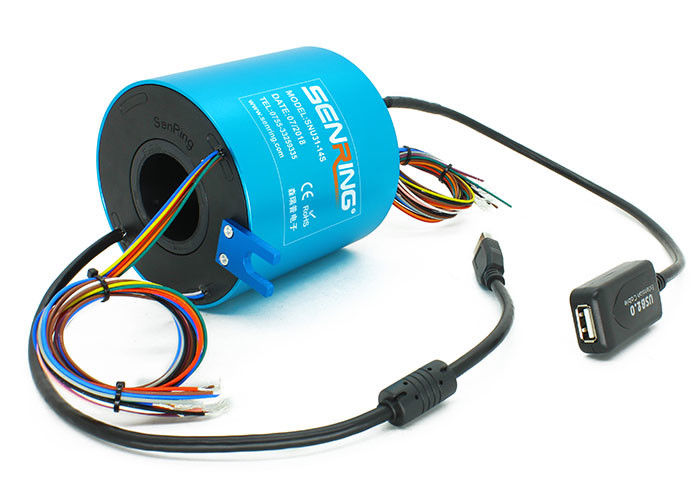

Description de l'anneau à glisser USB UH3899-01
La série Senring UH3899-01 à anneau USB à un seul canal est un connecteur rotatif USB à un seul canal qui peut tourner à 360 degrés pour transmettre un canal de signal USB 2.0.Il peut mélanger la transmission de 2-38 canaux de puissance / courant / signal et peut transmettre de manière stable IEEE1394 et divers signaux USB. La série UH3899-01 a les avantages d'une transmission de signal stable, sans perte de paquet, sans erreur de code, faible perte de retour et faible perte d'insertion.L'anneau de glissement a un diamètre de 38.1 mm et un diamètre extérieur de 99 mm, et peut être utilisé pour les dispositifs de rotation à 360 degrés dont le diamètre de l'axe de rotation est inférieur à 38,1 mm.Ringe de dérapage USBest un modèle standard de Senring, avec un stock et une forte polyvalence, et peut être personnalisé pour des spécifications spéciales.
Applications:
1. Équipement d'automatisation
2Simulateur de mouvement.
3- Vidéosurveillance
Caractéristiques de l'anneau USB UH3899-01
1. connecteur USB standard mâle/femelle, connecteur personnalisable disponible;
2. Transmission stable d'un canal de signal USB 2.0,
3. peut mélanger la transmission de 2 à 38 canaux de puissance/courant/signaux;
4. diamètre de la cloison de l'anneau coulissant: 38,1 mm, diamètre extérieur: 99 mm;
5. Peut mélanger la transmission conductive de différents signaux tels que IEEE 1394, Ethernet, USB2.0; peut fonctionner avec des joints rotatifs de canal de courant ou de fluide.
Spécification technique de l'anneau à glisser USB UH3899-01
| câble USB | 1 canaux USB2.0 |
| BER ((taux d'erreur en bits) | 10E-11 |
| Données mécaniques | |
| spécifications | données |
| la vie professionnelle | Tableau de classement des anneaux de dérapage |
| Vitesse de rotation | Pour les véhicules à moteur |
| Temps de travail. | -30°C à 80°C |
| humidité de travail | 0∼85% de RH |
| matériau de contact | se référer au tableau de la qualité des anneaux de glissement |
| matériau de logement | alliage d'aluminium |
| le couple | 0.1N.m+(0.03N.m/6 circuits) |
| connecteur | USB 2.0 mâle (féminin en option) | |
| perte d'insertion | ≤ 2 dB | |
| Données électriques | ||
| spécifications | données | |
| puissance | le signal | |
| plage de tension | Pour les appareils à courant alternatif: | Pour les appareils à courant alternatif: |
| résistance à l'isolation | Pour les appareils de commande électrique | Pour les appareils de commande électrique |
| spécifications du fil de plomb. | AWG17# Teflon plaqué argenté | AWG22# Teflon plaqué argenté |
| longueur du fil de plomb | Standard 300 mm (peut être personnalisé) | |
| Résistance diélectrique | Pour les appareils à commande numérique: | |
| Bruit électrique | Pour les appareils électroniques | |
| Certificat CE | - Oui, oui. | |
| le matériel | Certificat RoHS | |
Nom de la partie
Dessin de l'anneau à glisser USB UH3899-01
Liste des modèles standard
| Modèle | les circuits de puissance/signaux n°. | Pas de câble USB. | |||
| signal ((2A) | puissance ((5A) | Puissance électrique ((10A) | Une clé USB2.0 | Une clé USB 3.0 | |
| Pour les appareils à commande numérique | 2 | 0 | 0 | 1 | 48 |
| Pour l'utilisation dans les appareils électroménagers | 0 | 2 | 0 | 1 | 48 |
| Pour l'utilisation dans les machines à coudre | 0 | 0 | 0 | 1 | 72 |
| Pour les appareils de traitement de l'air | 8 | 0 | 0 | 1 | 72 |
| Pour l'utilisation dans les appareils électroménagers | 0 | 8 | 0 | 1 | 72 |
| Pour les appareils de traitement des eaux usées | 6 | 2 | 0 | 1 | 72 |
| Pour les appareils de traitement de l'air | 4 | 4 | 0 | 1 | 72 |
| Pour les appareils de traitement de l'air | 14 | 0 | 0 | 1 | 96 |
| Pour les appareils à commande numérique | 0 | 14 | 0 | 1 | 96 |
| Pour les appareils de traitement de l'air | 10 | 4 | 0 | 1 | 96 |
| Pour les appareils de traitement des eaux usées | 6 | 8 | 0 | 1 | 96 |
| Pour les appareils de traitement de l'air | 20 | 0 | 0 | 1 | 120 |
| Pour les appareils de traitement des eaux usées | 0 | 20 | 0 | 1 | 120 |
| Pour les appareils à commande numérique | 26 | 0 | 0 | 1 | 144 |
| Pour les appareils à commande numérique | 38 | 0 | 0 | 1 | 192 |
*Remarque: les circuits peuvent être combinés en parallèle pour un courant plus important, N circuits de 10A pour obtenir N*10A, tels que 2 circuits de 10A en parallèle pour une utilisation de 20A.S'il vous plaît contacter le vendeur SenRing si vous voulez personnaliser USB et circuit d'alimentation / signal nonou mélanger un autre signal.
Tableau de classement UH3899-01 pour les anneaux USB
| Gcode rade | Vitesse de rotation maximale | la vie professionnelle | matériau de contact |
| C: norme | Pour les véhicules à moteur | 20 millions | métal précieux |
| D: secteur industriel | 800 tours par minute | 60 millions |
d'or-or
|
