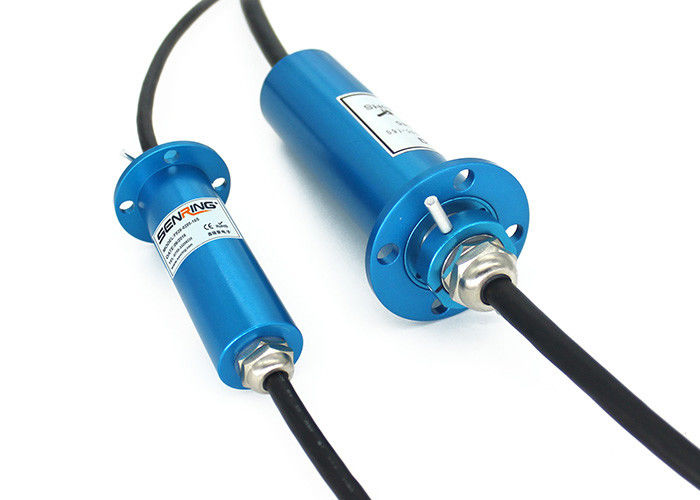

IP68 anticorrosion et bague collectrice imperméable résistante d'Acide-alcali
Description de la bague F028 collectrice imperméable
La bague collectrice sous-marine de série de SenRing F028 a un diamètre extérieur de 28mm et un niveau imperméable de jusqu'à IP68. Elle peut être employée pour la rotation, la conductivité, et la transmission de 360 degrés de divers signaux dans les environnements sous-marins profonds de 300 mètres. Le logement est fait de matériel d'acier inoxydable, qui est anticorrosion, acide et l'alcali résistant, et peut travailler stablement dans divers environnements durs. Il est particulièrement employé dans l'équipement tel que des bateaux, des puits de pétrole, et des sous-marins pour conduire l'électricité ou pour transmettre la vidéo et les divers signaux de commande.
Caractéristiques de la bague F028 collectrice imperméable
1. catégorie d'IP : IP68, peut fonctionner stablement sous l'eau.
2. OD : 28mm, longueur : 97.5mm ;
3. Puissance/signal de circuits@2A~20A de soutien 2~12 ;
4. Logement anti-corrosif, d'acide et d'alcali de résistance d'acier inoxydable s'assurer le travail stablement dans toutes sortes de mauvais environnement ;
5. Structure intégrée, installation facile ;
Avantages de bague collectrice imperméable :
1. Produits industriels de catégorie : Catégorie de la protection IP65.IP68 ;
2. Or au contact d'or : adoption des joints importés et du traitement militaire d'électrodéposition de catégorie ;
3. Contacts multipoint : ligne sortante cercle et câble imperméables de mamie d'utilisations.
Spécification technique de la bague F028 collectrice imperméable
| Données mécaniques | |
| Spéc. | données |
| Vitesse tournante | référez-vous à la table de catégorie de bague collectrice |
| temp travaillant. | -40℃∼85℃ |
| Catégorie d'IP | IP68 |
| matériel de contact | référez-vous à la table de catégorie de bague collectrice |
| logement du matériel | acier inoxydable |
| couple | 0.1N.m ; circuits +0.03N.m/6 |
| Matériel | RoHS conforme |
| Certificat de la CE | oui |
| Données électriques | ||
| Spéc. | données | |
| gamme de tension | 0∼240VAC/VDC | 0∼240VAC/VDC |
| résistance d'isolation | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| fil de connexion Spec. | AWG17# a argenté le téflon | AWG22# a argenté le téflon |
| longueur de fil de connexion | norme 300mm (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 500VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
Description de numéro de la pièce
Dessin de la bague F028 collectrice imperméable
Liste modèle standard
| Modèle | Circuit/signal non. | Longueur L (millimètres) | |||
| 2A | 5A | 10A | 20A | ||
| F028-0320 | 0 | 0 | 0 | 3 | 87,5 |
| F028-0220 | 0 | 0 | 0 | 2 | 87,5 |
| F028-06S | 6 | 0 | 0 | 0 | 87,5 |
| F028-12S | 12 | 0 | 0 | 0 | 87,5 |
| F028-18S | 18 | 0 | 0 | 0 | 87,5 |
| F028-24S | 24 | 0 | 0 | 0 | 87,5 |
| F028-0205-16S | 16 | 2 | 0 | 0 | 87,5 |
| F028-0210-12S | 12 | 0 | 2 | 0 | 87,5 |
| F028-0310-06S | 6 | 0 | 3 | 0 | 87,5 |
| F028-0410 | 0 | 0 | 4 | 0 | 87,5 |
| F028-0805 | 0 | 8 | 0 | 0 | 87,5 |
| F028-1205 | 0 | 12 | 0 | 0 | 87,5 |
*Remark : Des circuits peuvent être combinés en parallèle pour un plus grand courant, circuits de N de 10A pour obtenir N*10A, tel que 2 circuits de 10A en parallèle pour l'usage 20A. si vous avez besoin adaptez le no. de canal d'Ethernet, de puissance et de signal ou mélangez aux besoins du client l'autre signal de la bague collectrice, contact de pls le vendeur de SENRING.
F028 glissement imperméable Ring Grade Table
| Code de catégorie | Vitesse tournante maximum | vie active | matériel de contact |
| C : (norme) | 100RPM | 10 millions | métal précieux |
| D : (industrical) | 200RPM | 30 millions |
or-or
|
